Редуктор пускового двигателя Т-170 Б-170 ЧТЗ

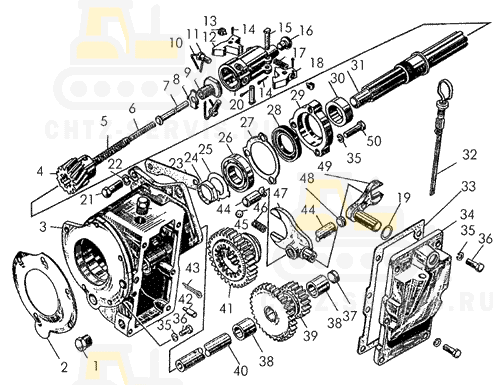

На картинке редуктор пускового двигателя т-170 б-170 схематично из каталога запчастей ЧТЗ

Редуктор пускового двигателя Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	76106СП Вал редуктора		1
–	72118СП Муфта механизма включения		1
–	17-76-8СП Редуктор		1
–	17-76-10СП Редуктор пускового двигателя		1
–	7612СП Шестерня		1
1	700-37-2025 Пробка		2
2	700-40-2368 Прокладка		1
2	700-40-2365 Прокладка		1
3	17-76-13-1 Корпус		1
4	17-76-22 Шестерня		1
4	72104 Шестерня		1
5	38342 Пружина		1
6	38343 Пружина		1
7	72101 Толкатель муфты		1
8	31106 Шайба		1
9	7213 Направляющая толкателя		1
10	42216 Проволока контроля		2
11	700-28-2584 Болт СМД-8		4
12	72106 Защелка муфты		1
13	72107 Винт		2
14	-	Шплинт 3,2Х20	4
15	72119 Ось защелки		2
16	72117 Пятка муфты		1
17	38344 Пружина защелки		1
18	72105 Защелка муфты		1
19	-	Кольцо 016-020-25-2-2	1
19	-	Кольцо 020-026-36-2-2	1
20	17-76-36 Муфта		1
21	2816 Болт		2
22	-	Шайба 12ОТ65Г09	2
23	700-40-2212 Прокладка		6
24	700-30-2305 Гайка		1
25	700-31-2566 Шайба		1
26	-	Подшипник 208К	1
27	40960 Прокладка		1
28	40263СП Сальник		1
29	76105 Крышка сальника		1
30	726-1	Втулка	1
31	76107 Вал		1
32	17-01-162СП Линейка масломерная		1
33	700-40-4482 Прокладка		6
34	17-76-32 Крышка		1
35	-	Шайба 10ОТ65Г09	9
36	-	Болт М10Х25.58.019	5
37	052	Заглушка	1
38	766-11 Втулка		2
39	765	Шестерня	1
40	17-76-3-1 Ось		1
41	764	Шестерня	1
42	700-32-2014 Штифт		1
43	-	Шплинт 5Х50	1
44	17-76-7-1 Вал вилки		1
45	-	Шарик Б12-200	1
46	38347 Пружина		1
47	76111 Вилка		1
48	76113 Заглушка		1
49	17-76-3-1 Ось		1
50	-	Болт М10Х40.58.019	3
