Муфта сцепления пускового двигателя Т-170 Б-170 ЧТЗ

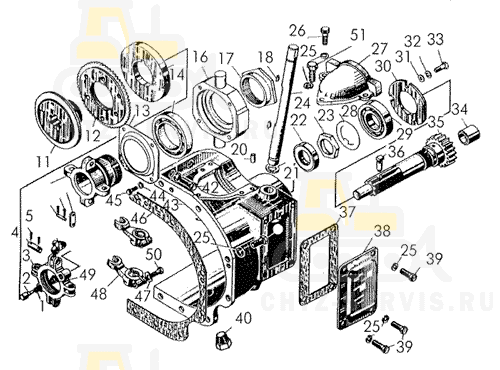

На картинке муфта сцепления пускового двигателя т-170 б-170 схематично из каталога запчастей ЧТЗ

Муфта сцепления пускового двигателя Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	7324СП Вал		1
–	17-73-112-01СП Корпус		1
–	7318СП Крестовина		1
–	17-73-7СП Муфта сцепления		1
–	17-73-130СП Подшипник выжимной		1
1	3874 Пружина		1
2	7316 Защелка		1
3	17-73-57 Крестовина		1
3	7310 Крестовина		1
4	7312 Палец		4
5	-	Шплинт 2,5Х16.019	8
6	7311-1 Кулачок		4
7	7314 Палец		8
8	-	Шплинт 2Х12.019	16
9	7313 Серьга		8
10	17-73-54 Муфта		1
11	736	Диск неподвижный	1
12	738-4СП Диск		1
12	17-73-139сп Диск		1
13	17-73-53 Крышка		1
14	739	Диск нажимной	1
15	-	Подшипник 1000909	1
16	17-73-52 Обойма		1
17	17-73-55 Тормозок		1
18	3432 Шпонка		2
19	3432 Шпонка		2
20	700-31-2196 Штифт		2
21	700-31-2526 Кольцо		1
22	40257СП Сальник		1
23	700-30-2305 Гайка		1
24	17-73-35 Ось		1
25	-	Шайба 10ОТ65Г09	4
26	-	Болт М10Х22.58.019	4
27	17-73-13 Крышка		1
28	700-31-2566 Шайба		1
29	-	Подшипник 208А	1
30	73105 Крышка		1
31	700-31-2574 Шайба		3
32	-	Шайба 8Т65Г09	5
33	-	Болт М8Х25.88.35.019	3
34	17-73-66 Втулка		1
34	7323 Втулка		1
35	735	Вал	1
36	7325 Палец стопорный		1
37	40235 Прокладка		1
38	73103 Крышка люка		1
39	-	Болт М10Х22.58.019	4
40	379	Пробка	1
41	-	Болт М10Х22.58.019	7
42	31103-1 Шайба стопорная		1
43	17-73-20-1 Корпус		1
44	-	Болт М6-6gХ14.88.35.019	4
45	0516 Кнопка		1
46	40954 Прокладка		1
47	-	Шайба 6Т65Г09	4
48	17-73-58 Вилка		2
50	-	Болт М8Х30.58.019	2
51	-	Болт М10-6gХ20.58.019	1
