Установка коллектора Т-170 Б-170 ЧТЗ

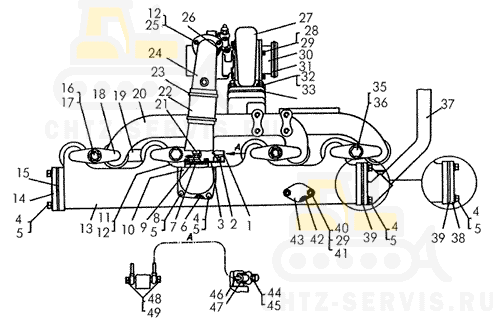

На картинке установка коллектора т-170 б-170 схематично из каталога запчастей ЧТЗ

Установка коллектора Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
0	51-05-51СП	Установка коллекторов	1
0	51-05-52СП	Установка коллекторов	1
0	51-05-53СП	Установка коллекторов	1
1	1102.3741 Клапан топливный электромагнитный		1
2	51-05-150СП Трубка		1
3	51-05-111 Кронштейн		1
4	-	Болт М10Х25.58.019	10
5	-	Шайба 10ОТ65Г09	12
6	700-40-2233 Прокладка		1
7	51-05-169 Прокладка		1
8	-	Болт М10Х30.58.019	2
9	-	Кольцо 20Х36	1
10	51-05-518 Патрубок		1
10	51-05-519 Патрубок		1
11	-	Болт М6Х16.58.019	4
12	-	Шайба 6Т65Г09	4
13	51-05-299СП Коллектор впускной		1
14	51-05-325 Крышка		1
15	700-40-7403 Прокладка		1
16	700-29-2210 Шпилька		2
17	3013 Гайка		2
18	05688-1 Планка		4
19	700-40-3880сп	Прокладка	2
20	51-05-313 Коллектор выпускной		1
21	1102.3740 Свеча факельная штифтовая		1
22	700-46-2283 Рукав		1
23	700-41-2222СП Хомут		2
23	-	Хомут червячный SGT 70-90/9 фирмы «Норма», ФРГ	2
24	51-05-370СП Патрубок		1
25	-	Гайка М8Х1.6.019	3
26	700-40-8147 Прокладка		1
27	51-54-1СП Турбокомпрессор ТКР-8,5		1
28	700-28-2585 Болт		4
29	-	Шайба 8Т65Г09	7
30	51-05-314 Вставка		1
31	51-54-30 Кольцо уплотнительное 92.264		1
32	700-30-2099-01 Гайка		8
33	700-29-2354-01 Шпилька		4
34	700-40-7386 Прокладка		1
35	700-28-2486 Болт		2
36	3178 Шайба		2
37	51-05-300СП Труба выпускная		1
38	16-05-279-01 Крышка		1
39	700-40-7420 Прокладка		1
40	-	Гайка М8Х6.019	2
41	-	Шпилька 2М83p/6gХ25.66	1
42	46238 Прокладка		1
43	16-05-433 Крышка		1
44	51-06-8 Кольцо		1
45	700-41-2716 Болт		1
46	51-05-327СП Трубка		1
47	700-41-3415 Штуцер		2
48	40938 Кольцо		4
49	700-41-2932 Штуцер		2
