Регуляторы дизеля Т-170 Б-170 ЧТЗ

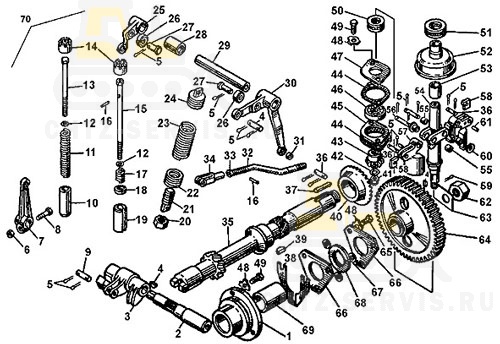

На картинке регуляторы дизеля т-170 б-170 схематично из каталога запчастей ЧТЗ

Регуляторы дизеля Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	29-06-101СП Вал привода		1
–	06581СП Валик		1
–	06582СП Валик		1
–	29-06-102СП Валик		1
–	06584СП Груз регулятора		2
–	29-06-103СП Груз регулятора		2
–	06328СП Муфта		1
–	06367СП Подшипник		1
–	16-06-106СП Пружина		1
–	06336СП Рычаг двуплечий		1
–	06585 Груз регулятора		1
–	51-06-14СП Регулятор		1
–	51-06-14-01СП Регулятор дизеля для болотоходных тракторов		1
–	51-06-101СП Тяга		1
1	06368 Корпус		1
2	06339 Валик		1
3	06340 Рычаг трехплечий		1
4	341	Шпонка	1
5	-	Шплинт 2Х12.019	8
6	-	Гайка М8х1.6.019 М8Х1.6.019	1
7	16-06-13-1 Рычаг		1
8	2848 Болт		1
9	06347 Палец		2
10	06353 Упор минимальной подачи		1
11	38349 Пружина		1
12	31365 Шайба		2
13	51-06-128СП Болт минимальной подачи		1
14	06348 Муфта		2
15	06375СП Болт максимальной подачи		1
16	700-32-2181 Штифт		1
16	700-32-2181 Штифт		1
16	700-32-2181 Штифт		1
17	38348 Пружина		1
18	06350 Колпачок		1
19	06351 Упор максимальной подачи		1
20	3031-2 Гайка		1
21	06346 Наконечник		1
22	06345 Наконечник		1
23	700-38-2181 Пружина		1
24	06592 Наконечник		1
25	51-06-2 Рычаг		1
26	06334 Ролик		2
27	06335 Валик		2
28	06332 Втулка		1
29	06331-1 Валик регулятора		1
30	51-06-1 Рычаг		1
31	06338 Втулка		1
32	51-06-4 Тяга		1
33	-	Гайка М6Х6.019 М6Х6.019	2
34	51-06-5 Вилка		2
35	51-06-40 Вал привода		1
36	06322 Ось		1
36	06322 Ось		1
36	06322 Ось		1
37	34116 Шпонка		1
38	14-06-3 Прокладка		1
39	3432 Шпонка		1
40	06370-1 Шестерня		1
41	30225 Гайка		1
42	31363 Шайба		1
43	06324 Шестерня		1
44	06327 Прокладка		7
45	06593 Корпус		1
46	-	Подшипник 203	1
47	06576 Фланец		1
48	31366 Шайба		3
49	-	Болт М8Х20.58.019	10
50	-	Подшипник 8104	1
51	-	Подшипник 8205	1
52	06534-1 Муфта		1
53	06330 Втулка		1
54	06583 Валик регулятора		1
55	06318 Втулка		4
56	06323 Ось		2
57	29-06-2 Груз регулятора		1
58	06321 Сухарь		2
59	-	Шплинт 2Х16.019	1
60	31386-1 Шайба		3
61	32251 Штифт		1
62	30227 Гайка		1
63	31364 Пластина		1
64	29-06-1 Шестерня		1
65	-	Болт М8х25.88.35.019	3
66	06363 Плита		2
67	06364 Втулка		3
68	06615 Шайба		1
69	67205 Втулка		1
70	16-06-3СП Регулятор дизеля		1
70	16-06-5-01СП Регулятор дизеля для болотоходных тракторов		1
