Механизм газораспределения Т-170 Б-170 ЧТЗ

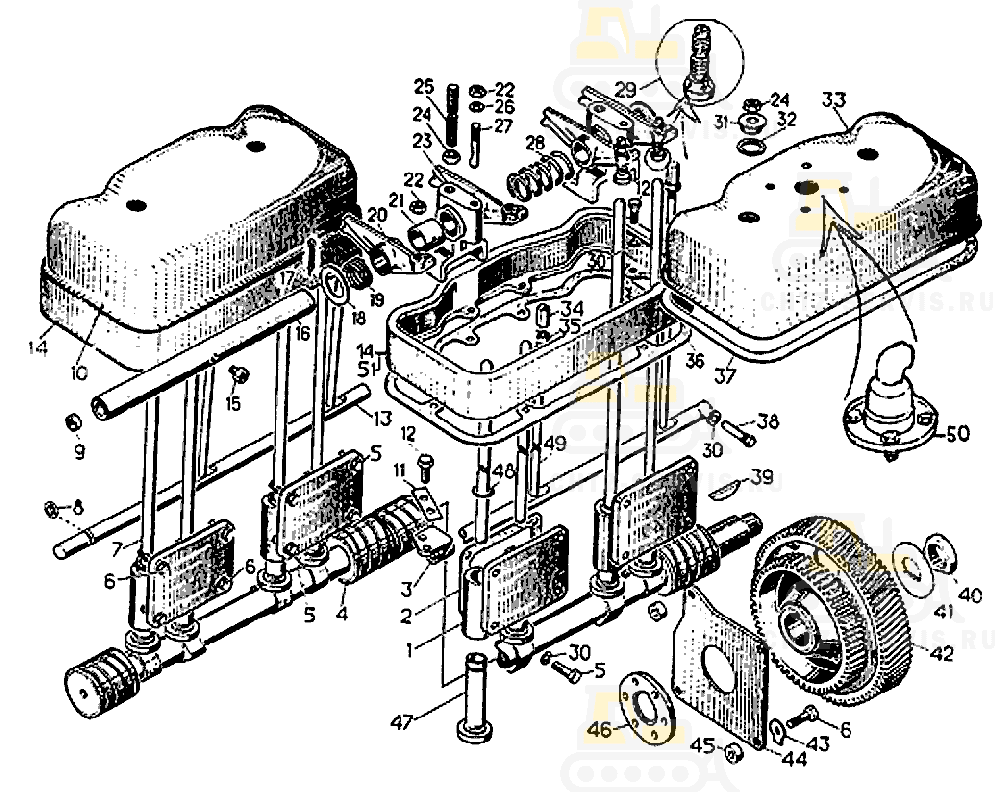

На картинке механизм газораспределения т-170 б-170 схематично из каталога запчастей ЧТЗ

Механизм газораспределения Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
-	14-04-111-1СП Вал распределительный		1
-	14-04-115СП Валик		1
-	14-04-116СП Валик		2
-	14-04-112СП Коромысло		4
-	51-04-7СП Механизм газораспределения		1
1	14-04-23 Кронштейн		4
2	40845 Прокладка		4
3	-	Подшипник 2236	1
4	14-04-20-1 Вал распределительный		1
5	04207 Болт		8
6	-	Болт М10Х30.58.019	12
7	04208 Штанга		4
8	-	Кольцо 014-018-25-2-2	1
9	0280 Заглушка		2
10	14-04-119СП Колпак		2
11	31383 Пластина		1
12	-	Болт М10Х25.58.019	14
13	14-04-26 Валик декомпрессора		1
14	51-04-27 Основание колпака		1
16	14-04-24 Валик коромысел		1
18	3177 Шайба		2
19	700-38-2026 Пружина		2
20	14-04-21-2 Коромысло клапана		1
21	51-04-47 Втулка		1
22	30209 Гайка		6
23	14-04-27 Стойка		2
24	700-30-2417 Гайка		8
26	-	Шайба 12ОТ65Г09	2
27	04216 Стопор		2
28	700-38-2465 Пружина		1
29	51-04-44 Винт		4
30	-	Шайба 10 ОТ 65Г 09	29
31	51-04-55 Втулка		4
32	46267 Прокладка		4
33	14-04-119-01сп Колпак		1
34	02277 Наконечник		1
35	-	Гайка ГПШ-М10Х1	1
36	700-40-2108 Прокладка		2
37	700-40-2896 Прокладка		2
37	700-40-3148 Прокладка		2
37	700-50-8868 Прокладка		2
38	700-35-2009 Винт		1
40	3055 Гайка		1
41	3170 Шайба		1
42	04202-1 Колесо зубчатое		1
44	04203 Плита		1
45	0474 Втулка		4
46	0473 Шайба		1
47	04204 Толкатель		8
48	04205 Кольцо		8
50	16-04-22 Основание колпака		1
