Кожух шестерен распределения Т-170 Б-170 ЧТЗ

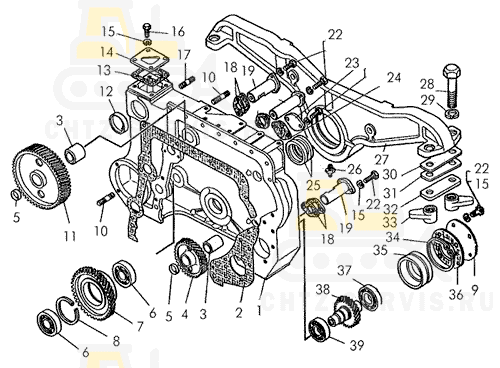

На картинке кожух шестерен распределения т-170 б-170 схематично из каталога запчастей ЧТЗ

Кожух шестерен распределения Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	16-01-152СП Кожух шестерен распределения		1
–	16-07-167СП Колесо зубчатое		1
–	16-01-166СП Колесо зубчатое		1
–	700-40-8612 Сальник		2
1	16-01-100 Кожух шестерен распределения		1
2	700-40-3105 Прокладка		1
3	01459 Втулка		1
3	01459 Втулка		1
4	16-01-152 Колесо зубчатое		1
5	013	Заглушка	2
6	-	Подшипник 407	2
7	16-01-102 Колесо зубчатое		1
8	700-58-2112 Кольцо		1
9	51-01-101 Крышка		1
10	700-29-2192 Шпилька		8
11	16-01-162 Колесо зубчатое		1
12	01173 Заглушка		1
13	40856 Прокладка		1
14	01479 Крышка		1
15	-	Шайба 10ОТ65Г09	1
16	-	Болт М10Х20.58.019	6
17	700-29-2354 Шпилька		5
18	40285 Прокладка		4
19	01463 Ось		2
20	700-40-3245 Прокладка		1
21	16-01-142 Ось		1
22	-	Болт М10Х25.58.019	10
23	051130 Заглушка		1
24	700-40-2116 Прокладка		1
25	700-40-8611 Сальник		2
26	-	Масленка 1.3.Ц6	1
27	29-01-39 Опора		1
28	700-28-2480 Болт		4
29	-	Шайба 20.ОТ.65Г09	4
30	24-11-36 Прокладка		2
31	24-11-37 Прокладка		2
32	24-11-39 Планка		2
33	50-11-72 Планка		4
34	700-58-2084 Кольцо		1
35	29-01-34 Крышка		1
36	700-40-7962 Прокладка		1
37	-	Подшипник 308	1
38	16-01-103 Колесо зубчатое		1
39	-	Подшипник 307	1

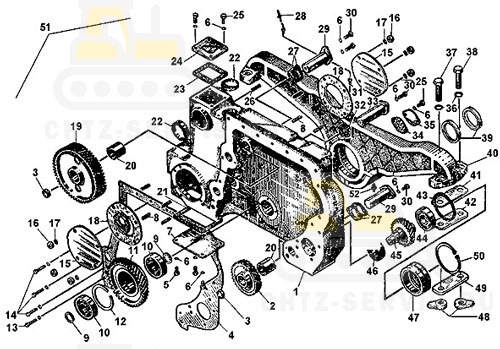

Кожух шестерен распределения (продолжение) Т-170 Б-170 ЧТЗ

Кожух шестерен распределения (продолжение)
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	16-01-166СП Колесо зубчатое
–	16-01-167СП Колесо зубчатое
1	16-01-100 Кожух шестерен распределения
2	16-01-152 Колесо зубчатое
3		Заглушка 13
4	700-40-3105 Прокладка
5	-	Болт М10х25.58.019
6	-	Шайба 10 ОТ 65Г 09
7	16-01-158 Крышка
8	700-29-2192 Шпилька
9	700-58-2111 Кольцо
10	-	Подшипник 407
11	16-01-102 Колесо зубчатое
12	700-58-2112 Кольцо
13	-	Болт М10х35.58.019
14	-	Болт М10х40.58.019
15	16-01-156 Крышка
16	-	Гайка М12х1,25-6.019
17	-	Шайба 12 ОТ 65Г 09
18	700-40-3766 Прокладка
19	16-01-162 Колесо зубчатое
20	1459 Втулка
21	700-40-2292 Прокладка
22	1173 Заглушка
23	40856 Прокладка
24	1479 Крышка
25	-	Болт М10х20.58.019
26	700-29-2354 Шпилька
27	40285 Прокладка
28	16-09-156СП Трубка
29	1463 Ось
30	-	Болт М10х30.58.019
31	41242 Штуцер
32	700-40-3245 Прокладка
33	16-01-142 Ось
34	700-40-2116 Прокладка
35	51130 Заглушка
36	-	Шайба 20 ОТ 65Г 09
37	28586 Болт
38	-	Болт М20х1,5х85.56С.019
39	40831СП Сальник
39	700-40-8611СП Сальник
39	700-40-8612СП Сальник
40	29-01-39 Опора
41	24-11-36 Прокладка
42	24-11-37 Прокладка
43	-	Кольцо 120-125-30-2-2
44	-	Подшипник 308
45	16-01-103 Колесо зубчатое
46		Подшипник 307
47	29-01-34 Крышка
48	50-11-72 Планка
48	50-74-17 Планка
49	24-11-39 Планка
50	700-40-2084 Кольцо
51	16-01-152СП Кожух шестерен распределения
52	-	Масленка 1.3Ц6
