Корпус регулятора (новая схема) Т-170 Б-170 ЧТЗ

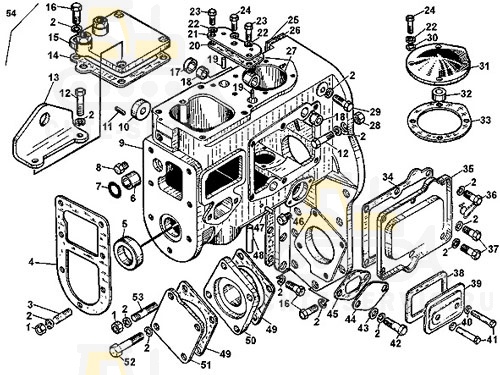

На картинке корпус регулятора (новая схема) т-170 б-170 схематично из каталога запчастей ЧТЗ

Корпус регулятора (новая схема) Т-170
Поз.	Номенклатурный номер	Наименование детали
0	51-06-125СП Корпус регулятора
0	06307СП Крышка
0	06310СП Крышка
0	-	Шайба 12 ОТ 65Г 09
1	3084 Гайка
2	-	Шайба 10 ОТ 65Г 09
3	700-29-2463 Шпилька
4	40748 Прокладка
5	40976СП Сальник
6	6304 Втулка
7	40747 Кольцо
8	375-01 Пробка
9	16-06-4-1 Корпус регулятора
9	51-06-22 Корпус регулятора
10	40967СП Сальник
11	32249 Штифт
12	-	Болт М10х40.58.019
13	51-06-11 Проушина
14	40987 Прокладка
15	51-06-104СП Крышка
16	-	Болт М10х30.58.019
17	6305 Пробка-колпачок
18	-	Подшипник 941/15
19	700-32-2182 Штифт
20	40962 Прокладка
21	6311 Крышка
22	-	Шайба 8Т 65Г 09
23	28473 Болт
24	-	Болт М8х20.58.019
25	63577 Прокладка
26	46170 Прокладка
26	700-40-20011 Прокладка
27	6306 Трубка
28	-	Гайка М10-6.019
29	-	Болт М10-6gх170.58С.019
30	31386-1 Шайба
31	06308-2 Крышка
32	6309 Втулка
33	40961 Прокладка
34	40963 Прокладка
35	06312-2 Крышка
36	700-28-2455 Болт
37	-	Болт М10х18.58.019
38	40964 Прокладка
39	06562-2 Крышка
40	40975 Кольцо
41	700-28-2190 Болт
42	-	Болт М10х20.58.019
43	31308 Шайба
44	51-06-16 Крышка
45	40965 Прокладка
46	41242 Штуцер
47	32248 Штифт
48	32247 Штифт
49	700-40-2631 Прокладка
50	50-26-830 Плита
51	51-06-3 Крышка
52	-	Болт М10x45.58.019
53	700-29-2194 Шпилька
54	14-06-108СП Корпус
