Корпус регулятора дизеля Т-170 Б-170 ЧТЗ

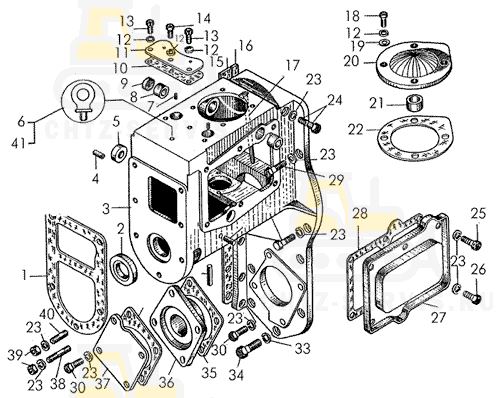

На картинке корпус регулятора дизеля т-170 б-170 схематично из каталога запчастей ЧТЗ

Корпус регулятора дизеля Т-170
Поз.	Номенклатурный номер	Наименование детали	Кол-во
0	51-06-125СП Корпус регулятора дизеля		1
0	06310СП Крышка		1
0	06307СП Крышка		1
0	-	Подшипник 941/15	2
1	40748 Прокладка		1
2	40976сп	Сальник	1
3	40747 Кольцо		1
3	51-06-22 Корпус регулятора дизеля		1
4	700-32-2191 Штифт		1
5	40967сп	Сальник	1
6	51-06-43 Рым-болт		1
7	700-32-2182 Штифт		2
8	40987 Прокладка		1
9	06305 Пробка-колпачок		1
10	40962 Прокладка		1
11	06311 Крышка		1
12	-	Шайба 8Т65Г09	7
13	28473 Болт		2
14	-	Болт М8Х20.58.019	10
14	31437-1 Шайба		4
15	06577 Прокладка		3
16	46170 Прокладка		1
16	700-40-20011 Прокладка		1
17	06306 Трубка		1
18	-	Болт М8Х20.58.019	10
19	31386-1 Шайба		4
20	06308-2 Крышка		1
21	06309 Втулка		1
22	40961 Прокладка		1
23	-	Шайба 10ОТ65Г09	7
24	-	Болт М10-6qХ170.58.019	1
25	700-28-2455 Болт		2
26	-	Болт М10Х20.58.019	4
27	06312-2 Крышка		1
28	40963 Прокладка		2
29	-	Болт М10Х40.58.019	1
30	-	Болт М10Х30.58.019	12
31	700-32-2192 Штифт		1
32	700-32-2200 Штифт		1
33	-	Шайба 12ОТ65Г09	1
34	28579 Болт		1
35	700-40-2631 Прокладка		2
36	50-26-830 Плита		1
37	51-06-3 Крышка		1
38	700-29-2194 Шпилька		3
39	3084 Гайка		7
40	700-29-2463 Шпилька		7
41	3197-02 Шайба		1
