Работа с воздухоочистителем П-23У Т-170 инструкция по ремонту

Снятие воздухоочистителя П-23У

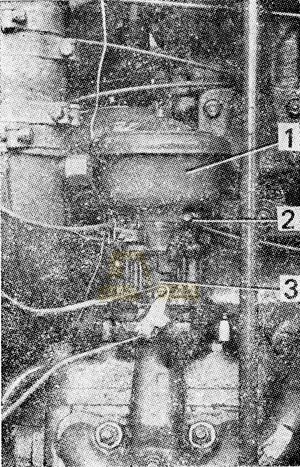

Ослабьте болт 2 (рис. 105) крепления хомута, стягивающего корпус воздухоочистителя, и снимите воздухоочиститель 17-05-184СП 1 с карбюратора 3.

Разборка воздухоочистителя П-23У

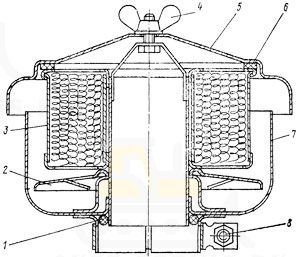

Отверните гайку-барашек 4 (рис. 106) и снимите крышку 5. Выньте из корпуса кассету 17-05-176СП 3 и маслоотражатель 2, слейте грязное масло.

Технические требования на воздухоочиститель П-23У

1. Не допускаются вмятины, трещины и изломы на поддоне и корпусе воздухоочистителя.


2. Не устанавливайте на воздухоочиститель порванные и потерявшие эластичность резиновое кольцо и прокладку крышки.


3. Перед сборкой воздухоочистителя промойте в чистом дизельном топливе внутреннюю поверхность корпуса и окунанием. кассеты в чистое дизельное топливо промойте ее внутреннюю набивку.

Сборка воздухоочистителя П-23У

Установите резиновое кольцо в канавку корпуса воздухоочистителя. Смочите набивку кассеты чистым моторным маслом. Залейте в корпус 7 моторное масло до уровня нижней кромки маслоотражателя 2, установите маслоотражатель и кассету 3. Наденьте на стержень корпуса крышку 5 с приклеенной прокладкой 6 и закрепите крышку гайкой-барашком 4, подложив под нее гладкую шайбу.

Установка воздухоочистителя П-23У

Проверьте наличие резинового кольца У и установите собранный воздухоочиститель на горловину карбюратора К-125Л. Затяните гайку болта 8 на хомуте крепления воздухоочистителя.
