Управление двигателем Т-130 Б-130 ЧТЗ

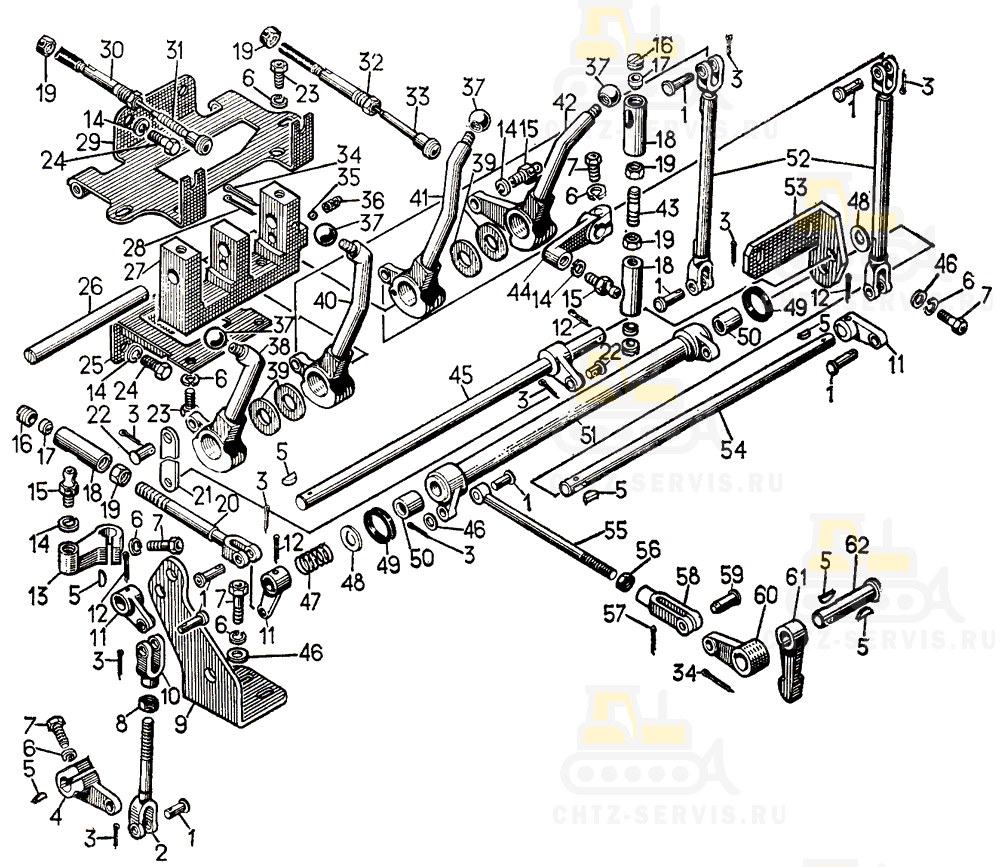

На картинке управление двигателем т-130 б-130 схематично из каталога запчастей ЧТЗ

Управление двигателем 51-74-3СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	74107СП Муфточка		2
—	16-74-185СП Тяга		1
—	16-74-196СП Тяга		1
—	24-12-106СП Тяга		1
—	51-74-128СП Блок управления		1
—	51-74-130СП Мостик переходной		1
—	51-74-133СП Тяга		1
—	51-74-137СП Валик		1
—	51-74-139СП Тяга		1
—	51-74-140СП Тяга		1
1	700-47-2045 Ось		8
2	51-74-134СП Тяга		1
3	—	Шплинт 2,5×25	10
4	17-74-43 Рычаг		1
5	700-34-2014 Шпонка		6
6	—	Шайба 10ОТ 65Г 09	7
7	—	Болт М10×30.58.019	7
8	—	Гайка М10.6.019	1
9	51-74-50 Кронштейн		1
10	24-74-98 Вилка		1
11	51-74-7 Рычаг		3
12	—	Шплинт 3,2×40	4
13	51-74-74 Рычаг		1
14	—	Шайба 12ОТ 65Г 09	7
15	74109 Палец		3
16	74157 Пробка		3
17	74111 Вкладыш		3
18	74156 Корпус		3
19	—	Гайка М12×1,25.6.019	2
20	16-74-189СП Тяга		1
21	51-74-46 Тяга		1
22	700-47-2075 Ось		2
23	—	Болт М10×20.58.019	4
24	—	Болт М12×30.58.019	4
25	51-74-123СП Кронштейн		1
26	700-47-2104 Ось		1
27	51-74-38 Кронштейн		1
28	—	Шплинт 4×40	1
29	51-74-129СП Кронштейн		1
30	16-74-205СП Оболочка		1
31	16-74-182СП Тяга		1
32	16-74-181СП Оболочка		1
33	16-74-183СП Тяга		1
34	—	Шплинт 5×50	2
35	—	Шарик BV-10 mm Н	3
36	38506 Пружина		1
37	—	Ручка 409474.001-03	4
38	51-74-163СП Рычаг		1
39	18-74-122 Прокладка		12
40	51-74-164СП Рычаг		1
41	51-74-162СП Рычаг		1
42	51-74-161СП Рычаг		1
43	700-29-2142 Шпилька		1
44	16-04-23 Рычаг		1
45	51-74-135СП Валик		1
46	31308 Шайба		5
47	38356 Пружина		1
48	51-74-33 Упор		2
49	700-77-84-01 Сальник		2
50	16-74-98 Втулка		2
51	51-74-138СП Валик		1
52	51-74-131СП Тяга		2
53	51-74-136СП Кронштейн		1
54	51-74-48 Валик		1
55	24-12-6 Тяга		1
56	700-30-2099 Гайка		1
57	—	Шплинт 3,2×25	1
58	21-12-21 Вилка		1
59	17317 Палец		1
60	21-74-1 Рычаг		1
61	51-74-2 Рычаг		1
62	51-74-10 Валик		1
