Управление двигателем болотохода Т-130 Б-130 ЧТЗ

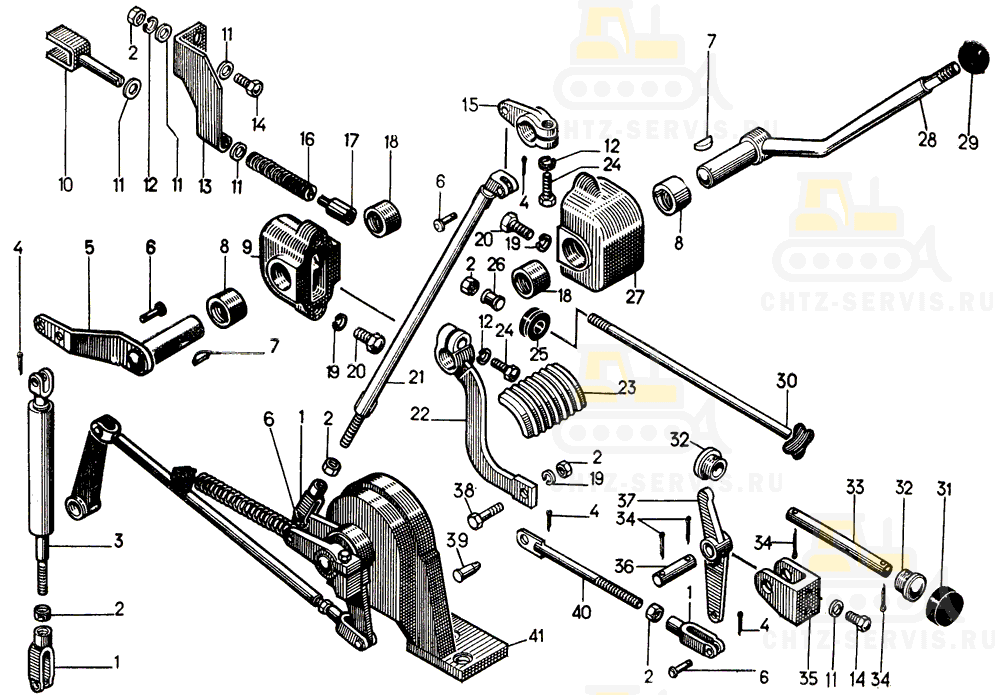

На картинке управление двигателем болотохода т-130 б-130 схематично из каталога запчастей ЧТЗ

Управление двигателем 24-74-5СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	24-74-187СП Корпус акселератора		1
—	24-74-188СП Корпус деселератора		1
—	24-74-189СП Привод бензокраника		1
—	24-74-190СП Тяга деселератора		1
—	24-74-191СП Тяга акселератора		1
—	24-74-198СП Тяга стартера		1
—	24-74-199СП Кнопка стартера		1
—	24-74-203СП Корпус акселератора		1
—	24-74-204СП Корпус деселератора		1
1	06616 Вилка		1
2	—	Гайка М8.6.019	4
3	24-74-195СП Тяга		1
4	—	Шплинт 2×14	6
5	24-74-193СП Рычаг		1
6	06465 Валик с головкой		5
7	34126 Шпонка		1
8	24-74-249 Втулка		1
9	24-74-251 Корпус		1
10	24-74-206СП Вилка		1
11	31386 Шайба		4
12	—	Шайба 8Т 65Г 09	5
13	50-74-11 Кронштейн		1
14	—	Болт М8×20.58.019	4
15	24-74-229 Рычаг		1
16	700-38-2577 Пружина		1
17	24-74-246 Муфта		1
18	24-74-248 Втулка		1
19	—	Шайба 10ОТ 65Г 09	4
20	—	Болт М10×20.58.019	4
21	24-74-194СП Тяга		1
22	24-74-197СП Рычаг педали		1
23	24-74-220 Педаль деселератора		1
24	—	Болт М8×25.58.019	1
25	700-40-4995-1 Втулка		1
26	24-74-236 Втулка		1
27	24-74-250 Корпус		1
28	50-74-114СП Рычаг		1
29	13310СП Рукоятка		1
30	24-74-200СП Ручка бензокраника		1
31	700-40-5228 Накладка		1
32	24-74-232 Упор		1
33	24-74-231 Шток		1
34	—	Шплинт 3,2×32	3
35	24-74-234 Кронштейн		1
36	24-74-235 Ось		1
37	24-74-247 Рычаг		1
38	2848 Болт		1
39	02226 Палец		1
40	24-74-205СП Тяга		1
41	16-74-100СП	Установка акселератора	1
