Смазка трансмиссии Т-130 Б-130 ЧТЗ

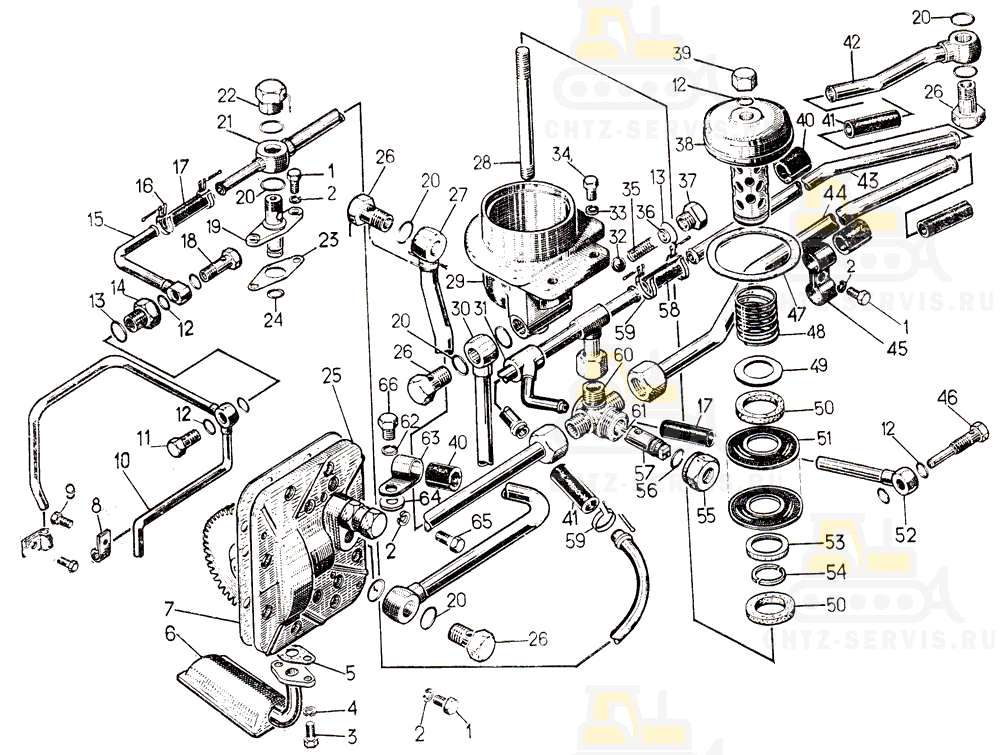

На картинке смазка трансмиссии т-130 б-130 схематично из каталога запчастей ЧТЗ

Система смазки трансмиссии 24-60-1СП и 20-60-3СП ¹ на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	20-60-119СП Труба		1
—	24-00-107СП Кран		1
—	24-60-111СП Фильтр		1
—	50-60-200СП Насос		1
1	—	Болт М10×25.46.019	7
2	—	Шайба 10ОТ 65Г 09	15
3	—	Болт М8×16.58.019	2
4	—	Шайба 8Т 65Г 09	2
5	40751 Прокладка		1
6	50-60-201СП Маслоприемник		1
7	700-40-3788-1 Прокладка		1
8	08414 Скоба		2
9	—	Болт М10×18.58.019	2
10	24-60-151СП Труба		1
11	700-41-3249 Штуцер		1
12	40911 Кольцо		6
13	—	Кольцо 24×30	1
14	700-41-2976 Ниппель		1
15	24-60-144СП Труба		1
16	—	Хомут 15	4
17	700-40-3481 Рукав		2
18	700-41-2974 Штуцер		1
19	50-60-218 Крышка		1
20	40910 Кольцо		12
21	50-60-204СП Труба		1
21	50-60-205СП Труба		1
22	700-41-3017 Гайка		1
23	700-40-6769 Прокладка		1
24	—	Кольцо 014-018-25-2-2	1
25	50-60-199СП Насос масляный		1
26	700-41-3306 Болт		5
27	24-60-147СП Труба		1
28	700-29-2086 Шпилька		1
29	24-60-22 Корпус фильтра		1
30	50-60-203СП Труба		1
30	20-60-121СП Труба ¹		1
31	50-60-202СП Труба		1
31	20-60-120СП Труба ¹		1
32	—	Шарик БV 22,225 mm H	1
33	—	Шайба 12ОТ 65Г 09	2
34	2816 Болт		2
35	700-38-2298 Пружина		1
36	31312 Шайба		1
37	700-41-2853 Штуцер		1
38	24-60-29 Крышка		1
39	16-27-5 Гайка		1
40	42212 Муфточка		7
41	700-46-2063 Рукав		2
42	24-60-145СП Труба		2
43	24-60-55 Труба		1
44	24-60-146СП Труба		1
45	09745 Прижим		2
46	700-41-3248 Зажим		1
47	700-40-5379 Прокладка		1
48	700-38-2112 Пружина		1
49	700-31-2042 Шайба		1
50	46485 Кольцо		Z
51	18-26-161СП Фильтроэлемент 95-080		17
52	24-60-150СП Труба		1
53	28-60-11 Кольцо		1
54	18-26-211 Кольцо		1
55	700-41-3338 Гайка		1
56	—	Кольцо 020-025-30-2-2	1
57	24-60-17 Втулка		1
58	700-40-5966 Рукав		1
59	—	Хомут 30	6
60	24-60-13 Корпус		1
61	700-32-2039 Штифт		1
62	—	Шайба 16ОТ 65Г 09	1
63	700-41-3022 Хомут		1
64	31477 Шайба		2
65	—	Болт М10×30.58.019	6
66	—	Болт М16×75.58.019	1
¹ Для болотоходных тракторов.
