Система смазки 51-09-2СП Т-130 Б-130 ЧТЗ

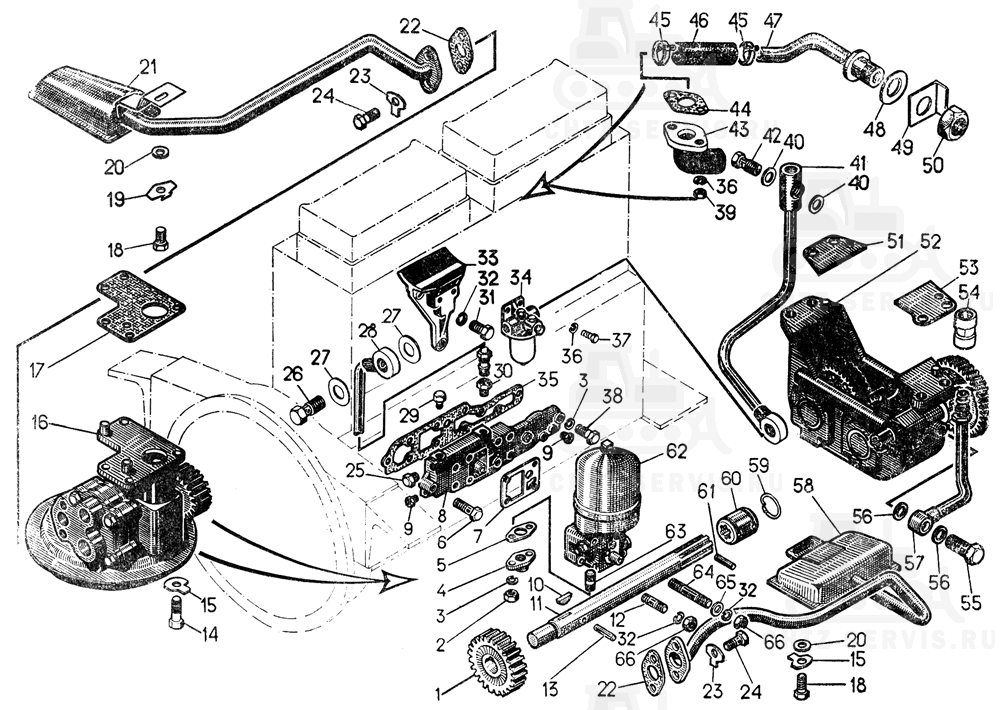

На картинке система смазки 51-09-2сп т-130 б-130 схематично из каталога запчастей ЧТЗ

Система смазки 51-09-2СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
-	51-09-132СП Валик привода насоса		1
1	51-09-53 Шестерня		1
2	700-30-2099 Гайка		4
3	-	Шайба 10ОТ 65Г 09	12
4	16-09-139 Фланец		2
5	700-40-4892 Прокладка		2
6	-	Болт М10×55.58.019	5
7	700-40-4746 Прокладка		1
8	16-09-135 Плита маслораспределительная		1
9	375	Пробка	2
10	700-34-2040 Шпонка		1
11	51-09-105 Валик		1
12	700-29-2353 Шпилька		1
13	32268 Штифт		1
14	-	Болт М10×30.58.019	4
15	3137 Шайба		5
16	29-09-124СП Насос масляный		1
17	700-40-7194 Прокладка		1
18	-	Болт М10×25.58.019	2
19	3198 Шайба стопорная		1
20	31308 Шайба		2
21	51-09-162СП Маслоприёмник		1
22	40751 Прокладка		2
23	31366 Шайба		4
24	-	Болт М8×20.58.019	2
25	379	Пробка	1
26	-	Болт Д18-051	2
27	-	Прокладка СМД-1539А	4
28	51-09-167СП Трубка		1
29	700-41-3164 Штуцер		1
30	700-41-3008 Штуцер		1
31	-	Болт М12×35.58.019	3
32	-	Шайба 12ОТ 65Г 09	7
33	51-09-124 Кронштейн		1
34	-	Фильтр 17К-28С9АУ	1
35	700-40-6944 Прокладка		1
36	-	Шайба 8Т 65Г 09	4
37	-	Болт М8×25.58.019	4
38	-	Болт М10×45.58.019	3
39	-	Гайка М8.6.019	2
40	-	Кольцо 14×20	2
41	51-09-166СП Труба		1
42	700-41-2917 Штуцер		1
43	51-09-129СП Труба		1
44	700-40-5650 Прокладка		1
45	-	Хомут 26	2
46	46849 Рукав		1
47	51-09-130СП Труба		1
48	40910 Кольцо		1
49	3173 Пластина		1
50	3069 Гайка		1
51	29-09-108 Прокладка		3
52	51-66-1СП Уравновешивающий механизм		1
53	29-09-109 Прокладка		3
54	700-41-2939 Тройник		1
55	411143 Штуцер		1
56	-	Кольцо 16×20	2
57	29-09-122СП Трубка		1
58	51-09-149СП Маслоприёмник		1
59	700-58-2368 Кольцо		2
60	51-09-50 Муфта		1
61	700-32-2105 Штифт		2
62	-	Центрифуга масляная 95.000	1
63	700-29-2146 Шпилька		4
64	700-29-2233 Шпилька		3
65	3135 Шайба		4
66	3010 Гайка		4
