Установка радиатора Т-130 Б-130 ЧТЗ

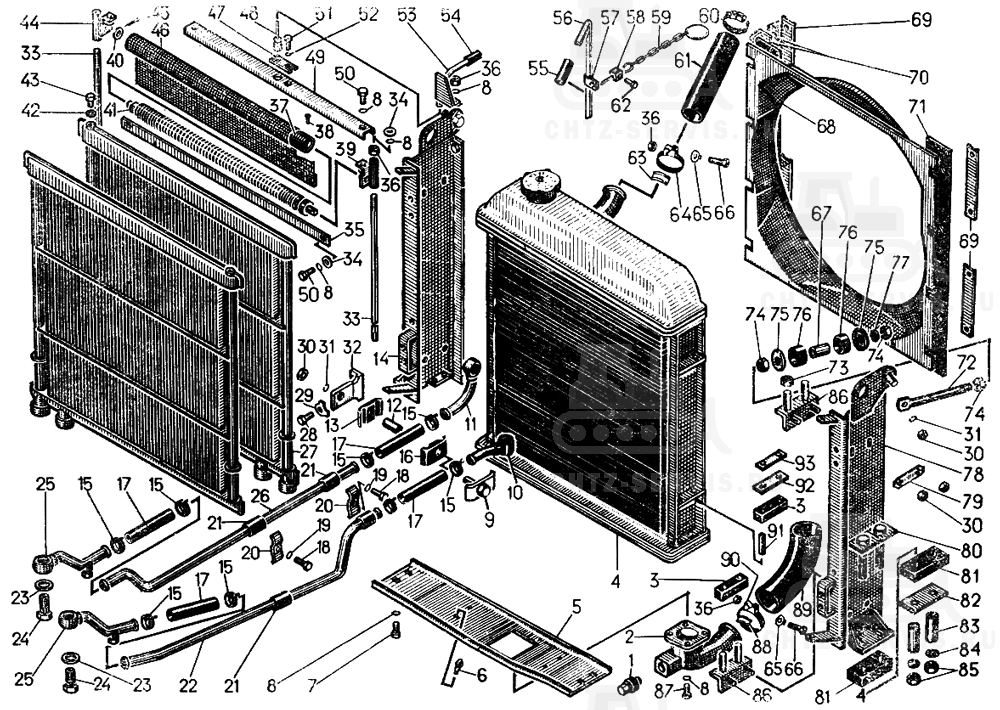

На картинке установка радиатора т-130 б-130 схематично из каталога запчастей ЧТЗ

Установка радиатора 24-304СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	18-08-18СП	Установка шторки	1
—	18-08-190СП Шторка		1
—	24-08-8СП Радиатор с рамой		1
—	24-08-145СП Валик шторки		1
—	24-09-125СП Трубопровод		1
—	24-09-127СП Трубопровод		1
—	700-41-2222СП Хомут		2
1	700-37-2055 Пробка		1
2	24-08-177СП Кран		1
3	700-40-4915-1 Амортизатор		8
4	—	Радиатор водяной 130У.13.010-1	1
5	24-08-170 Опора		1
6	700-40-4402 Амортизатор		4
7	—	Болт М8×20.58.019	4
8	—	Шайба 8Т 65Г 09	8
9	24-08-152СП Скоба		4
10	50-09-122СП Труба		1
11	50-09-121СП Труба		1
12	24-08-5 Втулка		4
13	700-40-3238-1 Прокладка		4
14	24-08-172СП Боковина левая		1
15	—	Хомут 30	4
16	700-40-3137 Прокладка		4
17	700-46-2063 Рукав		2
18	—	Болт М10×20.58.019	2
19	—	Шайба 10ОТ 65Г 09	2
20	09745 Прижим		2
21	42212 Муфточка		4
22	24-09-49 Труба		1
23	—	Кольцо 22×30	8
24	700-41-3306 Болт полый		4
25	50-09-120СП Труба		1
26	24-09-47 Труба		1
27	24-09-3СП Радиатор масляный		2
28	—	Болт М10×30.58.019	8
29	700-31-2213 Шайба		8
30	3011 Гайка		8
31	—	Шайба 12ОТ 65Г 09	6
32	24-08-100 Кронштейн		4
33	081235 Стержень		2
34	31386 Шайба		8
35	24-08-89 Планка		1
36	—	Гайка М8.6.019	6
37	24-08-СБ150 Барабан		1
38	—	Винт B1M4-8g×8.58.019	2
39	081387СП Кронштейн левый		1
40	31365 Шайба		1
41	24-08-СБ151 Механизм натяжения		1
42	700-40-260-10 Прокладка		2
43	37122 Пробка		2
44	081388СП Кронштейн правый		1
45	—	Шплинт 2×14	1
46	24-08-92 Полотно		l
47	08973 Накладка		1
48	18-08-191СП Трос		1
49	24-08-сб150	Рамка	1
50	—	Болт М8× 16.58.019	2
51	—	Болт М6×16.58.019	1
52	—	Шайба 6Т 65Г 09	1
53	24-08-178СП Кронштейн		1
54	700-46-2090 Рукав		1
55	700-40-3479 Рукав		1
56	24-08-192 Трубка		1
57	08414 Скоба		4
58	081430 Муфта		1
59	081208СП Цепь		1
60	37-26-139СП Хомут		2
61	700-46-2041 Рукав		1
62	—	Болт М6×14.58.019	1
63	37-26-71 Накладка		2
64	37-26-70 Лента хомута		2
65	700-31-2269 Шайба		2
66	700-28-2176 Болт		2
67	24-08-157 Втулка		2
68	24-08-173 Щиток		1
69	24-08-193 Накладка		4
70	24-08-166 Козырек		2
71	700-40-3758 Уплотнение		2
72	24-08-181СП Раскос		2
73	—	Гайка М10.6.019	8
74	—	Гайка М18×1,5.6.019	6
75	24-08-154 Тарелка		4
76	700-40-4428 Втулка		4
77	—	Шайба 18ОТ 65Г 09	2
78	24-08-173СП Боковина правая		1
79	24-08-164 Пластина		4
80	24-08-189СП Накладка		2
81	700-40-4923 Амортизатор		4
82	24-08-168 Накладка		2
83	24-08-169 Втулка		4
84	—	Шайба 16ОТ 65Г 09	4
85	3013 Гайка		4
86	24-08-174СП Уголок		4
87	—	Болт М8×25.58.019	4
88	700-41-3329 Накладка		2
89	700-46-2047 Рукав		1
90	700-41-3328 Лента хомута		2
91	24-08-171 Втулка		8
92	24-08-160 Планка		4
93	21-08-86 Пластина		4
