Трубы системы охлаждения Т-130 Б-130 ЧТЗ

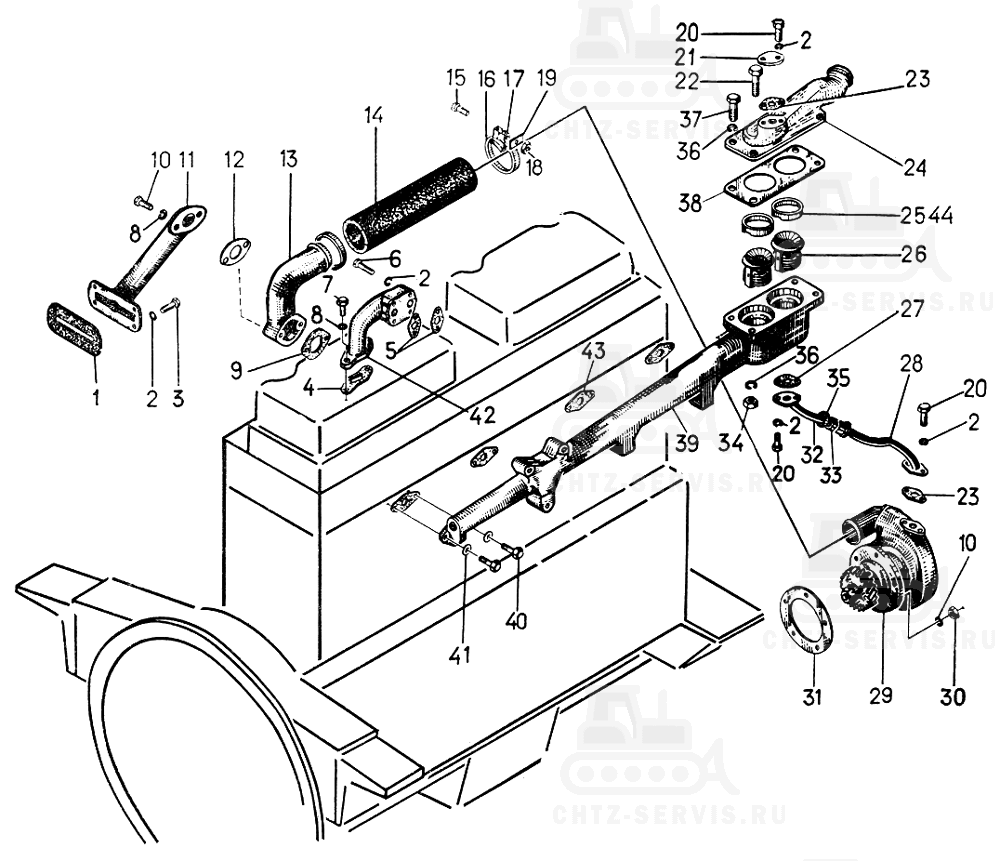

На картинке трубы системы охлаждения т-130 б-130 схематично из каталога запчастей ЧТЗ

Система охлаждения 51-08-1СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	51-08-105СП Труба водоотводная		1
—	700-41-2230СП Хомут		2
1	40952 Прокладка		1
2	—	Шайба 8Т 65Г 09	12
3	—	Болт М8×35.58.019	4
4	46236 Прокладка		1
5	46237 Прокладка		2
6	—	Болт М8×45.58.019	4
7	—	Болт М10×40.58.019	2
8	—	Шайба 10 ОТ 65Г 09	9
9	46792 Прокладка		1
10	—	Болт M10×80.58.019	2
11	51-08-26 Труба		1
12	40285 Прокладка		1
13	51-08-19 Труба		1
14	42701 Рукав		1
15	700-28-2176 Болт		2
16	700-41-3334 Лента хомута		2
17	37-26-71 Накладка		2
18	—	Гайка М8.6.019	2
19	700-31-2269 Шайба стопорная		2
20	—	Болт М8×20.58.019	4
21	0299 Заглушка		1
22	—	Болт М12×1.25×40.58.019	3
23	700-40-2969 Прокладка		1
24	51-08-13 Крышка		1
25	51-08-9 Кольцо прижимное		2
26	—	Термостат ТС 108-1306100	2
27	40751 Прокладка		1
28	16-08-153СП Труба		1
29	16-08-140СП Насос водяной		1
30	700-30-2099 Гайка		5
31	700-40-2194 Прокладка		1
32	29-08-103СП Труба		1
33	46834 Рукав		1
34	3010 Гайка		3
35	—	Хомут 30	2
36	—	Шайба 12ОТ 65Г 09	4
37	700-28-2173 Болт		1
38	40919 Прокладка		1
39	16-08-108 Труба водоотводная		1
40	—	Болт М10×30.58.019	8
41	40839 Кольцо		8
42	08598 Труба сливная		1
43	40155 Прокладка		4
44	51-08-17 Кольцо прижимное		2
