Механизм навески Т-130 Б-130 ЧТЗ

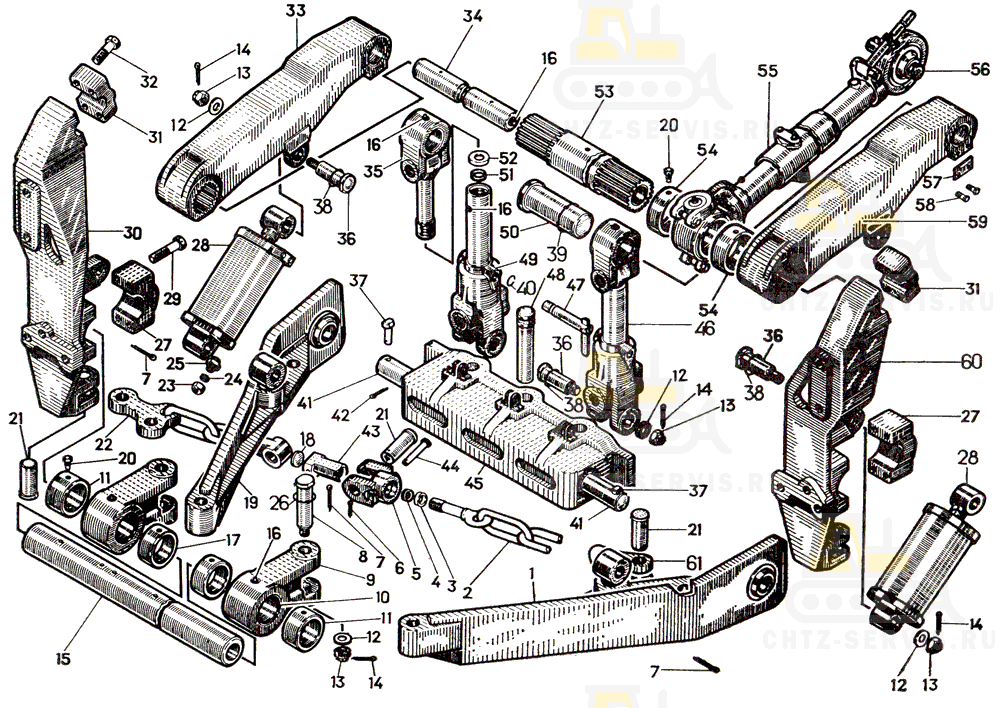

На картинке механизм навески т-130 б-130 схематично из каталога запчастей ЧТЗ

Механизм навески 266СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	261406СП Вилка		2
—	261535СП Цепь		2
—	40-26-126СП	Прицепное устройство	1
1	261402СП Тяга продольная левая		1
2	40-26-130СП Цепь		2
3	261451 Обойма		2
4	46838 Кольцо		2
5	261524 Вилка		2
6	—	Шплинт 3,2×32	2
7	—	Шплинт 8×80	2
8	50-26-1103 Палец		2
9	261466 Вилка		2
10	261598 Втулка		2
11	261430 Проставка		2
12	3177 Шайба		8
13	3027 Гайка		8
14	—	Шплинт 5×70	4
15	261418 Ось нижняя		1
16	—	Масленка 1.3.Ц6	4
17	261431 Проставка		2
18	18-17-9 Заглушка		2
19	261401СП Тяга продольная правая		1
20	35286 Винт		8
21	261533 Палец		2
22	40-26-129СП Цепь		2
23	40-26-90 Колпак		2
24	700-40-2395 Прокладка		2
25	-	Штуцер H036.04.011	2
26	700-58-2432 Кольцо		2
27	261422 Бугель нижний		2
28	-	Гидроцилиндр Ц125.250.160.001-II	2
29	28622 Болт		8
30	40-26-58 Кронштейн		1
31	261421 Бугель верхний		2
32	28621 Болт		8
33	40-26-144СП Рычаг		1
34	40-26-61 Ось верхняя		1
35	40-26-120СП Винт		2
36	50-26-1102 Палец		6
37	261464 Палец		2
38	700-58-2431 Кольцо		6
39	700-58-2444 Кольцо		2
40	700-58-2434 Кольцо		2
41	261474 Палец		2
42	—	Шплинт 5×40	8
43	261532 Гайка		2
44	261525 Палец		2
45	40-26-127СП Площадка		1
46	261403СП Раскос		2
47	261432СП Палец		2
48	20348 Штырь		1
49	40-26-121СП Вилка		2
50	50-26-1101 Палец		2
51	46839 Кольцо		2
52	261438 Обойма		2
53	40-26-145СП Вал		1
54	261415 Проставка		2
55	261400СП Тяга центральная		1
56	261409СП Палец		1
57	261426 Планка		2
58	28598 Болт		4
59	40-26-63 Рычаг		1
60	40-26-57 Кронштейн		1
61	261449 Звено соединительное		2
