Переключение передач для болотоходов Т-130 Б-130 ЧТЗ

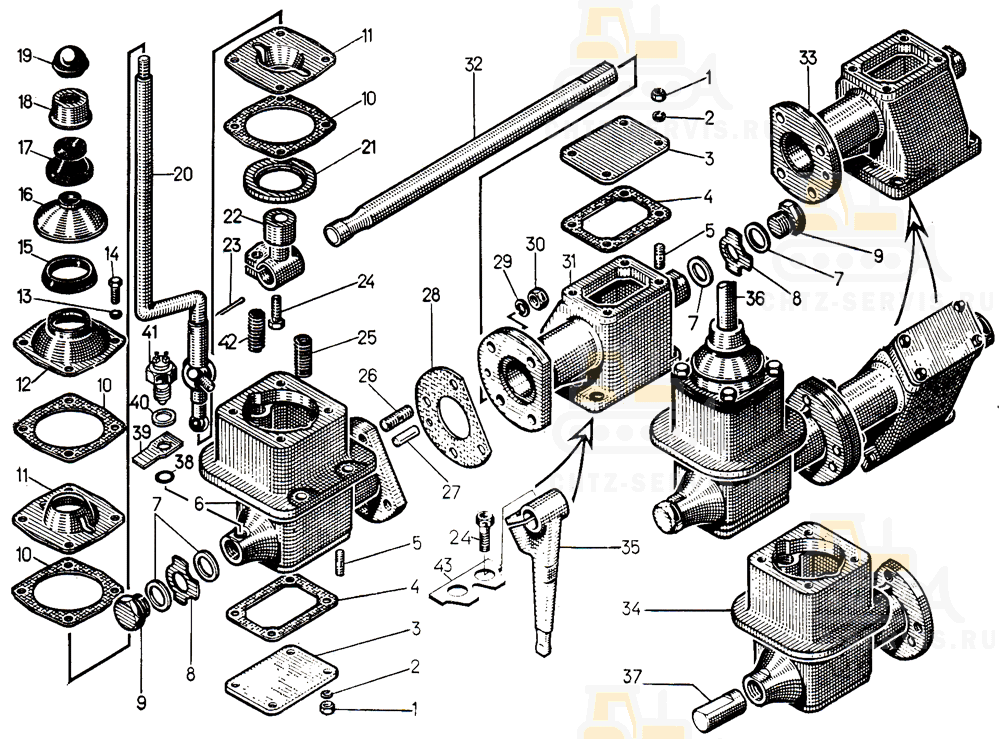

На картинке переключение передач для болотоходов т-130 б-130 схематично из каталога запчастей ЧТЗ

Механизм переключения передач для болотоходных тракторов Б-130 20-12-131СП — левый, 20-12-132СП — правый
#	Номенклатурный номер	Наименование детали	Кол-во
—	20-12-129СП Проставка правая		1
—	20-12-130СП Проставка левая		1
1	—	Гайка М8×1.6.019	8
2	—	Шайба 8Т 65Г 09	8
3	18-12-246 Крышка		2
4	700-40-3072 Прокладка		2
5	—	Шпилька	8
6	20-12-80 Проставка передняя правая		1
7	40588 Прокладка		4
8	31368 Шайба		2
9	700-37-2154 Пробка		2
10	40819 Прокладка		3
11	13317 Фланец шаровой		2
12	13318 Фланец шаровой		1
13	—	Шайба 10ОТ 65Г 09	4
14	—	Болт М10×30.58.019	4
15	40820 Кольцо		1
16	13319 Крышка		1
17	4661 Колпачок		1
18	13591 Крышка		1
19	13310СП Рукоятка		1
20	18-12-161СП Рычаг правый		1
21	13360 Кольцо		1
22	20-12-91 Хвостовик		1
23	—	Шплинт 4×32	1
24	700-28-2336 Болт		4
25	38325 Пружина		1
26	29310 Шпилька		4
27	32349 Штифт		1
28	700-40-3254 Прокладка		1
29	—	Шайба 16ОТ 65Г 09	4
30	30246 Гайка		4
31	20-12-85 Проставка задняя правая		1
32	20-12-92 Валик		1
33	20-12-86 Проставка задняя левая		1
34	20-12-84 Проставка передняя левая		1
35	20-12-90 Рычаг		1
36	18-12-162СП Рычаг левый		1
37	20-12-79 Валик		1
38	—	Кольцо 014-018-25-2-2	1
39	18-12-411 Пластина		1
40	21-12-50 Прокладка		8
41	—	Включатель ВК-403	1
42	38551 Пружина		1
43	700-31-2542 Пластина стопорная		2
