Корпус коробки передач Т-130 Б-130 ЧТЗ

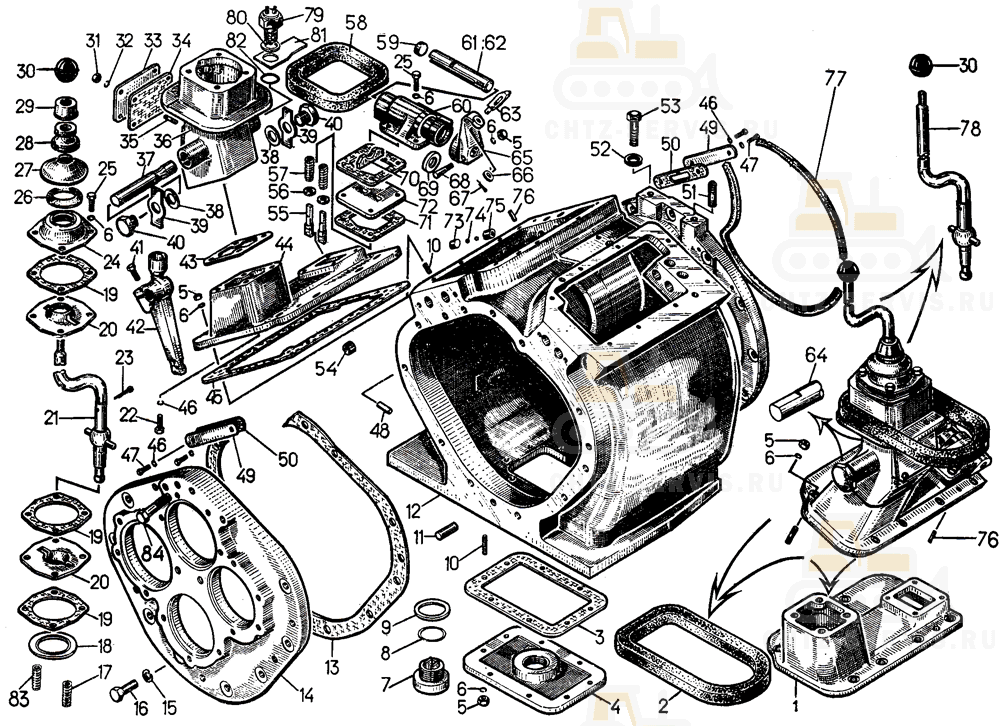

На картинке корпус коробки передач т-130 б-130 схематично из каталога запчастей ЧТЗ

Корпус коробки передач с крышками и механизм переключения передач на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	15-12-129СП Корпус		2
—	18-12-156СП Корпус коробки передач		1
—	18-12-177СП Механизм переключения левый		1
—	18-12-178СП Механизм переключения правый		1
—	50-12-240СП Втулка		2
1	18-12-328 Крышка левая		1
2	700-40-3920 Прокладка		1
3	700-40-3780-1 Прокладка		1
4	24-12-8 Крышка		1
5	700-30-2099 Гайка		26
6	—	Шайба 10ОТ 65Г 09	4
7	01483СП Пробка		1
8	46588 Кольцо		1
9	40927СП Кольцо		1
10	700-29-2146 Шпилька		24
11	700-32-2012 Штифт		3
12	24-12-7 Корпус		1
13	700-40-2227 Прокладка		1
13	0280 Заглушка		2
14	18-12-182 Крышка		1
15	—	Шайба 16ОТ 65Г 09	8
16	28639 Болт		8
17	38325 Пружина		1
18	13360 Кольцо		1
19	40819 Прокладка		3
20	13317 Фланец шаровой		2
21	18-12-161СП Рычаг правый		1
22	28558 Болт		8
23	—	Шплинт 4×32	1
24	13318 Фланец шаровой		1
25	—	Болт М10×30.58.019	4
26	40820 Кольцо		1
27	13319 Крышка		1
28	46612 Колпачок		1
29	13591 Крышка		1
30	13310СП Рукоятка		1
31	—	Гайка М8×1.6.019	4
32	—	Шайба 8Т 65Г 09	4
33	18-12-246 Крышка		1
34	700-40-3072 Прокладка		11
35	—	Шпилька	4
36	18-12-330 Проставка		1
36	18-12-391 Проставка		1
37	18-12-412 Валик		1
38	40588 Прокладка		4
39	31368 Шайба		2
40	700-37-2154 Пробка		2
41	700-28-2336 Болт		2
42	18-12-410 Рычаг		1
43	700-40-5091 Прокладка		2
44	18-12-329 Крышка правая		1
45	700-40-3071 Прокладка		2
46	—	Шайба 12ОТ 65Г 09	16
47	—	Болт М12×30.58.019	8
48	700-32-2087 Штифт		2
49	18-12-325 Крышка		4
50	700-40-5089 Прокладка		14
51	700-29-2296 Шпилька		2
52	40911 Кольцо		2
53	—	Болт M16×30.58.019	2
54	20-12-87 Втулка		1
55	13338 Фиксатор		4
56	13339 Кольцо		4
57	38327 Пружина		4
58	700-40-3106 Кольцо		1
59	13358 Заглушка		2
60	15-12-157 Корпус		2
61	18-12-130 Валик левый		1
62	18-12-131 Валик правый		1
63	13356 Наконечник		2
64	18-12-413 Валик		1
65	13346 Рычаг		2
66	31308 Шайба		2
67	—	Шплинт 2×25	2
68	50-12-523 Стопор		2
69	40251СП Сальник		2
70	13342 Планка		2
71	700-40-2173 Прокладка		10
72	15-12-164 Плита направляющая		2
74	—	Шарик Б V 9,525 mm Н	4
75	18-12-121 Втулка		2
76	32333 Штифт		8
77	700-40-4786 Кольцо		1
78	18-12-162СП Рычаг левый		1
79	—	Выключатель ВК-403	1
80	21-12-50 Прокладка		8
81	18-12-411 Пластина		1
82	—	Кольцо 014-018-25-2-2	1
83	38551 Пружина		1
84	—	Болт М16×75.58.019	1
