Тележка гусеницы Т-130 Б-130 ЧТЗ

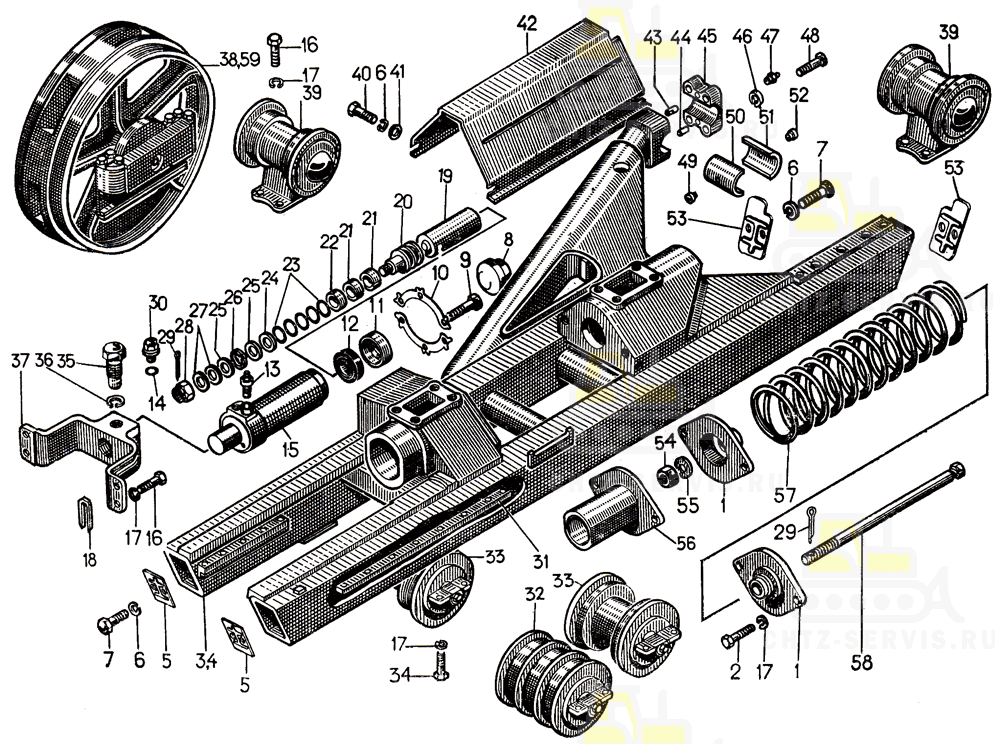

На картинке тележка гусеницы т-130 б-130 схематично из каталога запчастей ЧТЗ

Тележка гусеницы на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	50-21-132СП Механизм сдавания		1
—	50-21-134СП Механизм натяжения		1
1	50-21-84 Фланец		4
2	—	Болт М20×45.88.019	4
3	24-21-165СП Рама тележки левая		1
4	24-21-164СП Рама тележки правая		1
5	50-21-86 Крышка		2
6	—	Шайба 12ОТ 65Г 09	8
7	—	Болт М12×30.58.019	4
8	35-21-34 Упор		2
9	2848 Болт		12
10	700-31-2558 Шайба		4
11	35-21-38 Крышка		2
12	35-21-40 Сальник		2
13	50-21-113СП Клапан двойной		2
14		Кольцо 014-018-25-2-2	2
15	50-21-136СП Цилиндр ¹		2
16	28234 Болт		12
17	—	Шайба 20ОТ 65Г 09	36
18	18-21-146 Прокладка		4
19	24-21-92 Шток		2
20	50-21-14 Поршень		2
21	18-21-32 Кольцо		4
22	—	Кольцо КН 50X70-2	2
23	—	Кольцо М50Х70-2	10
24	—	Кольцо КО 50X70-2	2
25	50-21-15 Проставка		2
26	700-58-2273 Кольцо		4
27	24-21-95 Прокладка		4
28	700-30-2195 Гайка		2
29	35-21-37 Шплинт		2
30	700-37-2236 Пробка		2
31	24-21-150 Планка		4
32	24-21-170СП Каток двубортный		2
33	24-21-169СП Каток однобортный		3
34	700-28-2316 Болт		20
35	60-21-8 Стопор		1
36	—	Шайба 16ОТ 65Г 09	1
37	50-21-63 Вилка		1
38	24-21-146СП Колесо натяжное правое		1
39	24-21-171СП Каток поддерживающий		2
40	—	Болт M12×25.58.019	4
41	31372 Шайба		4
42	24-21-23 Щиток		1
43	700-32-2152 Штифт		1
44	32202 Штифт		1
45	24-21-118 Крышка		1
46	—	Шайба 30Н 65Г 09	4
47	—	Масленка 1.3.Ц6	1
48	700-28-2296 Болт		4
49	21691 Штифт		1
50	21690 Вкладыш ²		1
51	21927 Вкладыш ²		1
52	21692 Штифт		1
53	50-21-87 Крышка		2
54	700-30-2275 Гайка		2
55	24-21-163 Прокладка		2
56	24-21-150СП Фланец		1
57	38391 Пружина		2
58	50-21-55 Стержень		2
59	50-21-138СП Колесо натяжное левое		1
¹ Заказывать комплект 50-21-161СП. ² Заказывать комплект 21-21-сб121 или ремонтные.
24-21-111СП — левая, 24-21-112СП — правая
