Тележка гусеницы для болотохода Т-130 Б-130 ЧТЗ

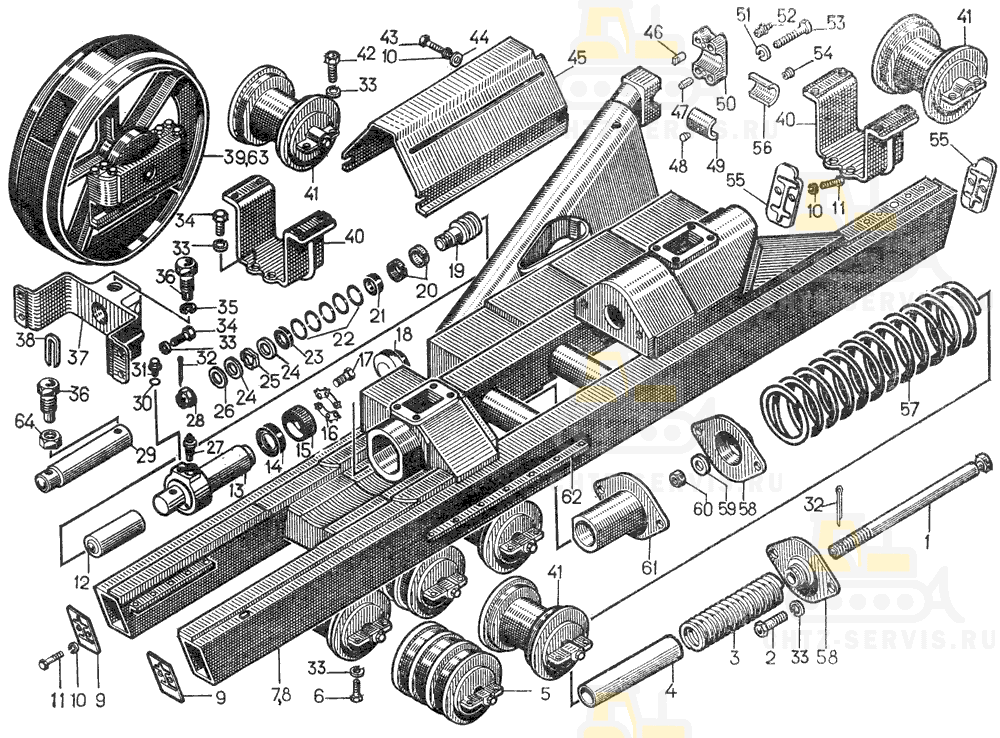

На картинке тележка гусеницы для болотохода т-130 б-130 схематично из каталога запчастей ЧТЗ

Тележка гусеницы для болотохода на Б-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	20-21-132СП Механизм сдавания		1
—	50-21-134СП Механизм натяжения		1
1	50-21-55 Стержень		2
2	—	Болт М20×45.88.019	4
3	700-38-2153 Пружина		2
4	20-21-26 Труба		2
5	24-21-170СП Каток двубортный		3
6	700-28-2316 Болт		28
7	20-21-128СП Рама тележки правая		1
8	20-21-127СП Рама тележки левая		1
9	50-21-86 Крышка		2
10	—	Шайба 12ОТ 65Г 09	8
11	—	Болт М12×30.58.019	4
12	24-21-92 Шток		2
13	50-21-136СП Цилиндр ¹		2
14	35-21-40 Сальник		2
15	35-21-38 Крышка		2
16	700-31-2558 Шайба		4
17	2848 Болт		12
18	35-21-34 Упор		2
19	50-21-14 Поршень		2
20	18-21-32 Кольцо		4
21	—	Кольцо КН 50X70-2	2
22	—	Кольцо М50Х70	10
23	—	Кольцо КО 50Х70-2	2
24	50-21-15 Проставка		4
25	700-58-2273 Кольцо		4
26	24-21-95 Прокладка		4
27	50-21-113СП Клапан двойной		2
28	700-30-2195 Гайка		2
29	20-21-135СП Проставка		1
30	—	Кольцо 014-018-25-2-2	2
31	700-37-2236 Пробка		2
32	35-21-37 Шплинт		2
33	—	Шайба 20ОТ 65Г 09	52
34	28234 Болт		12
35	—	Шайба 16ОТ 65Г 09	1
36	60-21-8 Стопор		2
37	50-21-63 Вилка		1
38	18-21-146 Прокладка		4
39	50-21-138СП Колесо натяжное левое		1
40	20-21-64 Кронштейн		2
41	24-21-169СП Каток однобортный		6
42	—	Болт М20×55.88.019	8
43	—	Болт М12×25.58.019	4
44	31372 Шайба		4
45	24-21-23 Щиток		1
46	700-32-2152 Штифт		1
47	32202 Штифт		1
48	21691 Штифт		1
49	21690 Вкладыш ²		1
50	24-21-118 Крышка		1
51	—	Шайба 34Н 65Г 09	4
52	—	Масленка 1.3.Ц6	1
53	700-28-2296 Болт		4
54	21692		1
55	50-21-87 Крышка		2
56	21927 Вкладыш ²		1
57	38391 Пружина		2
58	50-21-84 Фланец		4
59	24-21-163 Прокладка		2
60	700-30-2275 Гайка		2
61	24-21-150СП Фланец		1
62	20-21-68 Планка		4
63	24-21-146СП Колесо натяжное правое		1
64	—	Гайка М16×1.5-6Н019	1
¹ Заказывать комплект 50-21-161СП. ² Заказывать комплект 21-21-сб121 или ремонтные.
20-21-сб107 — левая, 20-21-сб108 — правая
