Рычаги управления трансмиссией Т-130 Б-130 ЧТЗ

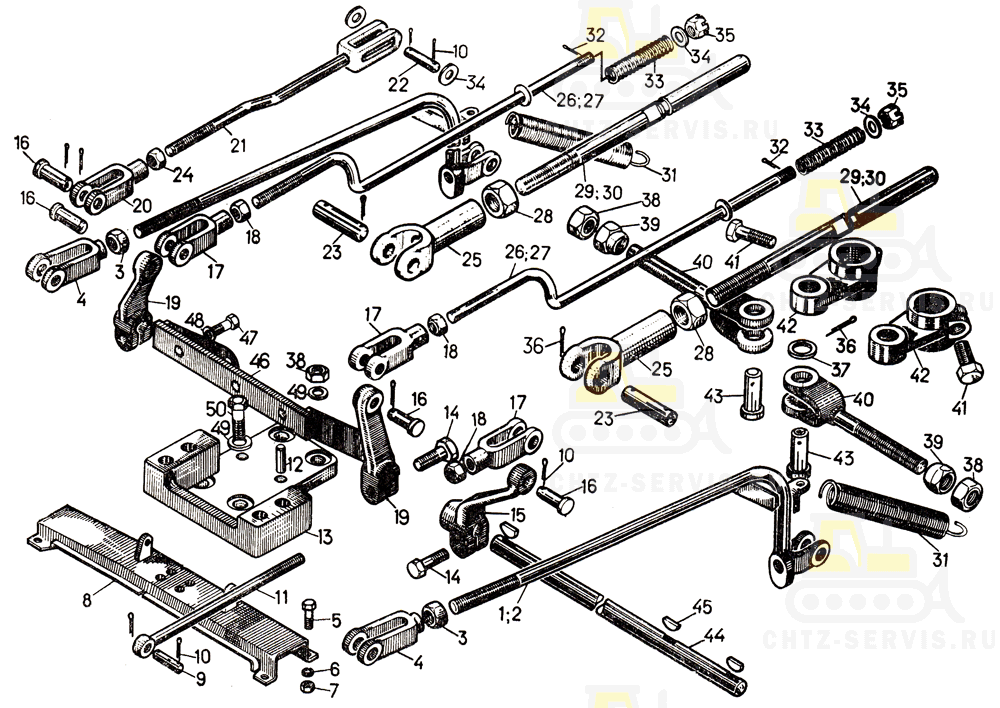

На картинке рычаги управления трансмиссией т-130 б-130 схематично из каталога запчастей ЧТЗ

Система рычагов управления трансмиссией на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	20-12-137СП Тяга ¹		2
—	20-18-107СП Тяга ¹		2
—	21-17-110СП Тяга		2
—	20-17-111СП Тяга ¹		2
—	24-12-106СП Тяга		1
—	24-12-107СП Тяга		2
—	24-18-106СП Тяга		2
—	24-18-107СП Тяга		1
1	24-18-105СП Тяга		2
2	20-18-106СП Тяга ¹		2
3	3014 Гайка		2
4	24-18-6 Вилка		2
5	—	Болт M12×25.58.019	4*
6	—	Шайба 12ОТ 65Г 09	4 ¹
7	3011 Гайка		4
8	20-13-101СП Опора ¹		1
9	13359 Палец		1
10	—	Шплинт 3,2×25	2
11	24-12-6 Тяга		1
12	32333 Штифт		2
13	50-13-27 Опора		1
14	2816 Болт		3
15	24-12-3 Рычаг		1
16	17317 Палец		6
17	21-12-21 Вилка		2
18	700-30-2099 Гайка		2
19	24-12-2 Рычаг		2 ;3 ¹
20	18212-1 Вилка		1
21	24-18-103СП Тяга		1
22	28-17-17 Палец		1
23	17366 Палец		2
24	3010 Гайка		I
25	21-17-38 Вилка		2
26	24-12-101СП Тяга		2
27	20-12-126СП Тяга ¹		2
28	—	Гайка M18×1,5.6.019	2
29	21-17-10 Тяга		2
30	20-17-32 Тяга ¹		2
31	38333 Пружина		2
32	—	Шплинт 2×25	2
33	38499 Пружина		2
34	31308 Шайба		6
35	700-30-2263 Гайка		2
36	—	Шплинт 4×32	6
37	3193-1 Шайба		2
38	30246 Гайка		4
39	17377 Гайка		2
40	17375 Вилка		2
41	2826 Болт		2
42	24-17-1 Рычаг		2
43	700-47-2091 Ось		2
44	24-12-4 Валик		1
44	50-12-514 Валик ¹		1
45	700-34-2019 Шпонка		3
46	50-12-212СП Кронштейн		1
47	—	Болт М10×35.58.019	2
48	—	Шайба 10ОТ 65Г 09	2
49	—	Шайба 16ОТ 65Г 09	4
50	—	Болт М16×40.58.019	2
¹ Для болотоходных тракторов.
