Полуось, ступица, кожух Т-130 Б-130 ЧТЗ

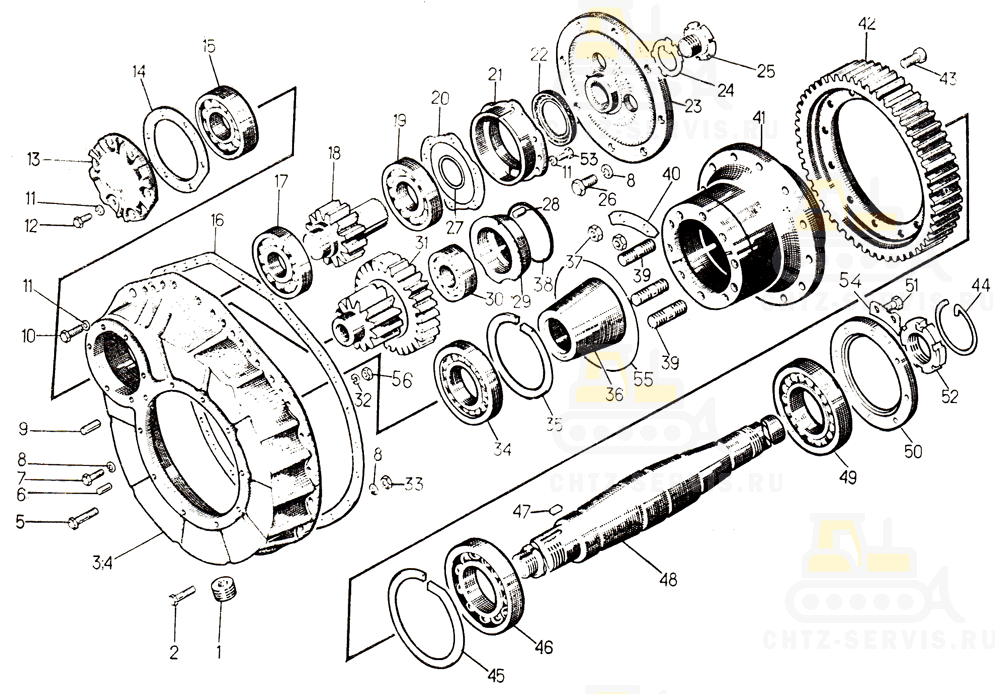

На картинке полуось, ступица, кожух т-130 б-130 схематично из каталога запчастей ЧТЗ

Полуось, ступица, кожух на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	20-19-119СП Ступица ¹		1
—	24-19-117СП Ступица		1
—	24-19-122СП Фланец ведущий		1
1	19289СП Пробка		1
2	28417 Болт		7
3	24-19-35 Кожух левый		1
4	24-19-36 Кожух правый		1
5	700-28-2320 Болт		4
6	32291 Штифт		2
7	2837 Болт		16
8	—	Шайба 16ОТ 65Г 09	31
9	32355 Штифт		2
10	2856 Болт		4
11	—	Шайба 12ОТ 65Г 09	16
12	2816 Болт		6
13	24-19-1 Крышка		1
14	700-40-2939 Прокладка		3
15	—	Подшипник 70-42415КМ	1
16	700-40-4092 Прокладка		1
17	—	Подшипник 70-42314КМ	1
18	24-19-29 Шестерня ведущая		2
19	—	Подшипник 70-12315KM	2
20	700-40-3047 Прокладка		7
21	24-19-31 Корпус подшипника		2
22	—	Манжета 2-100×125-2	2
23	24-19-30 Фланец
24	700-31-2352 Шайба		2
25	28-19-37-1 Пробка		2
26	28431 Болт		8
27	46587 Кольцо		12
28	32232 Штифт		1
29	24-19-38 Корпус подшипника		1
30	—	Подшипник 70-42612К	1
31	20-19-24 Шестерня двойная		1
32	—	Шайба 20ОТ 65Г 09	4
33	30246 Гайка		7
34	—	Подшипник 2224КМ	1
35	19463 Кольцо		1
36	24-19-34 Втулка		1
36	20-19-21 Втулка ¹		1
37	700-30-2318 Гайка		12
38	—	Кольцо 140-150-58-2-2	1
39	700-29-2369 Шпилька		20
40	700-31-2262 Пластина		6
41	20-19-120СП Ступица ¹		2
41	24-19-118СП Ступица		2
42	19216-1 Шестерня		1
43	700-28-2098 Болт		12
44	19404 Кольцо		1
45	700-58-2341 Кольцо		1
46	—	Подшипник 228	1
47	700-34-2047 Шпонка		1
48	24-19-37 Полуось		1
48	20-19-20 Полуось ¹		1
49	—	Подшипник 2228КМ	1
50	20-19-22 Крышка		1
51	700-28-2173 Болт		8
52	18-19-33-1 Гайка		1
53	28558 Болт		6
54	700-31-2440 Пластина		4
55	700-40-2733 Кольцо		1
56	3014 Гайка		4
¹ Для болотоходных тракторов.
