Механизм управления поворотом Т-130 Б-130 ЧТЗ

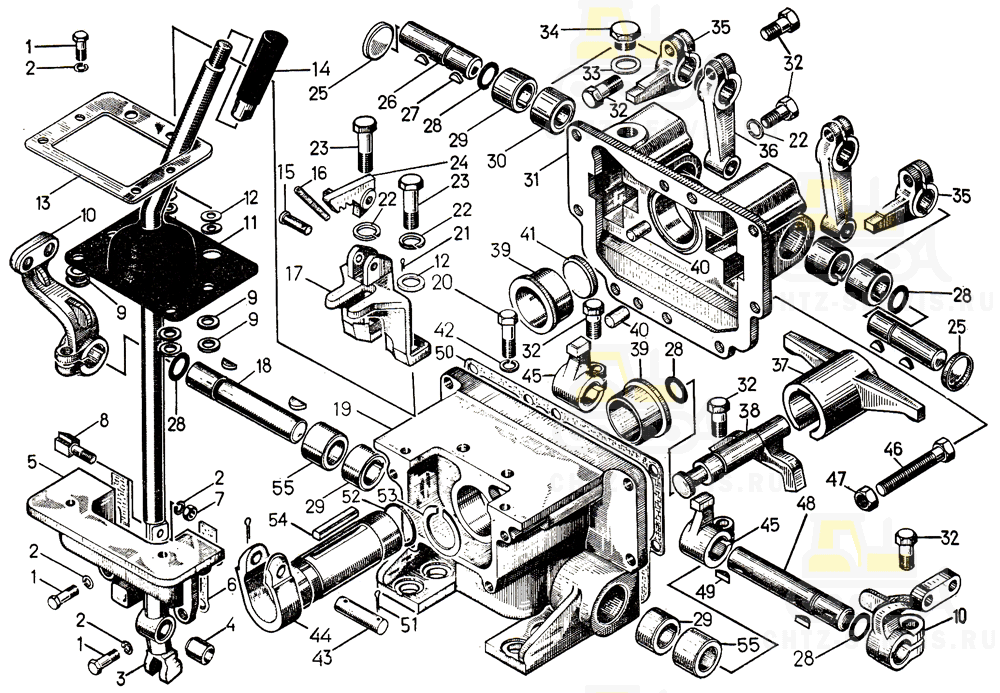

На картинке механизм управления поворотом т-130 б-130 схематично из каталога запчастей ЧТЗ

Механизм управления поворотом 24-13-1СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	24-13-102СП Корпус		1
—	24-13-103СП Корпус		1
—	24-13-104СП Крышка		1
1	—	Болт М8×20.58.019	8
2	—	Шайба 8Т 65Г 09	9
3	24-13-101СП Рычаг		1
4	35-13-18 Втулка		1
5	24-13-6 Кожух		1
6	700-40-3115 Прокладка		1
7	—	Гайка М8.6.019	1
8	35-13-15 Зуб		1
9	31434 Шайба		12
10	50-13-29 Рычаг		2
11	700-40-2590 Чехол		1
12	31308 Шайба		6
13	50-13-21 Рамка		1
14	15202СП Рукоятка		1
15	35-13-20 Палец		1
16	700-38-2089 Пружина		1
17	24-13-33 Кронштейн		1
18	24-13-21 Валик		1
19	24-13-3 Корпус ¹		1
20	284S1 Болт		4
21	—	Шплинт 2×14	1
22	—	10ОТ 65Г 09	2
23	—	Болт М10×35.58.019	2
24	24-13-8 Рычаг		1
25	13410 Заглушка		2
26	24-13-18 Валик		2
27	700-34-2040 Шпонка		4
28	—	Кольцо 020-025-30-2-2	5
29	50-15-22 Втулка		2
30	50-13-26 Втулка		2
31	24-13-4 Крышка ¹		1
32	—	Болт М10×25.58.019	6
33	—	Кольцо 22×30	1
34	2621 Пробка		1
35	35-13-11-1 Рычаг		2
36	18-17-29-1 Рычаг		2
37	35-13-9 Рычаг		1
38	50-13-101СП Рычаг		1
39	35-13-16-1 Втулка		2
40	32232 Штифт		2
41	18-17-9 Заглушка		1
42	—	16ОТ 65Г 09	4
43	35-13-30 Палец		1
44	24-13-105СП Валик		1
45	50-13-2 Рычаг		2
46	700-28-2381 Болт		2
47	—	Гайка M10.6.019	2
48	24-13-20 Валик		1
49	34128 Шпонка		4
50	700-40-3114 Прокладка		1
51	—	Шплинт 3,2×25	2
52	—	Кольцо 038-046-46-2-2	1
53	18-17-87 Кольцо		1
54	700-34-2048 Шпонка		1
55	50-13-56 Втулка		2
¹ Отдельно не поставляется, заказывать комплект 24-13-102СП.
