Колесо ведущее, лабиринтное уплотнение Т-130 Б-130 ЧТЗ

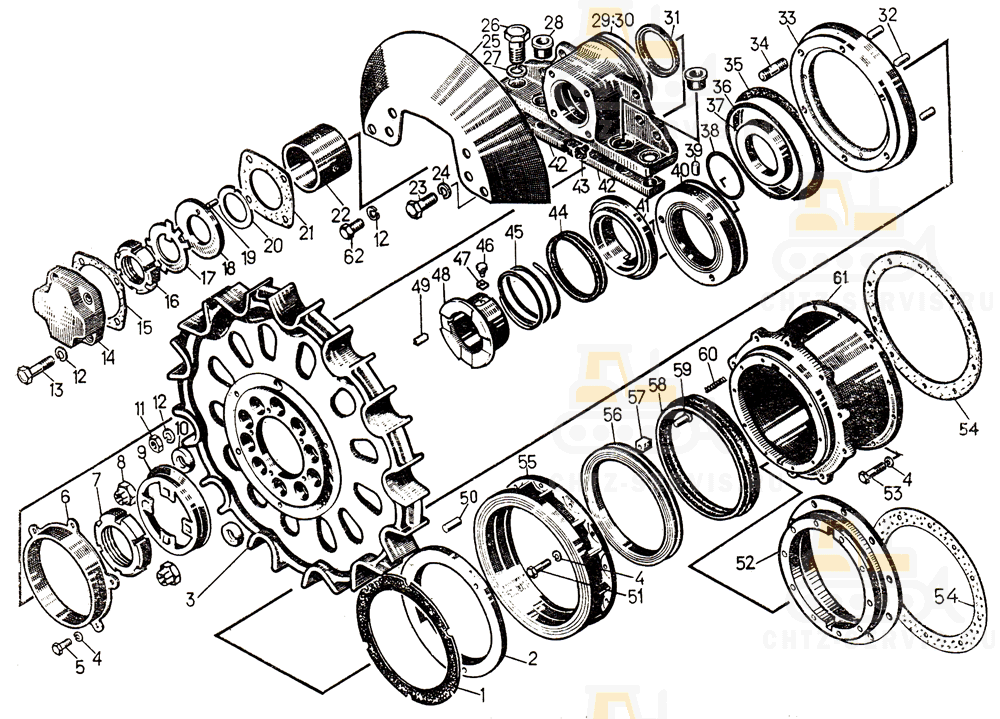

На картинке колесо ведущее, лабиринтное уплотнение т-130 б-130 схематично из каталога запчастей ЧТЗ

Колесо ведущее, лабиринтное уплотнение на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	19454СП Шайба		1
—	20-19-123СП Уплотнение		1
—	20-19-124СП Уплотнение		2
—	20-19-125СП Диск ²		2
—	21-19-103СП Подшипник концевой		1
—	21-19-104СП Подшипник концевой		1
—	24-19-109СП Диск ³		2
—	24-19-113СП Лабиринт		1
—	24-19-114СП Уплотнение		2
—	24-19-119СП Уплотнение		1
1	700-40-4166 Прокладка		2
2	24-19-27 Диск ³		2
3	50-19-99 Колесо ведущее		1
4	—	Шайба 10ОТ 65Г 09	21
5	—	Болт M10×25.58.019	5
6	18-19-35 Щиток		1
7	700-30-2017 Гайка		1
8	700-30-2047 Гайка		10
9	15-19-15 Козырек		1
10	18-19-19 Втулка		10
11	3010 Гайка		6
12	—	Шайба 12ОТ 65Г 09	20
13	28379 Болт		4
14	28-19-15 Крышка		1
15	700-40-2165 Прокладка		3
16	19457 Гайка		1
17	700-31-2470 Шайба		1
18	19455 Шайба		2
19	32231 Штифт		2
20	19458 Прокладка		5
21	15-19-30 Прокладка		2
22	18-19-23 Втулка		1
23	—	Болт M16×30.58.019	4
23	21-19-3 Втулка		2
24	—	Шайба 16ОТ 65Г 09	8
25	28-19-16 Щиток		2
26	28582 Болт		4
27	—	Шайба 20ОТ 65Г 09	4
29	21-19-1 Подшипник концевой		1
30	21-19-2 Подшипник концевой		1
31		Манжета 2-90×120-2	1
32	700-32-2043 Штифт		6
33	24-19-48 Лабиринт		2
34	29311 Шпилька		6
35	700-40-3940 Кольцо		4
36	401016 Кольцо		1
37	20-10-28 Кольцо		1
38	—	Кольцо 095-101-36-2-2	1
39	32350 Штифт		4
40	50-19-96 Диск ²		2
41	20-19-19 Диск ²		2
42	50-21-42 Планка		4
43		Масленка 1.3.Ц6	1
44	700-40-2163 Манжета		2
45	700-38-2037 Пружина		2
46	15-19-36 Палец		4
47	15-19-37 Сухарик		4
48	20-19-18 Втулка		2
49	20-19-23 Заглушка		1
50	700-32-2106 Штифт		2
51	—	Болт M10×35.58.019	18
52	24-19-25 Фланец		2
53	—	Болт M10×30.58.019	8
54	700-40-5958 Прокладка		2
55	24-19-47 Лабиринт		1
56	24-19-21 Диск ³		2
57	24-19-22 Сухарик		4
58	700-40-3372 Манжета		2
59	700-47-2027 Палец		4
60	700-38-2306 Пружина		20
61	20-19-130СП Проставка ¹		1
62	—	Болт М12×25.58.019	8
¹ Для болотоходных тракторов. ² Заказывайте комплект 20-19-124СП. ³ Заказывайте комплект 24-19-114СП.
