Установка отопителя кабины Т-130 Б-130 ЧТЗ

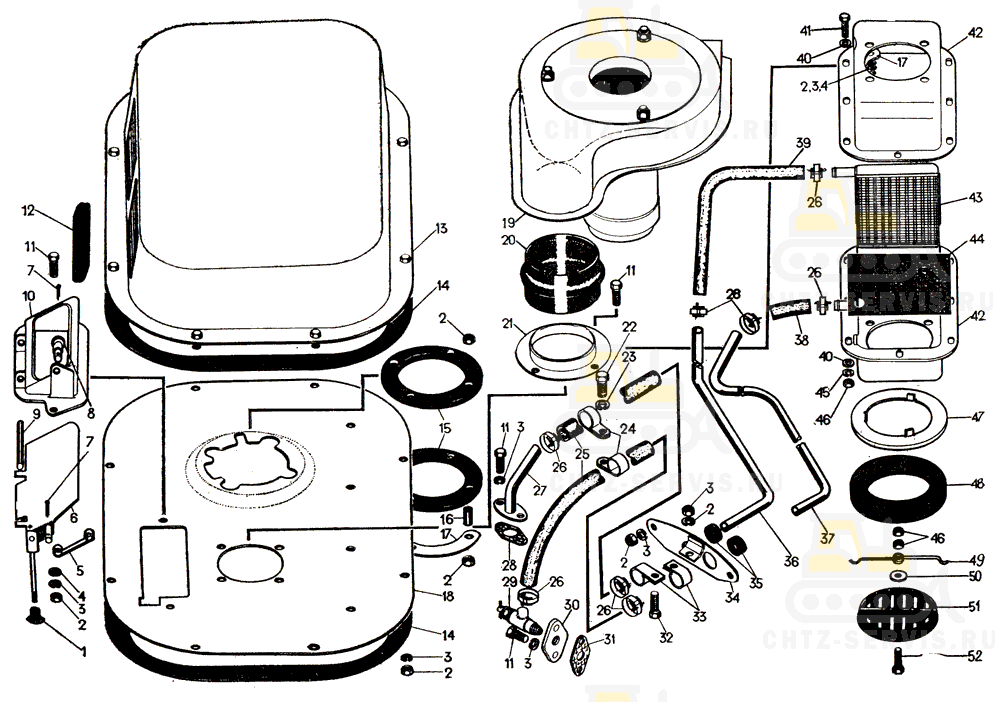

На картинке установка отопителя кабины т-130 б-130 схематично из каталога запчастей ЧТЗ

Установка отопителя кабины 50-47-2СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
-	50-47-109СП Теплообменник		1
-	50-47-110СП Корпус		1
1	17-74-207 Рукоятка		1
2	-	Гайка М8.6.019	25
3	18-47-65 Палец		1
3	-	Шайба 8Т 65Г 09	21
4	31386 Шайба		6
5	18-47-64 Пластина		1
6	60-47-113СП Заслонка		1
7	-	Шплинт 2,5×14	2
9	24-47-13 Ось		1
10	50-47-48 Корпус		1
11	-	Болт М8×20.58.019	10
12	700-40-4777 Уплотнение		1
13	50-47-108СП Кожух		1
14	700-40-6520 Прокладка		4
15	700-40-6125 Прокладка		2
16	18-26-538 Втулка		4
17	60-47-16 Планка		4
18	62-47-117СП Плита		1
19	50-57-101СП Вентилятор-пылеотделитель		1
20	700-40-6522 Патрубок		1
21	60-47-7 Фланец		1
22	-	Болт М10×22.58.019	1
23	-	Шайба 10ОТ 65Г 09	1
24	261115 Хомут		2
25	700-46-2123-02 Рукав		2
26	-	Хомут 26	8
27	50-47-111СП Патрубок		1
28	700-40-2969 Прокладка		1
29	-	Кран Кр29-8101010	1
30	50-47-31 Фланец		1
31	40984 Прокладка		1
32	-	Болт M8×25.58.019	1
33	700-41-2943 Хомут		2
34	50-47-115СП Заглушка		1
35	41879 Кольцо		2
36	50-47-42 Трубка		1
37	50-47-41 Трубка		1
38	700-46-2123-01 Рукав		1
39	700-46-2123 Рукав		1
40	-	Шайба 6.02.19	16
41	-	Болт M6×20.58.019	8
42	60-47-8 Кожух		2
43	-	Радиатор отопителя ОТ.2.13.010	1
44	700-40-6115 Прокладка		2
45	-	Шайба 6Т 65Г 09	8
46	-	Гайка М6.6.019	2
47	50-47-38 Кольцо		1
48	700-40-6523 Уплотнение		1
49	50-47-45 Зажим		1
50	31453 Шайба		1
51	50-47-44 Воздухораспределитель		1
52	-	Болт М6×25.58.019	1
