Площадка Т-130 Б-130 ЧТЗ

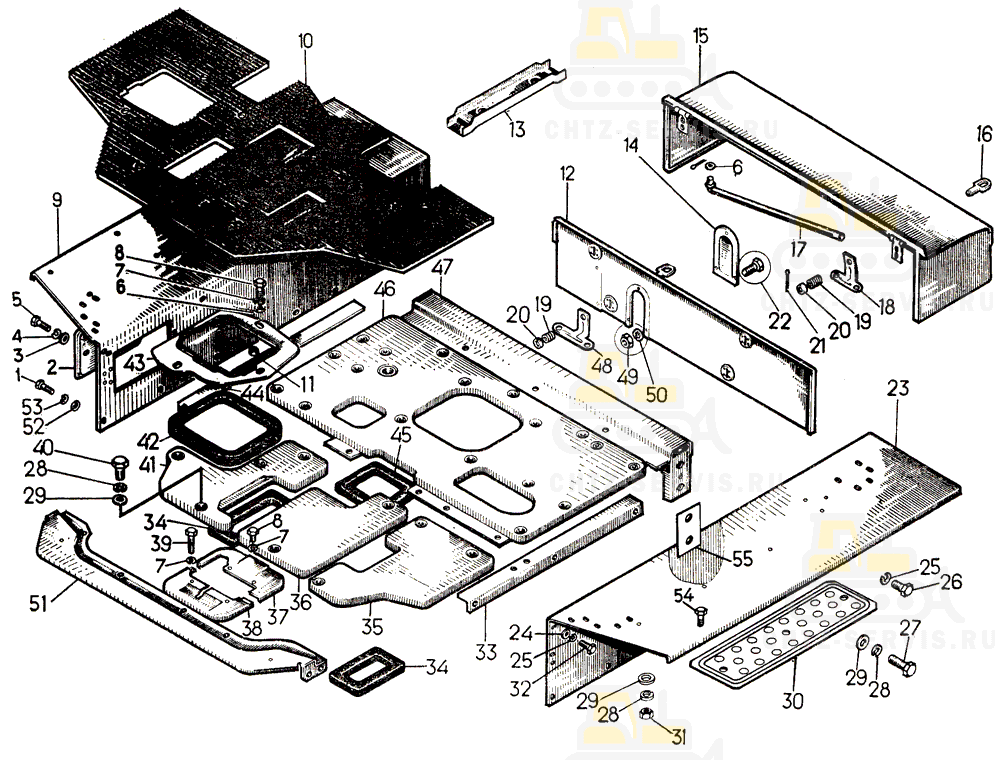

На картинке площадка т-130 б-130 схематично из каталога запчастей ЧТЗ

18-24-14СП — Т-130МГ-1, Т-130МГ, Т-130МГ-2, Т-130МГ-4;
48-24-3СП — Т-130МБГ-1;
48-24-5СП — Т-130МБГ-3, Т-130МБГ-5;
50-24-10СП — Т-130МГ-3, Т-130МГ-5.

Площадка на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	48-24-102СП Щиток		1
1	—	Болт М20×45.88.019	14
2	18-24-178 Крышка		1
3	31308 Шайба		2
4	—	Шайба 10ОТ 65Г 09	8
5	—	Болт М10×40.58.019	2
6	31386 Шайба		8
7	—	Шайба 8Т 65Г 09	4
8	—	Болт М8×20.58.019	2
9	50-24-107 Крыло		1
10	18-24-194СП Коврик		1
11	—	Гайка М8.6.019	4
12	18-24-171 Щиток		1
13	50-24-143СП Ребро		1
14	18-24-173 Крышка		1
15	48-24-101СП Щиток		1
16	18-25-32 Упор		4
17	20-24-116СП Упор		1
18	20-24-39 Кронштейн		2
19	38385 Пружина		4
20	18-25-31 Шайба-колпачок		4
21	—	Шплинт 3,2×18	4
22	—	Болт М6×16.58.019	3
23	50-24-106 Крыло		1
24	3178 Шайба		4
25	—	Шайба 16ОТ 65Г 09	19
26	—	Болт M16×40.58.019	4
27	—	Болт M12×30.58.019	7
28	—	Шайба 12ОТ 65Г 09	6
29	3135 Шайба		6
30	50-24-108 Пластинка		2
31	3011 Гайка		6
32	28431 Болт		4
33	24-24-114СП Уголок		1
34	700-40-3158 Прокладка		2
35	24-24-113СП Панель передняя левая		1
36	24-24-123СП Панель средняя		1
37	18-24-165СП Пластина		1
38	18-24-164СП Пластина		1
39	—	Болт M8×55.58.019	4
40	—	Болт M12×55.58.019	12
41	18-24-180СП Панель передняя правая		1
42	700-40-3138 Уплотнение		1
43	18-24-165 Накладка		1
44	18-24-154СП Уголок правый		1
45	700-40-3157 Прокладка		1
46	24-24-112СП Панель задняя		1
47	50-24-162СП Балка		1
48	24-24-54 Кронштейн		2
49	—	Гайка М6.6.019	3
50	—	Шайба 6Т 65Г 09	3
51	24-24-124СП Балка передняя		1
52	31109 Шайба		14
53	—	Шайба 20ОТ 65Г 09	14
54	—	Болт М12×25.58.019	6
55	50-24-145 Планка		2
