Кабина 24-59-5СП Т-130 Б-130 ЧТЗ

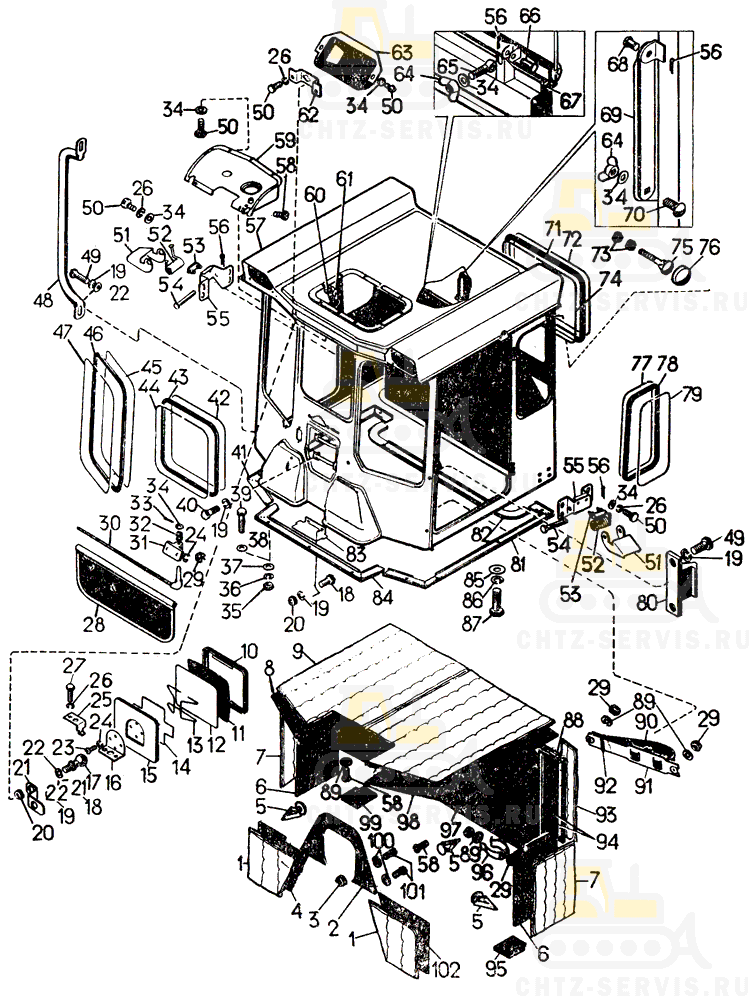

На картинке кабина 24-59-5сп т-130 б-130 схематично из каталога запчастей ЧТЗ

Кабина 24-59-5СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	21-59-112СП Козырек светозащитный		1
—	21-59-114СП Кронштейн		1
—	24-59-115СП Зеркало		1
—	50-59-149СП Кронштейн		1
—	50-59-183СП Защелка		2
1	18-59-316СП Уплотнение		2
2	50-59-142СП Панель		1
3	—	Гайка М4.6.019	4
4	18-59-239СП Панель		1
5	700-42-2300 Пистон		26
6	18-59-240СП Панель		2
7	18-59-318СП Уплотнение		2
8	50-59-145СП Панель		1
9	50-59-182СП Уплотнение		1
10	24-59-153 Ободок		1
11	24-59-148 Зеркало		1
12	24-59-152 Прокладка		1
13	24-59-155 Пружина		1
14	24-59-150 Пластина		1
15	24-59-149 Корпус		1
16	24-59-131СП Кронштейн		1
17	24-59-156 Опора		1
18	—	Болт M10×25.58.019	3
19	—	Шайба 10ОТ 65Г 09	12
20	—	Гайка М10.6.019	3
21	50-59-171 Кронштейн		1
22	31308 Шайба		4
23	—	Винт В1 M6-8g×12.58.019	4
24	—	Шайба 6Т 65Г 09	4
25	24-59-154 Прижим		1
26	—	Шайба 8Т 65Г 09	16
27	—	Болт М8×35.58.019	1
28	21-59-115СП Козырек		1
29	—	Гайка М6.6.019	5
30	21-59-113СП Ось		1
31	21-59-77 Кронштейн		1
32	700-38-2360 Пружина		1
33	—	Шплинт 2×14-019	1
34	31386 Шайба		22
35	3010 Гайка		2
36	—	Шайба 12ОТ 65Г 09	2
37	31372 Шайба		4
38	31325 Шайба		2
39	2826 Болт		2
40	—	Болт М10×20.58.019	2
41	700-40-3967СП Прокладка		1
42	24-59-198 Стекло		1
43	24-59-222-04 Уплотнитель		1
44	24-59-232 Кант		1
45	24-59-197 Стекло		2
46	24-59-222-03 Уплотнитель		2
47	24-59-231 Кант		2
48	50-59-147 Поручень		2
49	—	Болт М10×30.58.019	8
50	—	Болт М8×25.58.019	19
51	24-59-397 Защелка		2
52	700-38-2486 Пружина		2
53	591044 Амортизатор		2
54	700-47-96 Валик		2
55	50-59-156 Корпус		2
56	—	Шплинт 2,5×14	3
57	24-59-180СП Каркас		1
58	700-35-2007 Шуруп		26
59	50-59-160СП Кожух		1
60	31453 Шайба		4
61	—	Винт В1 M5-8g×16.58.019	5
62	24-59-204СП Планка		2
63	700-42-2299 Кожух		2
64	05573-1 Гайка		3
65	700-28-2121 Болт		1
66	06465 Валик		1
67	700-40-3915 Уплотнитель		1
67	700-40-7089 Уплотнитель		1
68	591127 Валик		2
69	24-59-176 Кулиса		2
70	—	Болт М8×25.58.019	2
71	24-59-222-01 Уплотнитель		2
72	24-59-229 Кант		2
73	—	Гайка М12.6.019	2
74	24-59-195 Стекло		2
75	50-59-117СП Упор		2
76	700-40-5228 Накладка		2
77	24-59-196 Стекло		2
78	24-59-222-02 Уплотнитель		2
79	24-59-230 Кант		2
80	24-59-447 Защелка		2
81	700-40-3966СП Прокладка		1
82	700-40-3965СП Прокладка		1
83	24-59-488 Кронштейн		1
84	700-40-5227СП Прокладка		1
85	31477 Шайба		О
86	—	Шайба 16ОТ 65Г 09	8
87	2831 Болт		8
88	50-59-143 Планка		2
89	31358 Шайба		5
90	700-40-6814 Ремень		1
91	50-59-107 Кронштейн		1
92	50-59-154 Шлевка		1
93	18-59-319СП Уплотнение		2
94	24-59-407 Уголок		4
95	50-59-190СП Коврик		1
96	50-59-110 Клипса		1
97	50-59-106СП Панель		1
98	50-59-144СП Панель		1
99	50-59-189СП Коврик		1
100	700-31-2353 Шайба		4
101	—	Винт В1 M4-8g×25.58.019	4
102	18-59-238СП Панель		1
