Установка гидросистемы Т-130 Б-130 ЧТЗ

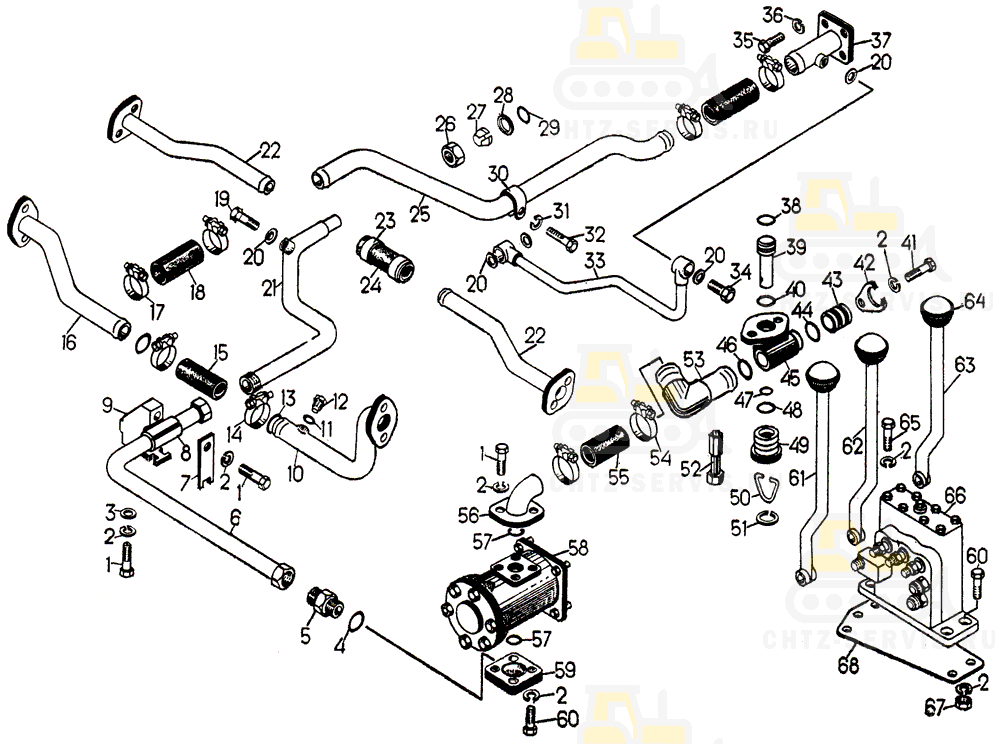

На картинке установка гидросистемы т-130 б-130 схематично из каталога запчастей ЧТЗ

18-26-23СП — Т-130МГ-1, Т-130МГ, Т-130МГ-2, Т130МГ-3, Т-130МГ-4;
48-26-2СП — Т-130МБГ-1, Т-130МБГ-3.

Установка гидросистемы на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	18-26-530СП Распределитель		1
—	48-26-115СП Кран		1
1	2816 Болт		4
2	—	Шайба 12ОТ 65Г 09	15
3	31372 Шайба		1
3	—	Кольцо 035-043-46-2-2	1
4	46764 Кольцо		1
5	18-26-551 Штуцер		1
6	18-26-335СП Труба		1
7	18-26-968 Планка		1
8	700-40-6273 Прокладка		1
9	18-26-969 Кронштейн		1
10	18-26-518СП Труба		1
11	—	Кольцо 018-022-25-2-2	1
12	18-26-350СП Пробка магнитная		1
13	700-40-2062 Кольцо		4
14	700-41-2223СП Хомут		21
15	700-46-2141 Рукав		1
16	18-26-517СП Труба		1
17	18-26-320СП Хомут		4
18	700-40-5968 Рукав		2
19	28458 Болт		1
20	40920 Кольцо		4
21	18-26-374СП Труба		1
22	50-26-334СП Труба		2
23	—	Хомут 30	2
24	700-40-3486 Рукав		1
25	50-26-131СП Труба		1
26	261169 Гайка		1
27	261170 Цанга		1
28	37-26-313 Проставка		1
29	46856 Кольцо		1
30	700-41-2985 Хомут		1
31	—	Шайба 10ОТ 65Г 09	1
32	—	Болт М10×20.58.019	1
33	50-26-124СП Труба		1
34	P150-075 Штуцер		1
35	—	Болт М8×25.58.019	4
36	—	Шайба 8Т 65Г 09	4
37	18-26-299СП Труба		1
39	18-26-396 Поршень		1
40	700-40-2154 Кольцо		1
41	—	Болт M12×25.58.019	1
42	18-15-113 Планка		1
43	18-26-678 Втулка		1
44	—	Кольцо 032-040-46-2-2	1
45	48-26-30 Корпус		1
46	—	Кольцо Н1-55X48-2	1
47	—	Кольцо 022-028-36-2-2	1
48	401063 Кольцо		1
49	18-26-397 Втулка		1
50	18-26-616 Фиксатор		1
51	700-58-2303 Кольцо		1
52	18-26-674 Втулка		1
53	48-26-135СП Патрубок		1
54	37-26-139СП Хомут		2
55	700-40-3552 Рукав		1
56	18-26-441СП Патрубок		1
57	—	Кольцо 060-070-58-2-2	2
58	50-26-85СП	Установка привода насоса	1
59	48-26-16-1 Муфта угловая		1
60	28556 Болт		8
61	18-26-879 Рычаг		1
62	18-26-879-01 Рычаг		1
63	18-26-879-02 Рычаг		1
64	13310СП Рукоятка		3
65	2856 Болт		2
66	—	Распределитель Р150-13	1
67	3011 Гайка		2
68	18-26-436 Планка		1
