Гидравлическая система управления Т-130 Б-130 ЧТЗ

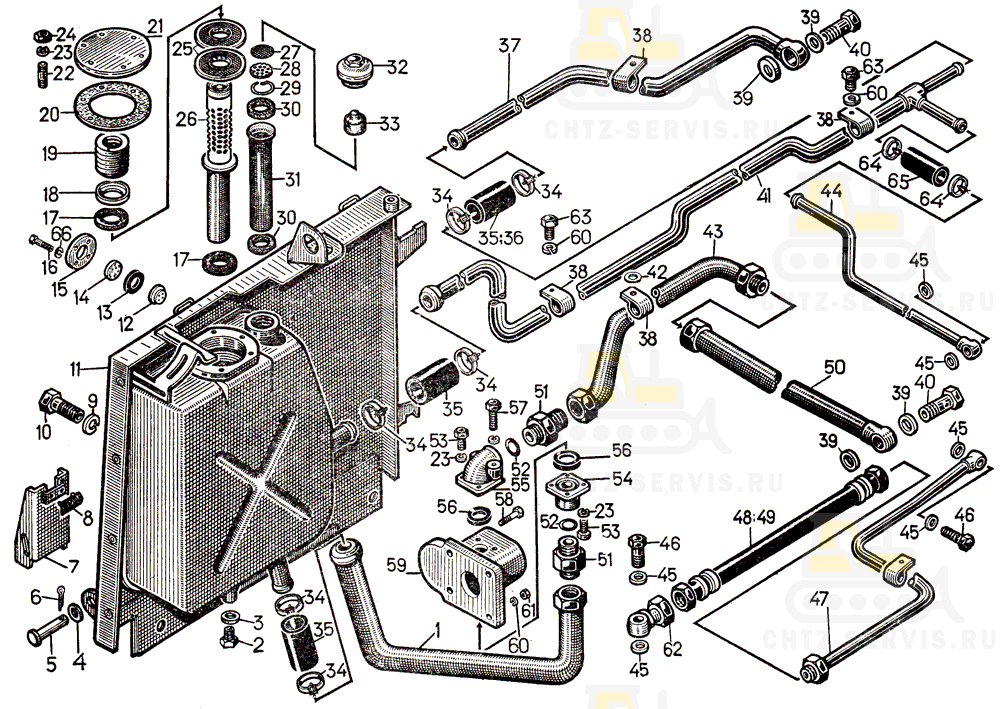

На картинке гидравлическая система управления т-130 б-130 схематично из каталога запчастей ЧТЗ

Гидравлическая система управления 24-56-4СП ² и 20-56-3СП ³ на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
-	17403СП Сапун		1
-	24-56-133СП Бак масляный		1
1	24-56-137СП Труба		1
2	28458 Болт		1
3	40920 Кольцо		1
4	3135 Шайба		1
5	50-55-7 Стержень		1
6	-	Шплинт 3,2×18	1
7	50-55-104СП Подножка		1
8	591044 Амортизатор		1
9	-	Шайба 24Т 65Г 09	4
10	-	Болт М24×60.109.40×019	-
11	24-56-134СП Бак		1
12	18-26-620 Отражатель		2
13	700-40-4695 Манжета		2
14	25741 Стекло		2
15	50-26-429 Крышка		2
16	-	Болт М6×14.58.019	6
17	700-40-6517 Прокладка		2
18	700-31-2042 Шайба		1
19	700-38-2243 Пружина		1
20	700-40-4332 Прокладка		1
21	24-56-23 Крышка		1
22	-	Шпилька М8×25.66.029	6
23	-	Шайба 8Т 65Г 09	6
24	-	Гайка М8.6.019	6
25	18-26-161СП Фильтр сетчатый		28
26	24-56-140СП Труба фильтра		1
27	17466 Сетка		1
28	17465 Донышко		1
29	17467 Кольцо		1
30	700-40-260-22 Прокладка		2
31	261030 Фильтр		1
32	17464 Сапун		1
33	42379 Набивка		1
34	700-41-2224СП Хомут		4
35	700-40-5967 Рукав		3
36	700-46-2157 Рукав		1
37	50-56-114СП Труба		1
38	261115 Хомут		3
39	261164 Кольцо		4
40	700-41-2575 Штуцер		2
41	24-56-143СП Труба		1
42	31308 Шайба		1
43	24-56-104СП Труба		1
44	50-56-107СП Труба		1
45	40910 Кольцо		6
46	700-41-3306 Болт		2
47	50-56-115СП Труба		1
48	-	Рукав 11 Ø 16 Н036.85.610	1
49	-	Рукав 11 Ø 16 Н036.85.700	1
50	24-56-115СП Труба		1
51	700-41-2488 Штуцер		2
52	700-40-2135 Кольцо		2
53	-	Болт M8×25.58.019	6
54	21-56-43 Муфта		1
55	21-56-44 Муфта		1
56	-	Кольцо У-40×35-2	2
57	-	Болт M8×55.58.019	2
58	-	Болт М10×45.58.019	1
59	-	Насос НШ-32	1
60	-	Шайба 10ОТ 65Г 09	6
61	-	Гайка М10.6.019	3
62	50-56-109СП Угольник		1
63	-	Болт М10×25.58.019	2
64	-	Хомут 30	2
65	700-46-2122 Рукав		1
66	-	Шайба 6Т 65Г 09	6
² Для тракторов Т-130М, Т-130М-3. ³ Для тракторов Т-130МБ.
