Редуктор пускового двигателя Т-130 Б-130 ЧТЗ

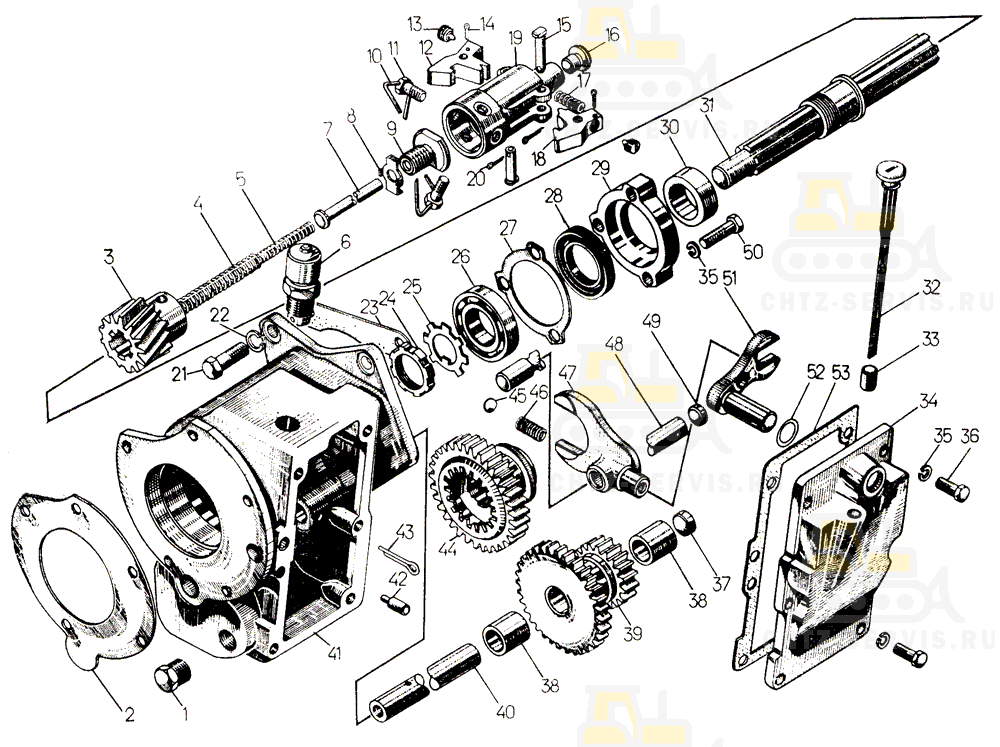

На картинке редуктор пускового двигателя т-130 б-130 схематично из каталога запчастей ЧТЗ

Редуктор пускового двигателя 17-76-8СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	72118СП Муфта механизма включения		1
—	7612СП Шестерня		1
—	76106СП Вал редуктора		1
—	17-76-113СП Крышка		1
1	379	Пробка КГ ½"	1
2	700-40-2368 Прокладка		1
3	72104 Шестерня		1
4	38342 Пружина		1
5	38343 Пружина		1
6	01265СП Сапун		1
7	72101 Толкатель муфты		1
8	31106 Шайба стопорная		1
9	7213 Направляющая толкателя		1
10	42216 Проволока контровая		2
11	28447 Болт		4
12	72106 Защелка муфты		1
13	72105 Защелка муфты		1
13	72107 Винт пружины		2
14	—	Шплинт 3,2×22	2
15	72119 Ось защелки		2
16	72117 Пятка муфты		1
17	38344 Пружина защелки		1
19	72116 Муфта механизма включения		1
20	—	Шплинт3,2×18	2
21	2816 Болт M12×30		2
22	—	12ОТ 65Г 09	2
23	700-40-2212 Прокладка		6
24	724	Гайка	1
25	31104 Шайба стопорная		1
26	—	Подшипник 206К	1
27	40960 Прокладка		1
28	40263СП Сальник		1
29	76105 Крышка сальника		1
30	726	Втулка	1
31	76107 Вал		1
32	01506-2СП Линейка масломерная		1
33	01505 Втулка направляющая		1
34	17-76-12-1 Крышка		1
35	—	Шайба 10ОТ 65Г 09	9
36	—	Болт M10×25.58.019	6
37	052	Заглушка	1
38	766-1 Втулка		2
39	765	Шестерня	1
40	17-76-3 Ось		1
41	17-76-13-1 Корпус		1
42	700-32-2014 Штифт		1
43	—	Шплинт 5×50	1
44	764	Шестерня	1
45	—	Шарик BV 12 mm Н	1
46	38347 Пружина		1
47	76111 Вилка		1
48	17-76-7 Валик вилки		1
49	76113 Заглушка		1
50	—	Болт M10×40.58.019	3
51	17-76-19 Вилка		1
52	401065 Кольцо		1
53	700-40-4482 Прокладка		1
