Блок радиаторов ПК46 ЧТЗ

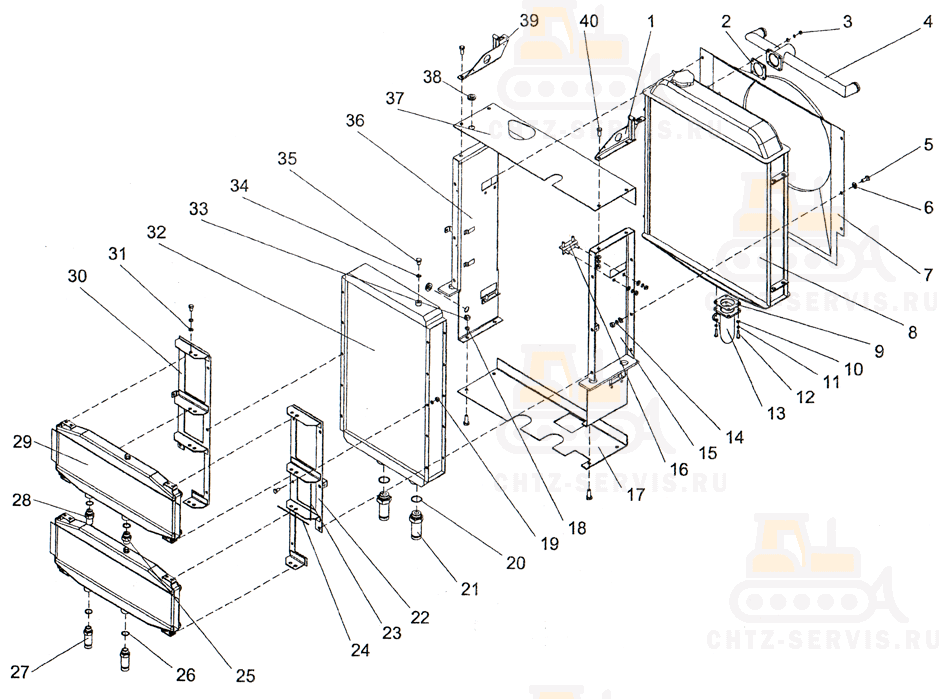

На картинке блок радиаторов пк46 схематично из каталога запчастей ЧТЗ

ПК46.33.01.000 Блок радиаторов ПК46
Поз.	Номенклатурный номер	Наименование детали	Кол.	Масса
1	ПК46.52.00.020-01 Стойка		1	0,8
2	ПК46.33.01.009 Прокладка		1	0,2
3	-	Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70	4	0,005
4	ПК46.33.01.020 Тройник		1	3,2
5	-	Болт M10-6g×25.58.019 (S16) ГОСТ 7798-70	28	0,028
6	ПК46.33.01.006 Шайба		6	0,007
7	-	Кожух вентилятора ПД-010.20.01.007	1	1,217
8	-	Радиатор водяной 130У.13.010-1 ТУ 23.46.1771.059-89Е	1	43,6
9	КБ11.33.03.003 Прокладка		1	0,2
10	-	Шайба С.8.02.019 ГОСТ 11371-78	8	0,001
11	-	Шайба 8.65Г.019 ГОСТ 6402-70	8	0,001
12	-	Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70	4	0,017
13	КБ11.33.00.010 Труба		1	1,73
14	-	Шайба 10.65Г.019 ГОСТ 6402-70	40	0,002
15	ПК46.33.01.110 Кронштейн		1	10,3
16	ПК46.33.01.040 Кронштейн		2	0,2
17	ПК46.33.01.002 Короб		1	6,6
18	-	Шайба 12.65Г.019 ГОСТ 6402-70	14	0,003
19	-	Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70	24	0,01
20	-	Кольцо 045-049-25-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	2	0,002
21	ПК46.10.12.001 Штуцер		2	1,0
22	ПК46.33.01.030-01 Кронштейн		1	3,8
23	ПК46.33.01.004 Уплотнитель		1	0,06
24	ПК46.33.01.004-01 Уплотнитель		1	0,1
25	ПК46.33.01.017 Штуцер		1	0,2
26	027.34.11.083 Прокладка		4	0,004
27	ПК46.14.00.001 Штуцер		2	1,0
28	ПК46.33.01.018 Штуцер		1	0,3
29	-	Радиатор масляный 50.09-151-03 ТУ 23.108-271-98	2	6,1
30	ПК46.33.01.030 Кронштейн		1	3,8
31	-	Шайба С.10.02.019 ГОСТ 11371-78	28	0,003
32	-	Радиатор масляный РМ-А120-1013017	1	23,0
33	-	Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70	14	0,015
34	ПК46.33.01.016 Прокладка		1	0,004
35	ПК46.33.01.015 Пробка		1	0,06
36	ПК46.33.01.120 Кронштейн		1	10,2
37	ПК46.33.01.003 Короб		1	6,5
38	-	Кольцо Д395А-0401269	2	0,008
39	ПК46.52.00.020 Стойка		1	0,8
40	-	Болт M12-6g×30.58.019 (S18) ГОСТ 7798-70	14	0,044
Общий вес, кг				130
