Электрооборудование кабины ПК46 ЧТЗ

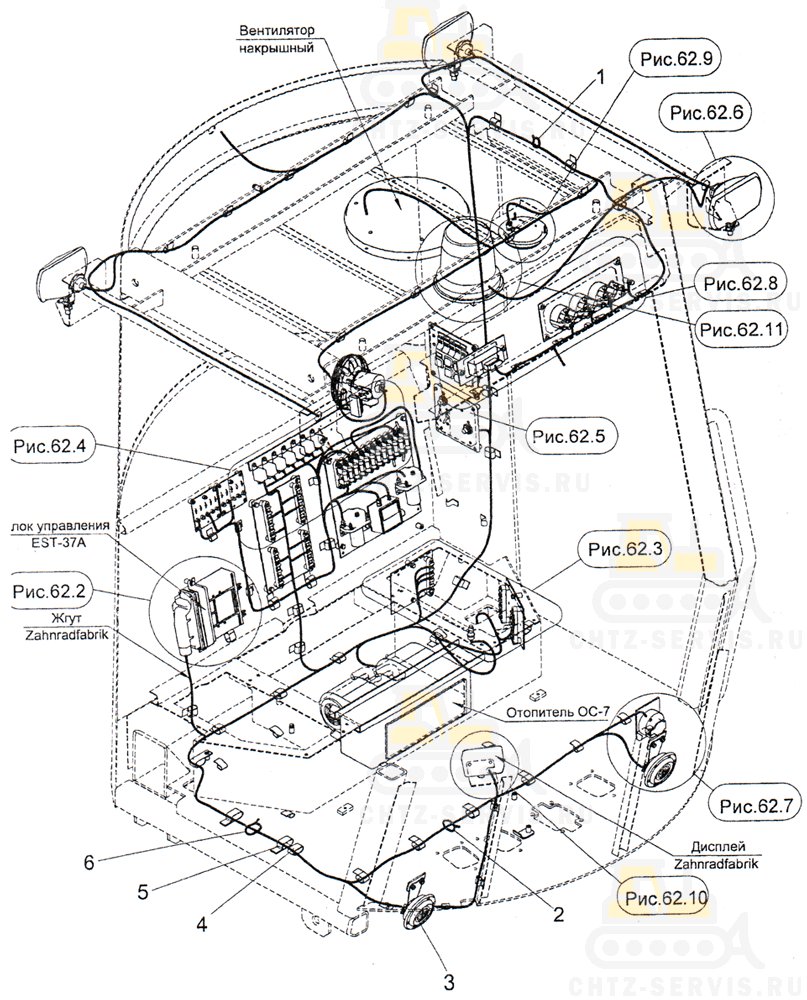

На картинке электрооборудование кабины пк46 схематично из каталога запчастей ЧТЗ

ПК46.41.01.000 Электрооборудование кабины ПК46
Поз.	Номенклатурный номер	Наименование детали	Кол.
1	-	Стяжка (Хомут) K-120SB	10
2	-	Стяжка (Хомут) К-075В	15
3	-	Сигнал звуковой С313 ТУ 37.003.688-75	1
4	ПК46.41.01.015 Прокладка		20
5	027.36.11.635 Хомут		6
6	-	Стяжка (Хомут) К-250МВ	10

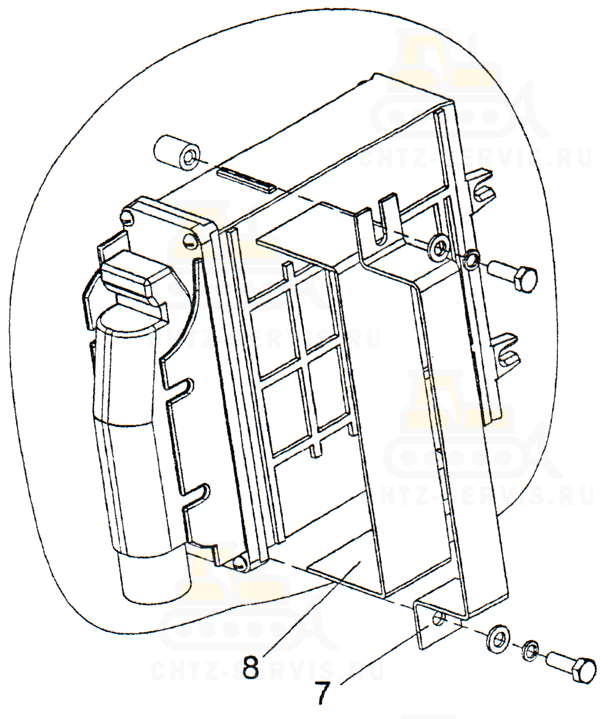

Рис. 62.2. Скоба и прокладка ПК46

7	ПК46.41.01.009 Скоба		1
8	ПК46.41.01.008 Прокладка		1

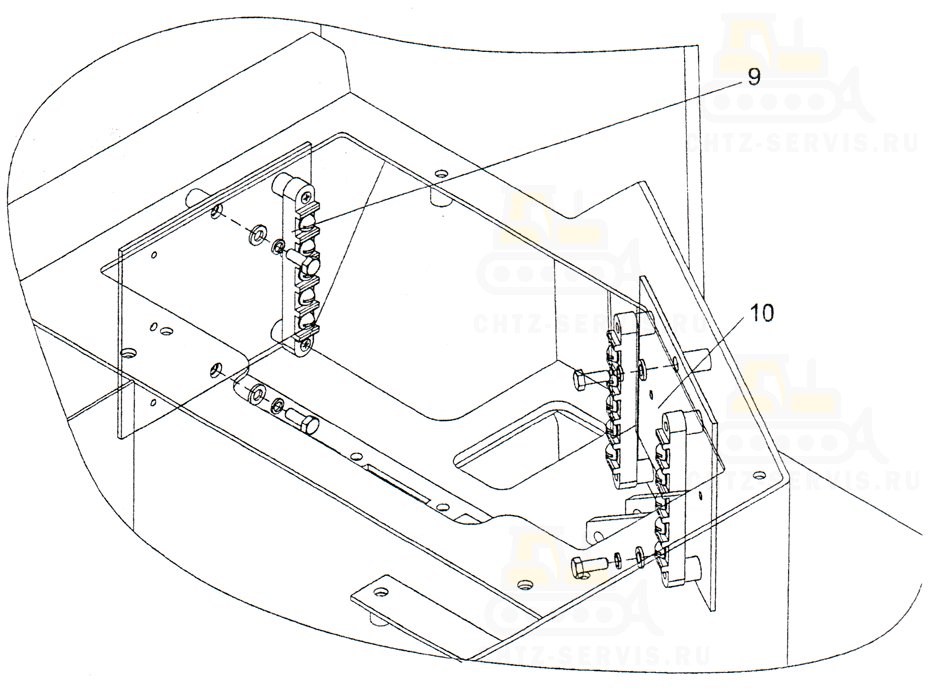

Рис. 62.3. Планка ПК46

9	ПК46.41.01.050-01 Планка в сборе		1
10	ПК46.41.01.050 Планка в сборе		1

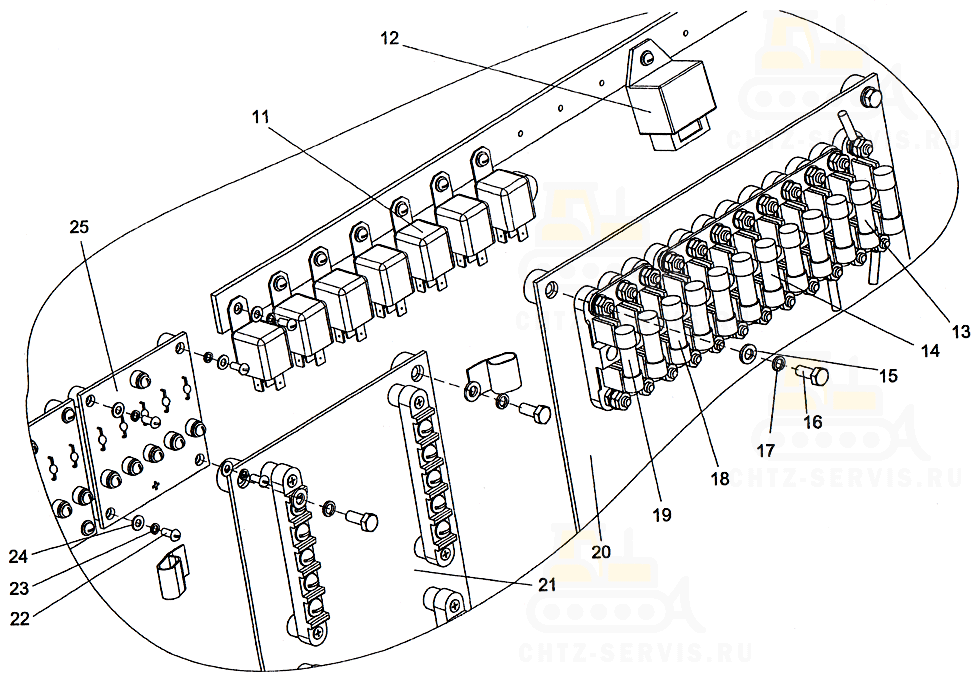

Рис. 62.4. Реле ПК46

11	-	Реле электромагнитное 901.3747 ТУ 37.003.1418-94	7
12	-	Реле прерывистой сигнализации РПС24.2 ГОСТ3940-84	1
13	-	Вставка плавкая ПВ-10 ТУ16.522.001-82	3
14	-	Вставка плавкая ПВ-30 ТУ16.522.001-82	4
15	-	Шайба С.6.02.019 ГОСТ 11371-78	45
16	-	Болт М6-6g×16.58.019 (S10) ГОСТ 7798-70	33
17	-	Шайба 6.65Г.019 ГОСТ 6402-70	45
18	-	Вставка плавкая ПВ-2 ТУ16.522.001-82	4
19	-	Вставка плавкая ПВ-50 ТУ16.522.001-82	1
20	ПК46.41.01.010 Лист в сборе		1
21	ПК46.41.01.020 Лист в сборе		1
22	-	Винт В.М4-6g×10.58.019 ГОСТ 17473-80	16
23	-	Шайба 4.65Г.019 ГОСТ 6402-70	16
24	-	Шайба С.4.02.019 ГОСТ 11371-78	16
25	-	Пластина диодов ВДС25.41.01.100	2

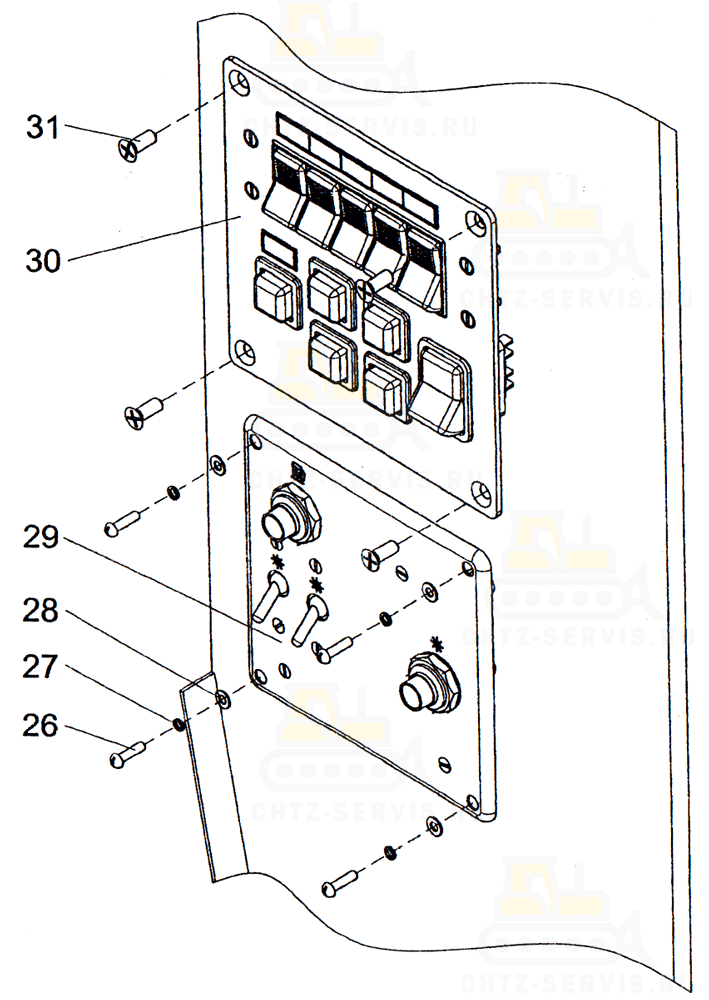

Рис. 62.5. Щитки ПК46

26	-	Винт В.М4-6g×16.58.059 ГОСТ 17473-80	4
27	-	Шайба 4.65Г.059 ГОСТ 6402-70	4
28	-	Шайба С.4.02.059 ГОСТ 11371-78	4
29	-	Щиток управления для ПЖД-30 ПУ30.1 РИВП.453835.001 ТУ	1
30	ПК46.41.01.030 Щиток переключателей		1
31	-	Винт В2.М6-6g×16.58.019 ГОСТ 17475-80	4

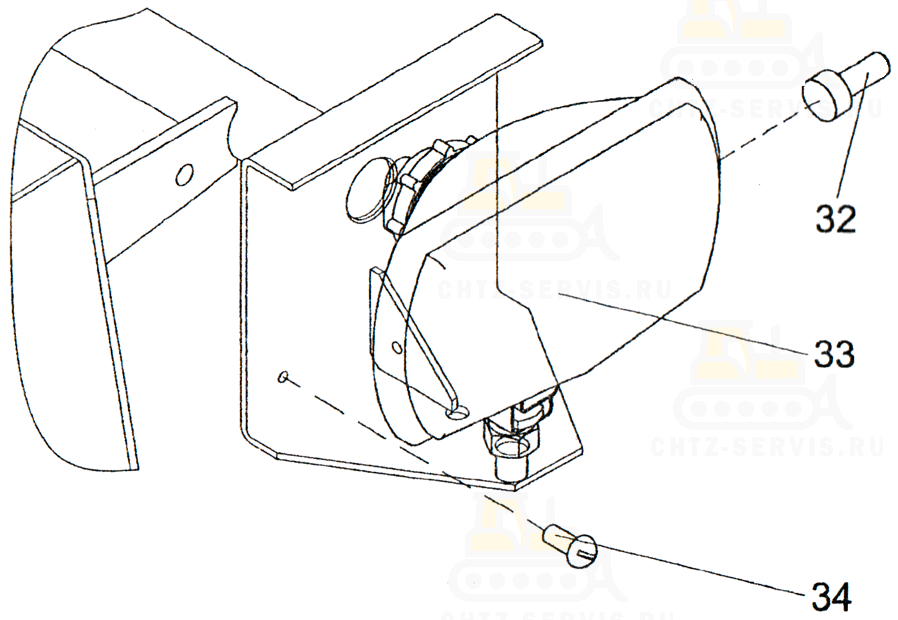

Рис. 62.6. Фара ПК46

32	-	Лампа АКГ 24-70 (ИЗ) ГОСТ 2023.1-88	4
33	-	Фара рабочая 8724.304/301	4
34	-	Винт В.М6-6g×10.58.019 ГОСТ 17473-80	6

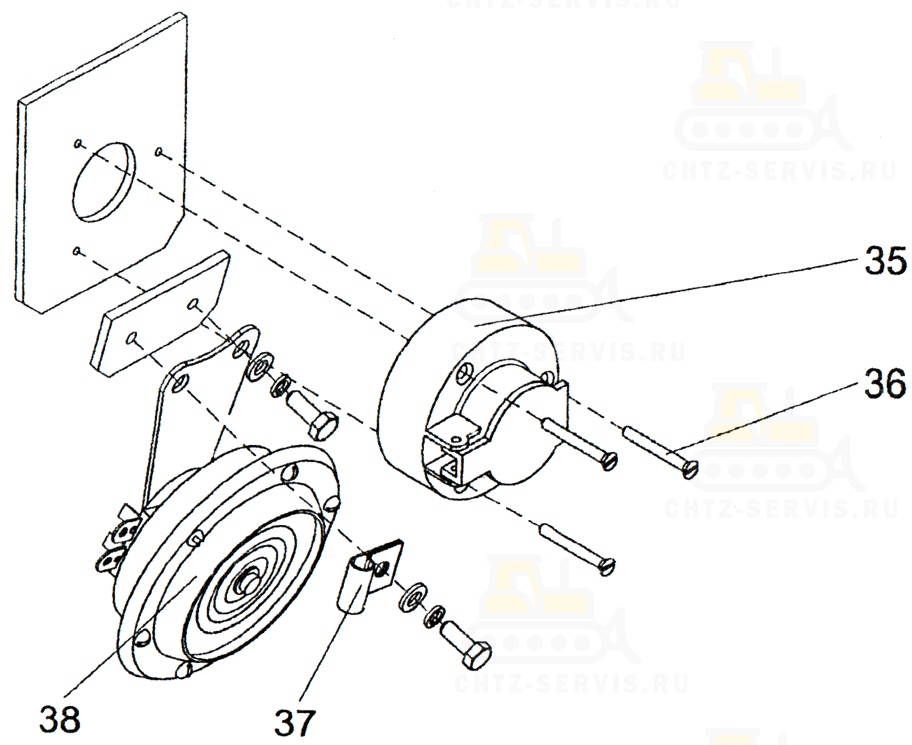

Рис. 62.7. Сигнал и розетка ПК46

35	-	Розетка ПС-400 ТУ 16-93ИЖЦМ.43.4434.002 ТУ	1
36	-	Винт В2.М4-6g×30.58.019 ГОСТ 17475-80	3
37	027.36.11.517 Хомут		2
38	-	Сигнал звуковой С314 ТУ 37.003.688-75	1

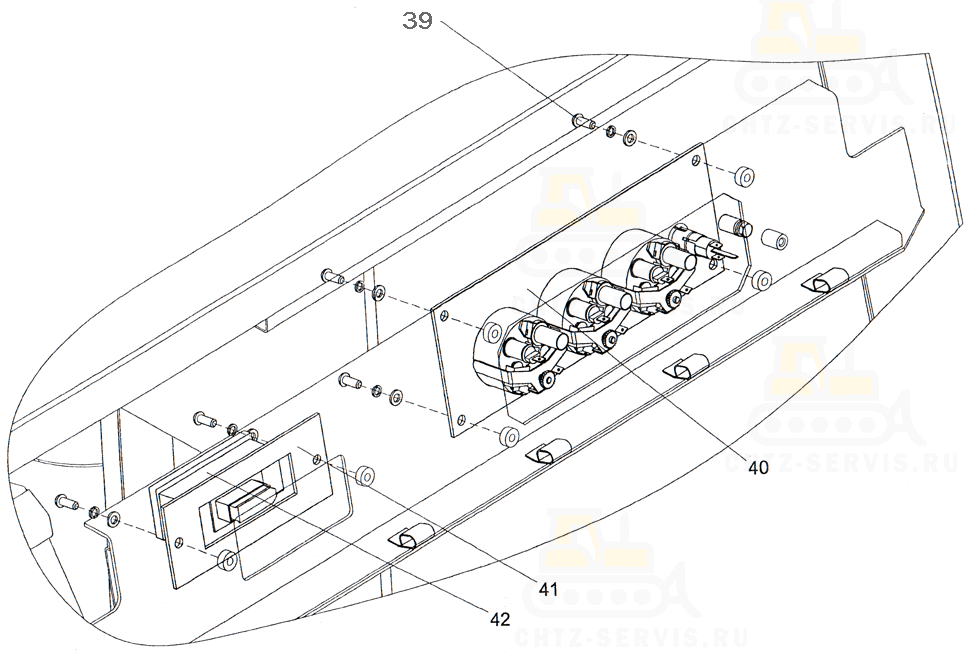

Рис. 62.8. Щиток приборов ПК46

39	-	Винт В.М6-6g×16.58.019 ГОСТ 17473-80	6
40	ПК46.41.01.040 Щиток приборов		1
41	ПК46.41.01.005 Планка		1
42	-	Блок контрольных ламп БКЛ10.1-03 РИВП.453687.003-03ТУ	1

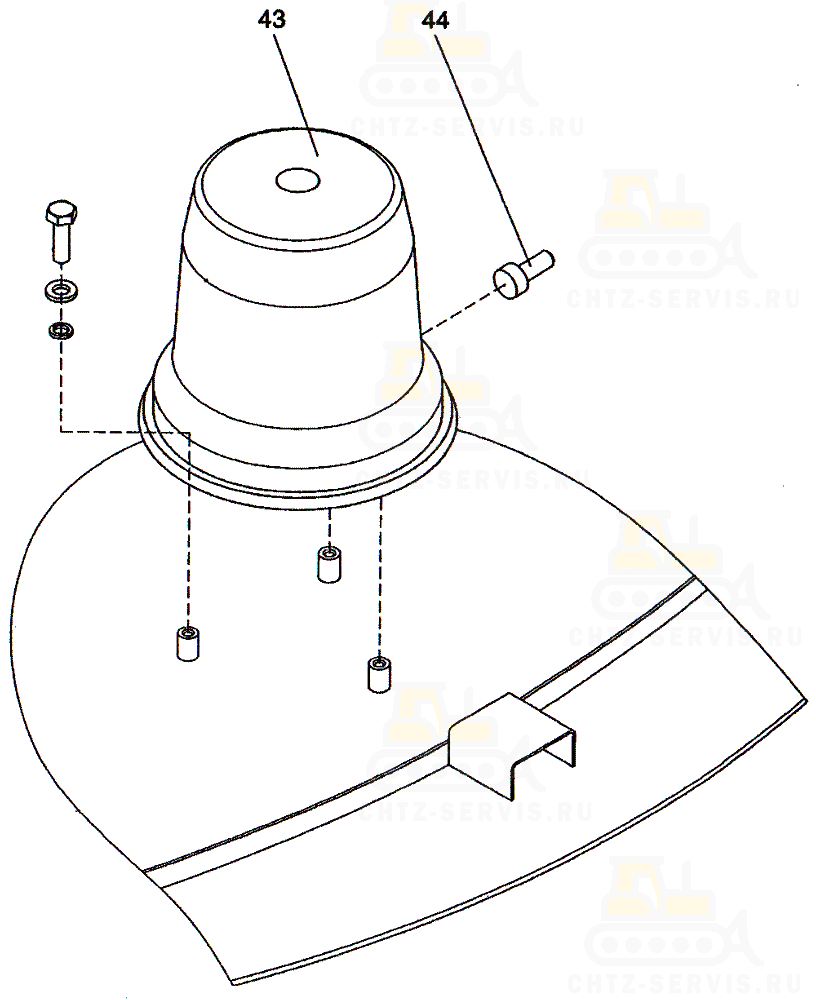

Рис. 62.11. Маяк проблесковый ПК46

43	-	Маяк проблесковый "Спектр24М" ТУ4573-028-36904622-02	1
44	-	Лампа АКГ 24-70 (Н1) ГОСТ 2023.1-88	1

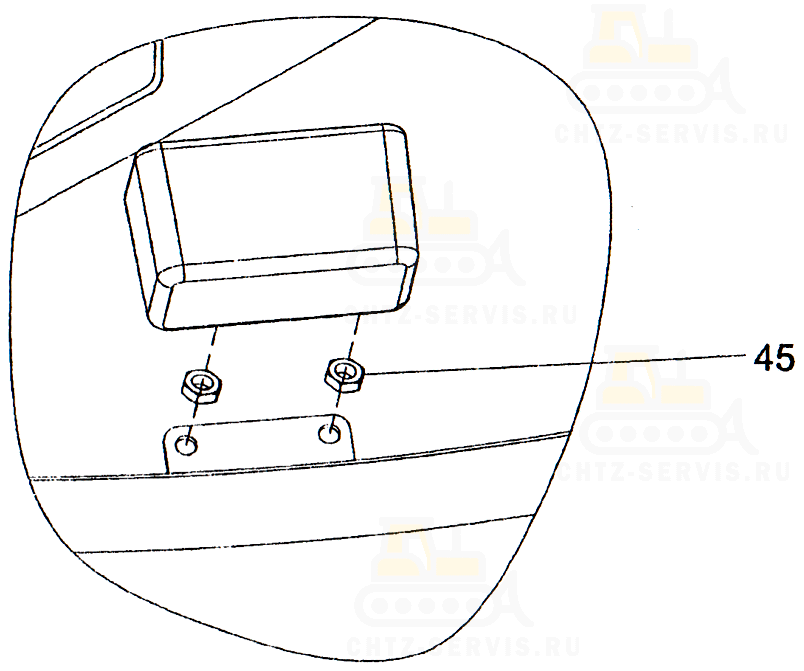

Рис. 62.10. Гайка ПК46

45

-

Гайка М6-6Н.5.019 (S10) ГОСТ 5916-70

2

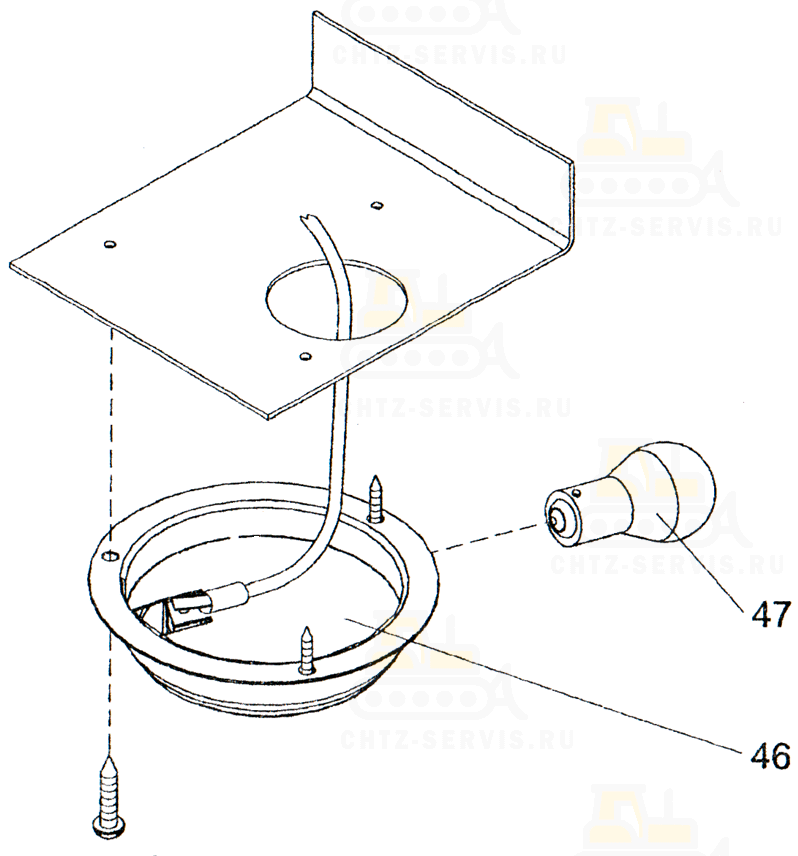

Рис. 62.9. Плафон ПК46

46	-	Плафон ПТ-37-ЗМ	1
47	-	Лампа А 24-21-3 (P21W) ГОСТ 2023.1-88	1

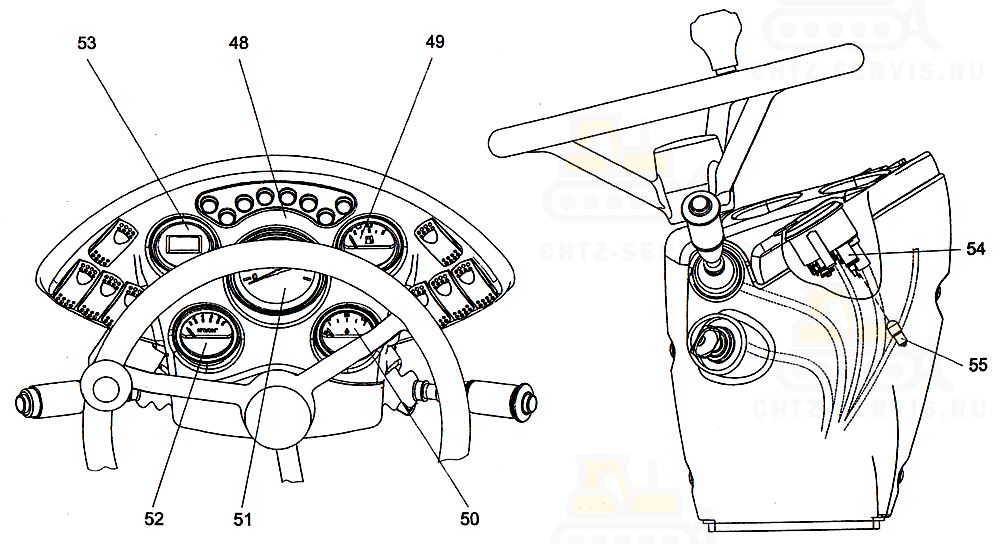

Рис. 62.12. Колонка управления ПК46

48	-	Колонка управления HP-KP.24V-001	1
49	-	Приемник указателя уровня топлива УБ-170М ТУ37.003.614-79	1
50	-	Приемник указателя температуры 36.3807 ОСТ 37.003 076-86	1
51	-	Тахометр 253.3813 ТУ37.003.1251-85	1
52	-	Приемник указателя давления 33.3810 ОСТ 37.003.703-79	1
53	-	Счетчик моточасов / вольтметр УК34.2 РИВП.454381.001 ТУ	1
54	-	Патрон лампы ЛВ211-3714.329 ТУ37.003.689-75	5
55	-	Лампа А 24-1 ГОСТ 2023.1-88	5
