Назначение оборудования бульдозерного ОБ10
Комплекты оборудования бульдозерного ОБ10 предназначены для установки на гусеничные промышленные тракторы класса 10 или агрегаты на их базе:- ОБ10Е – комплект бульдозерного оборудования 80-52-19СП с полусферическим отвалом с гидроперекосом предназначен для работ, требующих высокой производительности, обеспечивает производство работ от вскрыши до разработки отвердевшей глины, разрабатывает песчаный известняк, щебенистый грунт. На этих грунтах, кроме вскрыши, можно рыть траншеи, котлованы и производить другие подобные работы. Категории грунта: I-III – без рыхления, IV – после рыхления
- ОБ10В – комплект бульдозерного оборудования 80-52-20СП с прямым отвалом с гидроперекосом предназначен для работ от вскрыши до разработки отвердевшей глины, разрабатывает песчаный известняк, щебенистый грунт. На этих грунтах, кроме вскрыши, можно рыть траншеи, котлованы и производить другие подобные работы, обеспечивает выполнение планировочных работ. Категории грунта: I-III – без рыхления, IV – после рыхления
- ОБ10В4 – комплект бульдозерного оборудования 70-52-10СП с прямым отвалом с ручным перекосом (для болотоходных тракторов) предназначен для работ на грунтах с малой несущей способностью, подготовки площадок, расчистки дорог от снега, выкорчевки кустов. Категории грунта: I-II
- ОБ10Д – комплект бульдозерного оборудования 80-52-7СП с поворотным отвалом с ручным перекосом предназначен для проведения легких видов бульдозерных дорожно-строительных работ, отсыпки полотна, очистки дорог от грунтовых наслоений или засыпки котлованов, траншеи. Разрабатывает грунты – песчаные, черноземные, легкие глины, песок, щебень и т.д.
Для эксплуатации во всех климатических зонах оборудование выпускается в соответствующем исполнении.
Технические данные ОБ10
| Наименование показателей | Модель | |||
| ОБ10Е | ОБ10В | ОБ10В4 | ОБ10Д | |
| Объем призмы волочения (по ГОСТ 29295), теоретический, м3, не менее | 4,75 | 4,28 | 5,3 | 4,0 |
| Ширина отвала, мм, не менее | 3310 | 3420 | 4260 | 4280 |
| Высота отвала, мм, не менее | 1310 | 1310 | 1370 | 1140 |
| Высота подъема отвала, мм, не менее | 1020 | 1020 | 1220 | 935 |
| Опускание отвала ниже опорной поверхности, мм, не менее | 435 | 435 | 470 | 400 |
| Угол поперечного перекоса отвала (в каждую сторону), градус, не менее: | 10 | 10 | - | - |
| поворотный | - | - | - | 6 |
| Регулировка угла резания, градус | 10 | 10 | 10 | 10 |
| Масса (предельное отклонение массы ±3%) конструкционная, кг, не более | 2510 | 2375 | 2870 | 2650 |
| Гидроцилиндр перекоса 50-50-226сп отвала: | ||||
| количество, шт. | 1 | 1 | - | - |
| диаметр цилиндра, мм | 160 | 160 | - | - |
| диаметр и ход штока, мм | 80x200 | 80x200 | ||
| 80-процентный ресурс до первого капитального ремонта, моточасов, не менее | 10000 | |||
Комплектность поставки указывается в упаковочном листе.

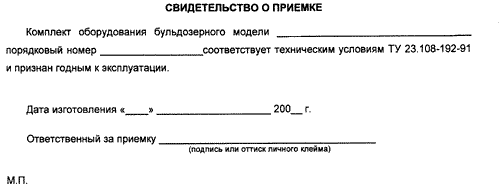

Свидетельства о приёмке и консервации ОБ10
Гарантии изготовителя ОБ10
Предприятие-изготовитель гарантирует соответствие бульдозерного оборудования для Б10М требованиям действующих технических условий при использовании его по назначению и соблюдении требований, изложенных в руководствах по эксплуатации тракторов.Гарантийный срок эксплуатации оборудования в составе агрегата – 24 месяца при наработке не более 3000 моточасов.
Исчисление гарантийного срока начинается со дня ввода изделия в эксплуатацию, но не позднее шести месяцев с момента отгрузки с предприятия-изготовителя.
Гарантия не распространяется на:
- быстро изнашиваемые сменные детали рабочих органов (ножи для Б10М).
Требования безопасности ОБ10
При эксплуатации, техническом обслуживании и проверке бульдозерного оборудования Б10 необходимо соблюдать следующие требования безопасности:- перед проведением землеройных работ получить разрешение от соответствующих организаций
- немедленно прекратить работу, если в зоне производства работ появились люди и им угрожает опасность
- перед проездом через мосты и другие искусственные сооружения, убедиться в их надежности, проверить указания о грузоподъемности и ограничение габарита по дорожным знакам
- переезжать на новое место работы своим ходом только с поднятым отвалом
- при переезде на большие расстояния зафиксировать ОБ при помощи стопоров (рис. 1), закрепив их скобами (рис. 1) за гидроцилиндры трактора Т10.
Во время работы трактора:
- не производить подъем отвала и разработку грунта при продольном уклоне свыше 30°
- не работать на склонах (косогорах) с поперечным уклоном свыше 20°
- не производить повороты при заглубленном отвале оборудования
- не подтягивать и не разбирать гидросистему, находящуюся под давлением
- не производить перекос отвала при максимально поднятом и максимально опущенном отвале.
При перемещении грунта к краю обрыва первыми ходами необходимо оставлять грунт перед краем обрыва, а последующим ходом сталкивать грунт, оставшийся после первых ходов, через край обрыва.
При эксплуатации трактора с оборудованием выполнять меры безопасности, изложенные в руководстве по эксплуатации базового трактора.
