Привод подачи топлива ДЭТ-320 ЧТЗ

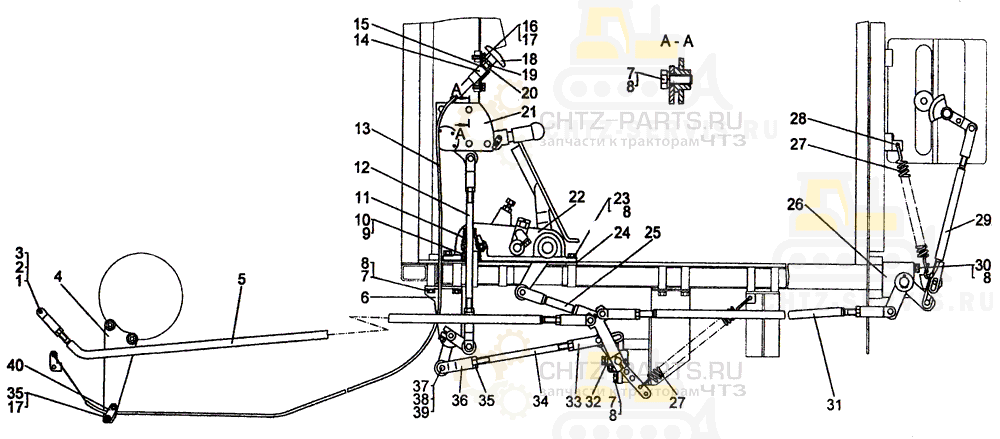

На картинке привод подачи топлива дэт-320 схематично из каталога запчастей ЧТЗ

Привод подачи топлива ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	749-13-5СП Привод подачи топлива		-
1	700-47-359-06 Ось		2
2	-	Шайба 8.01.019	2
3	-	Шплинт 2×16.019	2
4	749-13-155СП Кронштейн		1
5	749-13-151СП Тяга		1
6	749-13-112СП Мостик		1
7	-	Болт M10-6g×25.58.019	10
8	-	Шайба 10 ОТ 65Г09	17
9	-	Лента ΠB×15×0,20 светло- синяя 1 сорта	0,5M
10	-	Проволока КО-1	0,5M
11	785-17-329 Чехол		1
12	700-29-643-07 Тяга		1
13	75-74-104СП Тяга гибкая		1
14	749-13-67 Втулка		1
15	749-13-156СП Опора		1
16	-	Болт M6-6g×20.88.35.019	4
17	-	Шайба 6Т 65Γ 09	6
18	50-74-87 Ручка		1
19	-	Гайка М8-7Н.6.019	1
20	30202 Гайка		5
21	749-13-109СП Привод ручной		1
22	749-13-150СП Мостик педальный		1
23	-	Болт M10-6g×40.58.019	3
24	749-13-11 Прокладка		1
25	749-13-159СП Тяга		1
26	749-13-140СП Мостик		1
27	700-38-5376 Пружина		2
28	749-13-91 Зацеп		1
29	749-13-161СП Тяга		1
30	700-28-845 Болт		2
31	749-13-138СП Тяга		1
32	749-13-139СП Мостик		1
33	749-13-64 Проушина		1
34	700-29-643-06 Тяга		1
35	-	Гайка М6-7Н.6.019	2
36	749-13-63 Проушина		3
37	700-47-360-05 Ось		10
38	-	Шайба 10.02.019	10
39	-	Шплинт 2,5×16.019	10
40	749-13-84 Прижим		1
