Установка электромашин ДЭТ-320 ЧТЗ

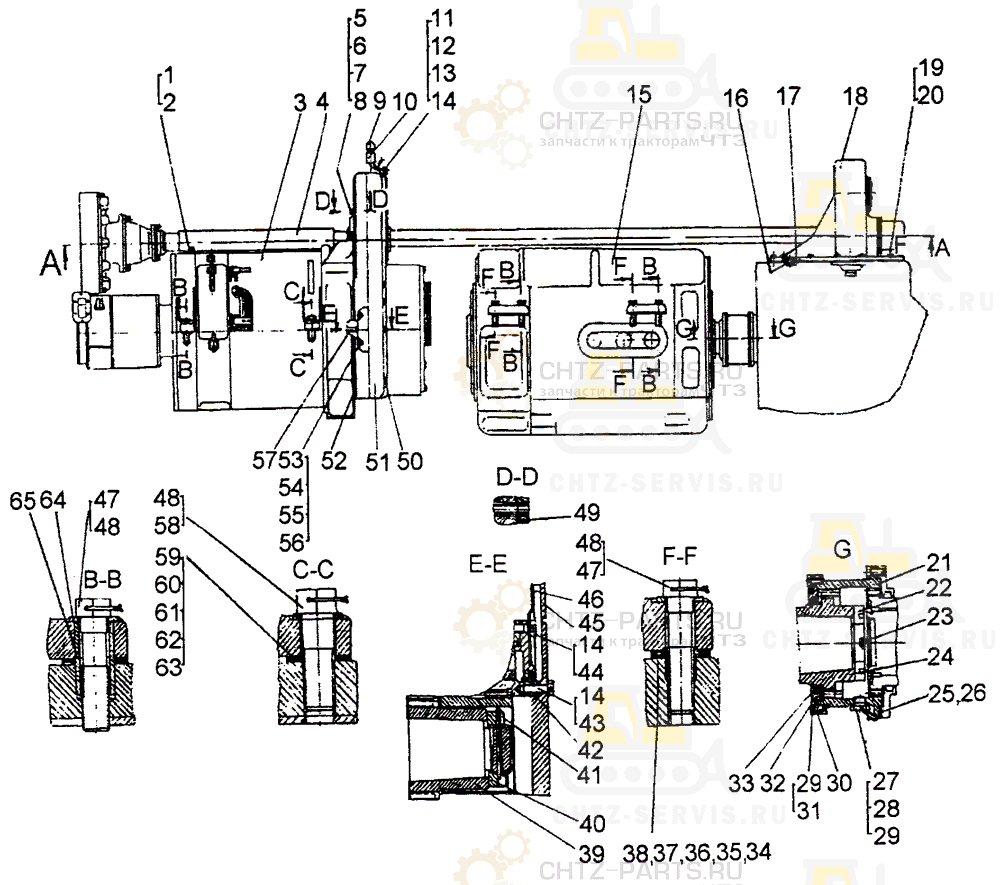

На картинке установка электромашин дэт-320 схематично из каталога запчастей ЧТЗ

Установка электромашин ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	748-50-4СП	Установка электромашин	1
1	-	Болт M8-6g×16.88.35.019	4
2	-	Шайба 8T 65Γ 09	4
3	748-82-349СП Генератор		1
4	748-50-328 Кожух		1
5	700-29-291 Шпилька		2
6	-	Гайка 2M18×1,5.6.H12 45Х.019	2
7	-	Шайба 18.01	2
8	-	Шплинт 4×36.019	2
9	01265СП Сапун		1
10	748-50-241СП Труба		1
11	748-50-630 Переходник		1
12	748-60-130 Штуцер		1
13	-	Кольцо 20×26	2
14	-	Проволока КО 1,4	1,5 M
15	748-82-350СП Электродвигатель с муфтой		1
16	748-18-87 Штифт		3
17	748-50-394 Прокладка		1
18	749-50-154СП Редуктор раздаточный		1
19	700-28-2265 Болт		16
20	-	Шайба 16 OT 65Γ 09	16
21	748-12-115СП Муфта		1
22	8ЮЮ.946.000	Гайка	1
23	748-12-61 Штифт		1
24	748-12-63 Шестерня		1
25	748-12-76 Прокладка		1
26	748-12-77 Прокладка		5
27	700-37-2129 Пробка		1
28	-	Кольцо 24×30	1
29	-	Проволока КО 1,6	5,8 M
30	748-12-57 Прокладка		1
30	748-12-57-1 Прокладка ¹		1
31	700-28-2342 Болт		15
32	748-12-73 Крышка		1
33	748-12-18 Сальник		1
34	700-31-533 Шайба		6
35	700-31-534 Шайба		6
36	700-31-535 Шайба		6
37	700-31-536 Шайба		3
38	700-31-537 Шайба		3
39	700-50-467 Муфта		1
40	700-30-248 Гайка		1
41	-	Шплинт 6,3×63.019	1
42	-	Кольцо 105-112-46-2-2	1
43	700-28-1088 Болт		10
44	700-28-883-01 Болт		10
45	749-04-167СП Крыльчатка		1
46	749-04-154СП Улитка		1
47	700-28-382 Болт		8
48	-	Проволока КО 2	6,3 M
49	748-50-288 Прокладка		2
49	748-50-288-1 ¹	Прокладка	2
50	700-29-269 Шпилька		16
51	749-50-157СП Редуктор привода генератора		1
52	748-50-393 Прокладка		1
52	748-50-393-1 ¹	Прокладка	1
53	351-19A Гайка		20
54	700-29-268 Шпилька		4
55	-	Шайба 14.01	20
56	-	Шплинт 3,2×32.019	20
57	700-32-221 Штифт		2
58	700-28-398 Болт		2
59	748-50-317 Прокладка		4
60	748-50-318 Прокладка		4
61	748-50-319 Прокладка		4
62	748-50-320 Прокладка		4
63	748-50-321 Прокладка		4
64	700-31-2569 Шайба		8
65	748-50-409 Втулка		5
¹ Заказывать для тропиков.

Поз.	Номенклатурный номер	Наименование детали	Кол.
1	748-50-535 Фланец		1
2	700-28-911 Болт		10
3	-	Проволока КО 1,4	1 м
4	749-50-188 Вал передний		1
5	-	Проволока КО 2	2,1 м
6	3082 Гайка		1
7	-	Шплинт 2×25.019	1
8	748-50-177 Муфта		1
9	700-28-910 Болт		10
10	748-50-149 Кольцо уплотнительное		1
11	700-58-2461 Кольцо		1
12	748-50-148 Крышка разрезная		2
13	749-50-155СП Вал карданный		1
14	712-14-274 Кольцо		1
15	712-14-273 Шайба		1
16	700-28-2452 Болт		1
17	-	Масленка 1.3.И6	2
18	-	Винт BM5-6g×10.58.019	18
19	748-50-398 Накладка		3
20	748-50-397 Уплотнение		3
21	748-50-618 Кольцо разрезное		2
22	748-50-215СП Муфта		1
23	700-28-370 Болт		6
24	-	Гайка 2M18×1,5-6H.12.45X.019	6
25	-	Шплинт 4×32.019	6
26	749-50-152СП Муфта фрикционная		1
27	700-28-2339 Болт		16
28	700-31-944-02 Шайба отгибная		16
