Редуктор раздаточный ДЭТ-320 ЧТЗ

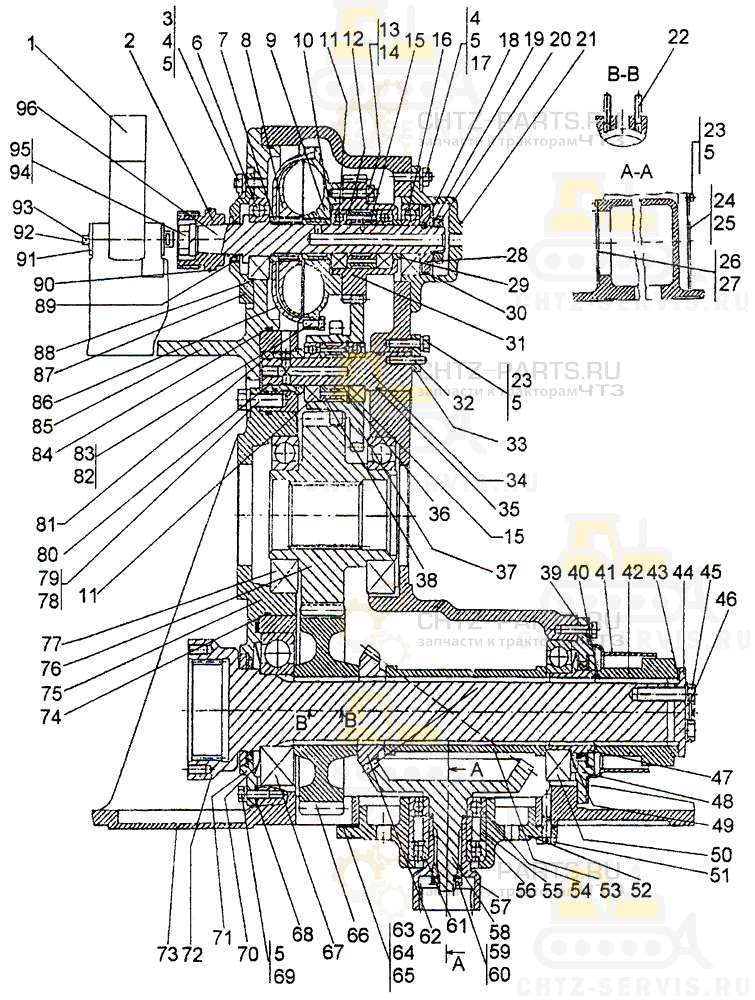

На картинке редуктор раздаточный дэт-320 схематично из каталога запчастей ЧТЗ

Редуктор раздаточный ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	749-50-154СП Редуктор раздаточный		-
1	701-212-c6123CB Хомут стартера		2
2	3308-233-2 Шлицевая муфта		1
3	-	Шпилька 2M8×22.66.016	6
4	-	Гайка M8×1-6H.8.45.019	12
5	-	Шайба 8Т 65Г 09	32
6	-	Подшипник 50306	1
7	749-50-201 Втулка		1
8	172.47.042СП Колесо турбинное		1
9	749-50-159СП Колесо насосное		1
10	749-50-143 Кольцо		1
11	-	Подшипник 205	4
12	749-50-138 Втулка		1
13	700-31-1167 Планка замковая		3
14	351-02 Гайка М8		6
15	749-50-137 Втулка		2
16	-	Подшипник 305	1
17	-	Шпилька 2М8×18.66.016	6
18	-	Шарик Б5-200	1
19	700-31-925 Шайба стопорная		1
20	700-30-598 Гайка круглая		1
21	749-50-196 Крышка		1
22	-	Шпилька М8×30.66.019	2
23	-	Болт M8-6g×20.88.35.019	20
24	748-50-598 Прокладка		1
25	748-50-599 Крышка		1
26	748-50-597 Прокладка		1
27	748-50-607 Крышка		1
28	749-07-47 Крышка		1
29	749-50-202 Втулка		1
30	749-07-48 Кольцо уплотнительное		1
31	749-50-206 Колесо зубчатое		1
32	700-29-260 Шпилька		1
33	749-50-216 Планка		1
34	749-50-163СП Ось		1
35	46822 Кольцо		2
36	700-39-493 Кольцо В52		1
37	749-50-208 Втулка		1
38	749-50-205 Блок шестерен		-
39	748-50-160 Прокладка		8
39	748-50-160-01 Прокладка		8
40	301-161А Кольцо уплотнительное		3
41	700-28-2197 Болт		3
42	-	Проволока КО 2,0	0,15 M
43	748-50-499 Крышка		1
44	748-50-498 Втулка		1
45	700-40-2014 Кольцо		2
46	748-50-205СП Чехол		1
47	749-50-209 Втулка распорная		1
48	748-50-123СП Крышка		1
49	748-50-157 Кольцо маслоотражательное		1
50	-	Подшипник 213	1
51	749-50-213 Стакан		1
52	700-28-911 Болт		8
53	748-50-596-01 Втулка		1
54	-	Подшипник 207	1
55	748-50-384 Втулка		1
56	748-50-383 Втулка		1
57	748-50-144СП Муфта		1
58	749-50-191 Колесо зубчатое		1
59	700-30-2322 Гайка		1
60	700-31-490 Шайба стопорная		1
61	-	Подшипник 42207	1
62	749-50-192 Шестерня		1
63	749-50-214 Прокладка		3
64	749-50-214-01 Прокладка		3
65	749-50-214-02 Прокладка		3
66	749-50-212 Колесо зубчатое		1
67	-	Подшипник 312	1
68	748-50-577 Прокладка		5
69	700-28-910 Болт		14
70	748-50-156 Кольцо маслоотражательное		1
71	748-50-122СП Крышка		1
72	748-50-601 Вал ведущий		1
73	749-50-204 Корпус		1
74	358.48.056 Кольцо		1
75	749-50-207 Крышка		1
76	749-50-210 Колесо зубчатое		1
77	-	Подшипник 216	2
78	2816 Болт		6
79	-	Шайба 12 ОТ 65 09	6
80	-	Кольцо 018-022-25-2-2	1
81	749-50-215 Втулка		1
82	700-31-930 Планка замковая		4
83	-	Болт M6-6g×14.88.35.016	8
84	303-12 Кольцо		1
85	749-50-194 Ложе		1
86	749-50-198 Кожух		1
87	749-50-193 Крышка		1
88	700-39-370 Кольцо пружинное		1
89	Сб.327-18-1А Манжета армированная		1
90	3308-289 Кольцо уплотнительное		1
91	-	Шайба 18 ОТ 65Γ 09	1
92	703-12-28 Ось		2
93	-	Шплинт 2,5×25.019	4
94	-	Гайка M18×1,5-7H.6.019	1
95	-	Шайба 14.01	4
96	749-50-200 Вал		1
