Планетарный механизм поворота ДЭТ-320 ЧТЗ

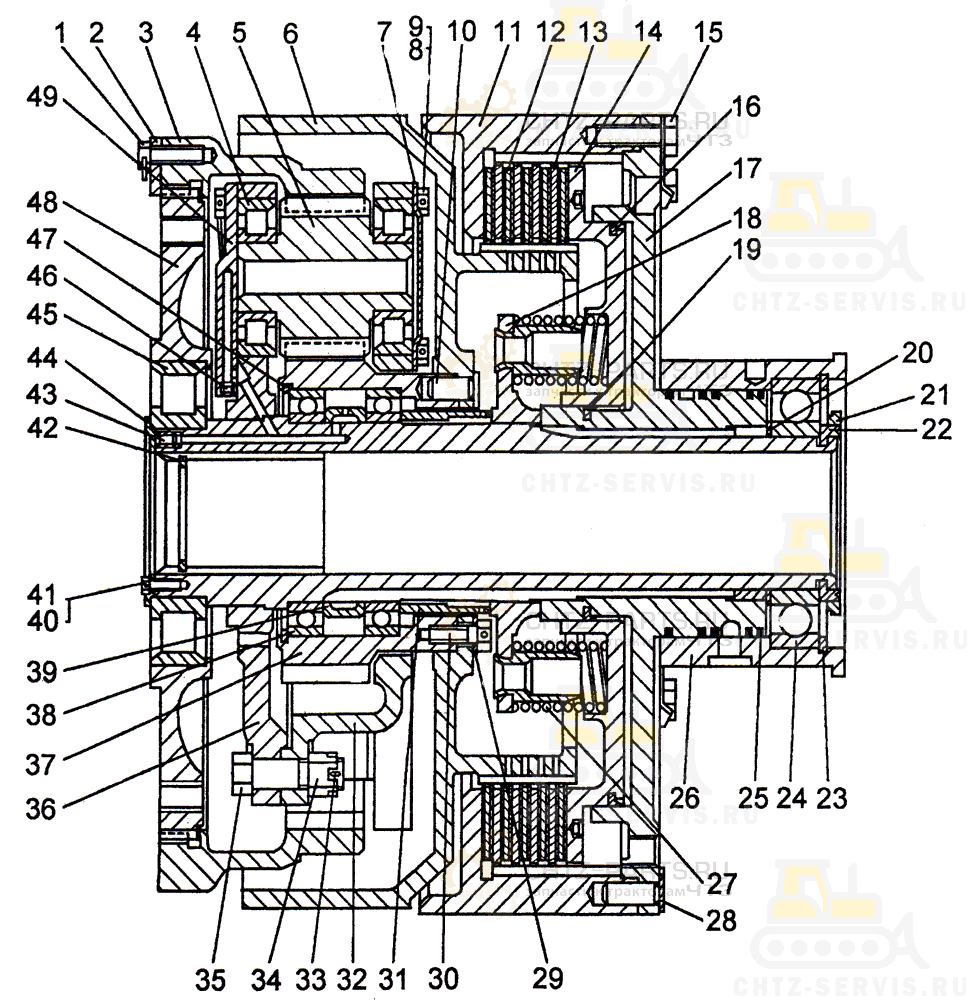

На картинке планетарный механизм поворота дэт-320 схематично из каталога запчастей ЧТЗ

Планетарный механизм поворота ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
	748-16-161СП Планетарный механизм поворота
	748-16-162СП Планетарный механизм поворота
1	700-28-2342 Болт		12
2	748-16-167 Планка		6
3	748-16-165 Колесо зубчатое		1
4	-	Подшипник 12308ЛМ	8
5	748-16-110 Сателлит		4
6	748-16-103 Барабан ¹		1
7	748-16-127 Крышка		4
8	700-28-2036 Болт		32
9	-	Проволока КО 1,4	4,1 M
10	700-32-2213 Штифт ^{1, 2}		12
11	748-16-70 Барабан ²		1
12	748-16-102СП Диск		5
13	748-16-23 Диск		4
14	748-16-67 Диск нажимной		1
15	700-28-2343 Болт ²		12
15	700-28-2343-01 Болт		12
16	748-16-57 Манжета		1
17	748-16-111СП Фланец ²		1
18	748-16-103СП Водило пружин		1
19	748-16-22 Манжета		1
20	748-16-62 Кольцо		1
21	748-16-17 Кольцо замковое		1
22	748-16-16 Кольцо разрезное		2
23	700-39-57 Кольцо стопорное		1
24	-	Подшипник 218	8
25	748-16-19 Кольцо уплотнительное		5
26	748-16-118СП Стакан ³		1
26	748-16-119СП Стакан ⁴		1
27	700-38-383 Пружина ⁵		12
28	748-16-122 Планка стопорная ²		6
29	748-16-26 Шайба		1
30	700-28-2341 Болт ¹		6
31	748-16-27 Втулка распорная		1
32	748-16-107 Водило ⁶		1
33	-	Шплинт 4×36.019 ⁶	8
34	-	Гайка 2M16×1,5-7Н.6 ⁶	8
35	700-28-234 Болт ⁶		8
36	748-16-160СП Водило ⁶		1
37	748-16-108 Шестерня солнечная ¹		1
38	-	Подшипник 1000921	2
39	748-16-111 Втулка распорная		1
40	700-35-2124 Винт		4
41	-	Проволока КО 1,6	2 M
42	700-58-2400 Кольцо ⁶		1
43	-	Винт BM8-8g×12.14H ⁶	4
44	748-16-114 Крышка		1
45	-	Подшипник 2220К	1
46	-	Винт BM6-6g×8.14H	4
47	700-39-55 Кольцо стопорное		1
48	748-16-166 Фланец		1
49	748-16-162 Крышка		4
¹ Заказывать комплект 748-16-145СП. ² Заказывать комплект 748-16-144СП. ³ Входит в 748-16-162СП. ⁴ Входит в 748-16-161СП. ⁵ Заказывать комплект из 12 штук. ⁶ Заказывать комплект 748-16-165СП.
