Колесо ведущее ДЭТ-320 ЧТЗ

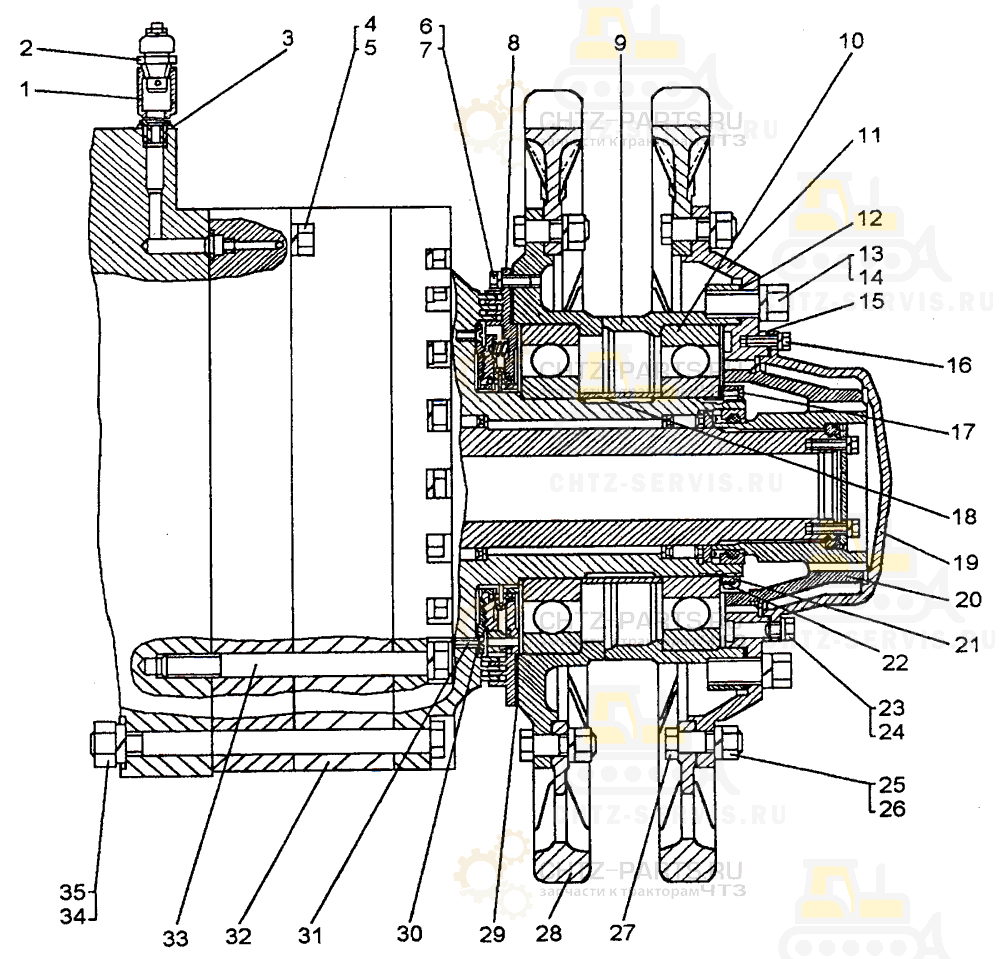

На картинке колесо ведущее дэт-320 схематично из каталога запчастей ЧТЗ

Колесо ведущее ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	748-19-259СП Колесо ведущее
1	748-20-868-02 Штуцер		1
2	01265СП Сапун		1
3	-	Кольцо 20×26	1
4	700-28-2472-01 Болт		2
5	-	Шайба 27 65Γ 09	23
6	700-2343-01 Болт		8
7	-	Шайба 12 ОТ 65Γ 09	20
8	748-19-103СП Уплотнение		1
9	748-19-118СП Барабан		1
10	-	Подшипник 244АК	2
11	748-19-270 Муфта		1
12	748-19-10 Прокладка		1
12	748-19-10-1 Прокладка ¹		1
13	700-28-2312 Болт		14
14	-	Шайба 30 65Γ 09	14
15	748-19-274 Прокладка		1
15	748-19-365 Прокладка ¹		1
16	700-28-2173 Болт		12
17	-	Винт BM8×1-8g×18.58.019	3
18	748-19-9 Втулка		1
19	748-19-272 Крышка		1
20	748-19-321 Муфта		1
21	700-28-2317 Гайка		1
22	700-31-2560 Шайба стопорная		1
23	700-37-317 Пробка ¹		1
23	700-37-317-02 Пробка		1
24	-	Кольцо 16×22	1
25	-	Гайка М24-7Н.6.019	28
26	-	Шайба 24T 65Γ 09	28
27	700-28-2207 Болт		28
28	748-19-1 Венец		2
29	748-19-11 Прокладка		1
29	748-19-11-1 Прокладка ¹		1
30	748-19-22 Прокладка		1
30	748-19-22-1 Прокладка ¹		1
31	700-35-553-01 Винт		12
32	748-19-250СП Редуктор бортовой		1
33	700-28-2472 Болт		18
34	700-28-2473 Болт		3
35	-	Гайка M27×2-7H6.019	3
¹ Заказывать для тропиков.
