Главная передача ДЭТ-320 ЧТЗ

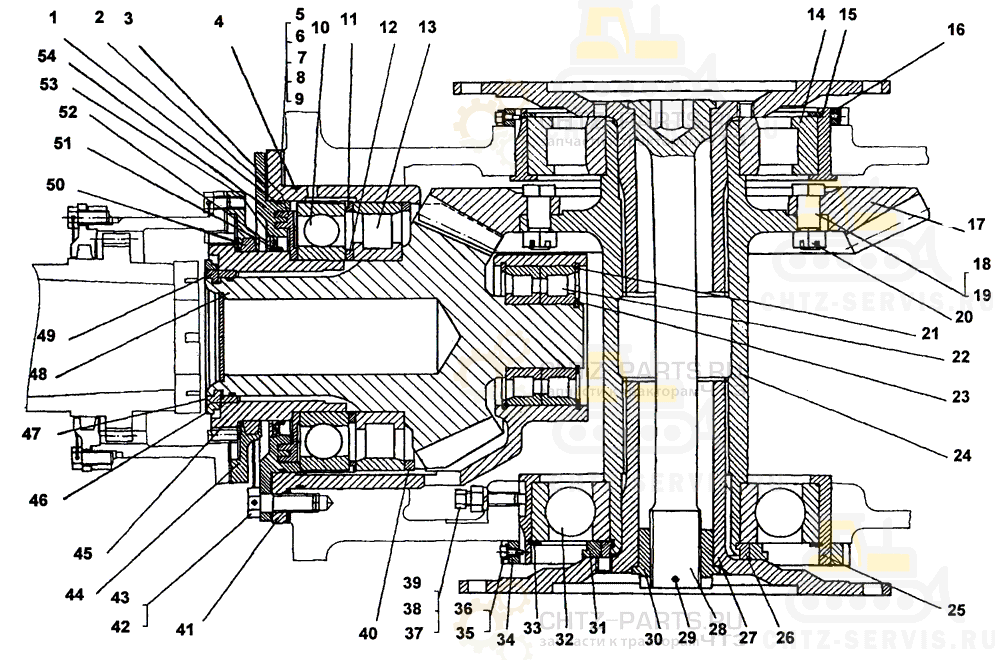

На картинке главная передача дэт-320 схематично из каталога запчастей ЧТЗ

Главная передача ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	749-12-2СП	Главная передача
1	700-40-7125 Кольцо уплотнительное		1
2	748-12-49 Прокладка		3
2	748-12-49-1 Прокладка		3
3	748-12-70 Лабиринт		1
4	700-40-3691 Кольцо		1
5	748-12-65 Прокладка		2
6	748-12-66 Прокладка		2
7	748-12-67 Прокладка		2
8	748-12-68 Прокладка		2
9	748-12-79 Прокладка		2
10	-	Подшипник 226Л	1
11	748-12-46 Кольцо		1
12	748-12-47 Кольцо		1
13	-	Подшипник 2226М	1
14	-	Подшипник 32322М	1
15	748-16-77 Стакан		1
16	748-16-52 Гайка кольцевая		1
17	748-16-74 Шестерня коническая ¹		1
18	748-16-93 Болт ¹		15
19	-	Шплинт 4×32.019	15
20	700-30-2328 Гайка		15
21	748-12-5 Кольцо стопорное		2
22	-	Подшипник 2311К	2
23	748-12-39 Кольцо стопорное		1
24	748-16-75 Ступица		1
25	748-16-76 Стакан		1
26	748-16-129 Кольцо разрезное		2
27	748-16-78 Фланец		2
28	748-16-80 Болт стяжной		1
29	-	Шплинт 5×71.019	1
30	748-16-79 Гайка		1
31	748-16-130 Кольцо замковое		1
32	-	Подшипник 322	1
33	700-39-58 Кольцо стопорное		2
34	748-16-51 Гайка кольцевая		1
35	700-31-544 Шайба отгибная		2
36	700-35-2160 Винт стопорный		2
37	-	Шайба 12ОТ65Г09	1
38	-	Гайка М12-7Н.6.019	1
39	-	Винт BM12-8g×50.14H.019	1
40	748-12-45 Кольцо		1
41	748-12-78 Стакан		1
42	-	Проволока КО 1,6	1,0M
43	-	Болт 3M16×1,56g×45.88.38XC.016	10
44	748-12-74 Крышка		1
45	748-12-109CΠ Муфта		1
46	748-12-20 Кольцо стопорное		1
47	700-40-3769 Кольцо 095-101-36-2-2		1
48	748-12-72 Шестерня коническая ¹		1
49	748-12-19 Кольцо разрезное		2
50	748-12-54 Сальник		1
51	701-212-42 Манжета ²		1
52	700-58-2475 Кольцо нажимное ²		1
53	700-38-2787 Пружина ²		1
54	748-12-71 Крышка ²		1
^l Заказывать комплект 748-16-152СП. ² Заказывать комплект 748-12-111СП.
