Бортовой редуктор ДЭТ-320 ЧТЗ

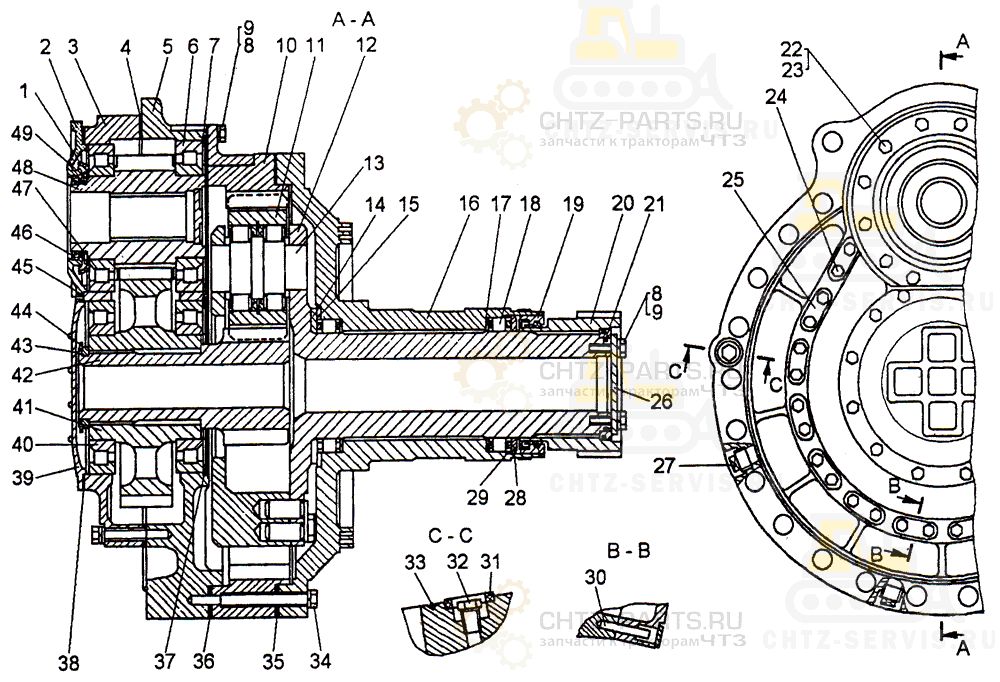

На картинке бортовой редуктор дэт-320 схематично из каталога запчастей ЧТЗ

Бортовой редуктор ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	748-19-250CΠ Бортовой редуктор ¹
1	748-19-333 Маслоотражатель		1
2	748-19-332 Крышка		1
3	748-19-291 Крышка		1
4	748-19-247 Прокладка		1
4	748-19-368 Прокладка ³		1
5	748-19-258CΠ Картер ²		1
6	-	Подшипник 42224М	2
7	700-58-2511 Кольцо В215		1
8	700-28-2338 Болт		8
9	-	Шайба 14 ОТ 65Γ 09	45
10	748-19-257CΠ Колесо зубчатое		1
11	748-19-315 Колесо зубчатое ⁴		4
12	748-19-252CΠ Водило ⁵		1
13	748-19-322 Ось ⁴		4
14	748-19-295 Кольцо		1
15	748-19-305 Кольцо		1
16	748-19-324 Кронштейн ⁶		1
17	748-19-306 Кольцо		2
18	748-19-262CΠ Подшипник		2
19	748-19-230CΠ Сальник		1
20	748-19-246CΠ Муфта		1
21	700-40-7105 Кольцо уплотнительное		1
22	-	Болт M12-6g×30.58.019	24
23	-	Шайба 12 ОТ 65Γ 09	24
24	700-28-2435 Болт		32
25	700-31-540 Шайба		14
26	700-31-2559 Шайба		1
27	700-37-471 Пробка		4
28	748-19-307 Кольцо		1
29	748-19-312 Кольцо		1
30	748-19-66 Штифт		14
31	700-40-6048 Кольцо		2
32	371	Пробка	2
33	748-19-246 Шнур резиновый		1
34	700-28-2434 Болт		5
35	748-19-329 Прокладка		1
35	748-19-330 Прокладка ¹		1
36	748-19-327 Прокладка		1
36	748-19-328 Прокладка ³		1
37	700-58-2510 Кольцо В250		1
38	748-19-302 Прокладка		5
38	748-19-366 Прокладка ³		5
39	748-19-308 Крышка		1
40	-	Подшипник 42228М1	2
41	748-19-320 Колесо зубчатое		1
42	748-19-314 Колесо зубчатое		1
43	748-19-250 Кольцо разрезное		1
44	748-19-249 Кольцо		1
45	748-19-301 Прокладка		5
45	748-19-367 Прокладка ³		5
46	-	Манжета ll.1-100×125-4	1
47	700-58-2091 Кольцо В110		1
48	748-19-261СП Колесо зубчатое		1
49	748-19-340 Кольцо пружинное		1
¹ Заказывать комплект 748-19-265CΠ. ² Заказывать комплектно 748-19-258СП и 748-19-291. ³ Заказывать для тропиков. ⁴ Заказывать комплект 748-19-264CΠ. ⁵ Заказывать комплект 748-19-263CΠ. ⁶ Заказывать комплект 748-19-266CΠ.
