Подготовка бульдозера к работе и порядок работы ДЭТ-250М2Б1 инструкция

Установка бульдозерного оборудования на трактор ДЭТ-250М2Б1

Расстопорить, вынуть пальцы 3, 12 (рис. 6) и крестовины 4 с осями 5. Отвернуть болты 14 (рис. 5), снять крышки 10 и 11 с прокладками и вынуть опоры 9 из гнезд толкающих брусьев.

Установить опору 749-96-110 6 (рис. 4) с пробками в правое, а опору 12 в левое гнездо тележек ходовой части трактора, закрепить болтами с пружинными шайбами. Момент затяжки болтов 950 ± 50 Н/м (95 ± 5 кгс/м). Вывернуть пробки 23 (рис. 5) из опоры.

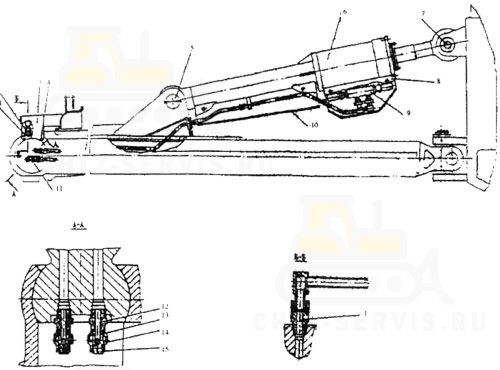

Отвернуть болты 4 (рис. 13), снять кожух 3 и вывернуть заглушки из трубок. Ввернуть проходник 1 и штуцер 12 с муфтой 14, уплотнительными кольцами 13 и застопорить кольцом
Установить толкающие брусья на подставки по высоте и ширине шаровых опор, установленных на тракторе.
Установить отвал на подставках вертикально.

Установить в проушины «толкающих брусьев 749-96-135СП крестовину 16 (рис. 5) с осью 17. Ввести толкающие брусья с крестовинами 16 в проушины отвала 1, и в совмещенные отверстия вставить палец 20, при этом крестовина 16 должна устанавливаться внутрь проушины отвала, согласно выноске 1. Установить ригель 18, закрепить болтами 19 с пружинными шайбами.

Установить размер 1950 мм между центрами проушин раскоса 3. Установить проушину раскоса в проушину отвала, в совмещенные отверстия вставить палец 6, с двух сторон застопорить палец полукольцами 5, установив на них кольца 7, и закрепить кольца болтами 4 с пружинными шайбами.
Осторожным въездом трактора опоры 6, 12 (рис. 4), установленные на тракторе, ввести в гнезда толкающих брусьев 3 и 11.
Навернуть гайки 11 (рис. 13) и затянуть.

Вставить болты 5 (рис. 4) в отверстия крышек 4, установить прокладки, крышки, завернуть болты 5 и затянуть. Навернуть гайки 2 (рис. 13) на проходник 1, установить кожух 3, ввернуть болты 4 и затянуть. Пустить двигатель. Выдвинуть шток до размера 1950 мм между центрами отверстий проушин гидрораскоса. В совмещенные отверстия вставить палец 6, с двух сторон застопорить палец полукольцами 5, установив на них кольца 7, и закрепить кольца болтами 4 с пружинными шайбами.

Ввести головки штоков гидроцилиндров трактора в кронштейны отвала, вставить два пальца 7 (рис. 4) и застопорить полукольцами 8, колпачком 9 и шплинтом 23.

Установить тягу 16 на шаровые опоры отвала и трактора, для чего:

• отвернуть болты 2 (рис. 9);
• снять крышки 3 и 7, прокладки 4 и сухари 6;
• установить прокладки и сухари на шаровые опоры отвала и трактора;
• установить тягу на сухари;
• установить крышки 3 и 7, поджав прокладки 4 к сухарям, и затянуть болтами 2 с пружинными шайбами.

После сборки и установки бульдозерного оборудования на трактор заполнить гидроцилиндры рабочей жидкостью, для этого произвести подъем, опускание и перекос отвала (не менее трех раз) и долить в гидробак рабочую жидкость.

Внешним осмотром проверить отсутствие видимых дефектов сварных швов, утечки рабочей жидкости через уплотнения и резьбовые соединения. Проверить работу бульдозера или бульдозера с рыхлителем, для этого провести подъем, опускание и перекос отвала, обращая внимание на плавность перемещения рабочих органов. Проверить работу гидросистемы вывешиванием передней части бульдозера на отвале (не менее трех раз).

Установка угла резания и поперечного перекоса отвала ДЭТ-250М2Б1

В зависимости от категории разрабатываемых грунтов и характера выполняемой работы установить отвал ДЭТ-250 в требуемое положение, для чего:

• вращением винтового раскоса 749-96-139СП установить необходимый угол резания отвала;
• установить гидрораскосом 749-72-240СП необходимый поперечный перекос отвала, при этом отвал должен быть поднят над землей не менее 0,5 м.

Порядок работы бульдозером ДЭТ-250М2Б1

Полный цикл работы бульдозером состоит из операций;

1. опускание отвала ДЭТ-250 и установка его в требуемое положение;
2. врезание и заполнение отвала грунтом;
3. перемещение грунта к месту укладки;
4. разгрузка (укладка) грунта;
5. возвращение бульдозера в забой.

Для увеличения объема перемещаемого грунта и уменьшения потерь в процессе перемещения необходимо:

• перемещать фунт или строительные материалы двумя-тремя спаренными бульдозерами;
• перемещать грунт или строительные материалы в траншее;
• перемещать грунт с промежуточными валами;
• использовать перекос отвала.

Для получения наибольшей производительности разработку грунта вести так, чтобы грунт срезать и передвигать сверху вниз.
Это позволяет увеличить объем грунта перед отвалом и скорость его перемещения. Уклон разрабатываемых слоев должен быть не более 0,35 рад (20°).
Технология проведения работ должна составляться с учетом максимальной загрузки бульдозера.

Установка углов и глубины рыхления ДЭТ-250М2Б1

В зависимости от категории разрабатываемых грунтов и характера выполняемой работы установить необходимую глубину рыхления за счет установки зуба 749-98-141СП в одно из четырех фиксированных положений, для чего:

• установить зуб на поверхность грунта;
• гидроцилиндром 749-72-189СП изменения вылета зуба расстопорить его;
• подъемом или опусканием рабочей балки совместить требуемое отверстие зуба с отверстием в рабочей балке (совместить метки на зубе с верхней кромкой гнезда рабочей балки);
• застопорить зуб гидроцилиндром изменения вылета зуба.

Замена наконечника и накладки рыхлителя ДЭТ-250М2Б1

Для замены наконечника 749-98-88 и накладки необходимо:

• поднять зуб 749-98-141СП над поверхностью грунта с зазором 100...200 мм (для замены накладки можно без зазора);
• выбить палец с втулкой;
• заменить наконечник или накладку 749-98-89, совместив отверстия в них с соответствующими отверстиями на стойке;
• забить палец с втулкой до совмещения втулки с проточкой в отверстии стойки.

Порядок работы рыхлителем ДЭТ-250М2Б1

Перед началом работы очистить бульдозером предполагаемую площадь рыхления.

Рыхление производить только при прямолинейном движении параллельными или взаимно перпендикулярными резами. Рыхлить рекомендуется сверху вниз там, где это возможно. На плотных, скальных грунтах лучше рыхлить постепенно, слоями.

Первый проход на половину глубины позволяет разрыхлить грунт, поэтому второй проход можно сделать на полную глубину при затрате меньших усилий.

Глубина рыхления должна быть такой, чтобы не допускать отрыва от поверхности земли передней или задней части трактора, так как в этом случае увеличивается проскальзывание гусениц ДЭТ-250 (буксование), снижается скорость и производительность рыхления.

При рыхлении очень твердых, скальных и мерзлых грунтов допускается применять трактор-толкач того же тягового класса, что и класс базового трактора.

Во избежание поломок рыхлителя ДЭТ-250 не производить поворот бульдозера при рыхлительных работах.
