Трубопровод высокого давления ДЭТ-250 ЧТЗ

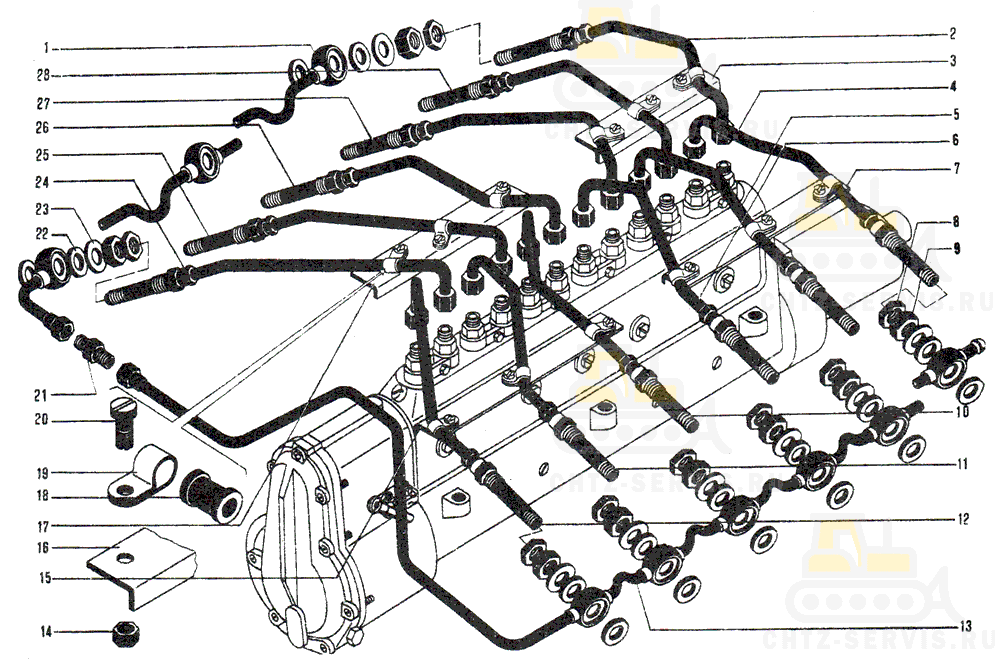

На картинке трубопровод высокого давления дэт-250 схематично из каталога запчастей ЧТЗ

Трубопровод высокого давления ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	323-56 Угольник крепления труб ²		2	0,138
1	Сб.3334-175-7 Труба отвода топлива		1	0,674
2	Сб.323-11-9 Труба 1-го правого цилиндра ²		1	0,35
3	Сб.323-35-4 Труба		1	1,171
4	Сб.323-12-9 Труба 1-го левого цилиндра ³		1	0,359
5	Сб.323-10-9 Труба 2-го левого цилиндра ³		1	0,338
6	Сб.323-08-9 Труба 3-го левого цилиндра ³		1	0,328
7	Сб.323-36-4 Труба		1	1,201
8	351-14 Гайка M18×1,5		12	0,024
9	323-92 Гайка M18×1,5		12	0,012
10	Сб.323-06-9 Труба 4-го левого цилиндра ⁴		1	0,323
11	Сб.323-04-9 Труба 5-го левого цилиндра ⁴		1	0,31
12	Сб.323-02-9 Труба 6-го левого цилиндра		1	0,323
13	Сб.3334-175-6 Труба отвода топлива		1	0,619
14	351-13 Гайка М5		12	0,0012
15	Сб.323-34-4 Труба		1	1,117
16	323-55 Угольник крепления труб ¹		2	0,138
17	Сб.323-33-4 Труба		1	1,38
18	323-44-2 Прокладка		12	0,001
19	323-43-2 Скоба для крепления трубок		12	0,005
20	356-22 Винт M5×12		12	0,003
21	3334-241 Штуцер		1	0,025
22	3334-171 Кольцо уплотнительное		24	0,0024
23	323-91-1 Шайба		12	0,003
24	Сб.323-01-9 Труба 6-го правого цилиндра ¹		1	0,335
25	Сб.323-03-9 Труба 5-го правого цилиндра ¹		1	0,319
26	Сб.323-05-9 Труба 4-го правого цилиндра ¹		1	0,316
27	Сб.323-07-9 Труба 3-го правого цилиндра ²		1	0,317
28	Сб.323-09-9 Труба 2-го правого цилиндра ²		1	0,328
¹ Комплектно заказывать по сб.323-33-4. ² Комплектно заказывать по сб.323-35-4. ³ Комплектно с деталью 323-55 заказывать по сб.323-36 4. ⁴ Комплектно с деталью 323-56 заказывать по сб.323-34-4.
