Трубопровод низкого давления ДЭТ-250 ЧТЗ

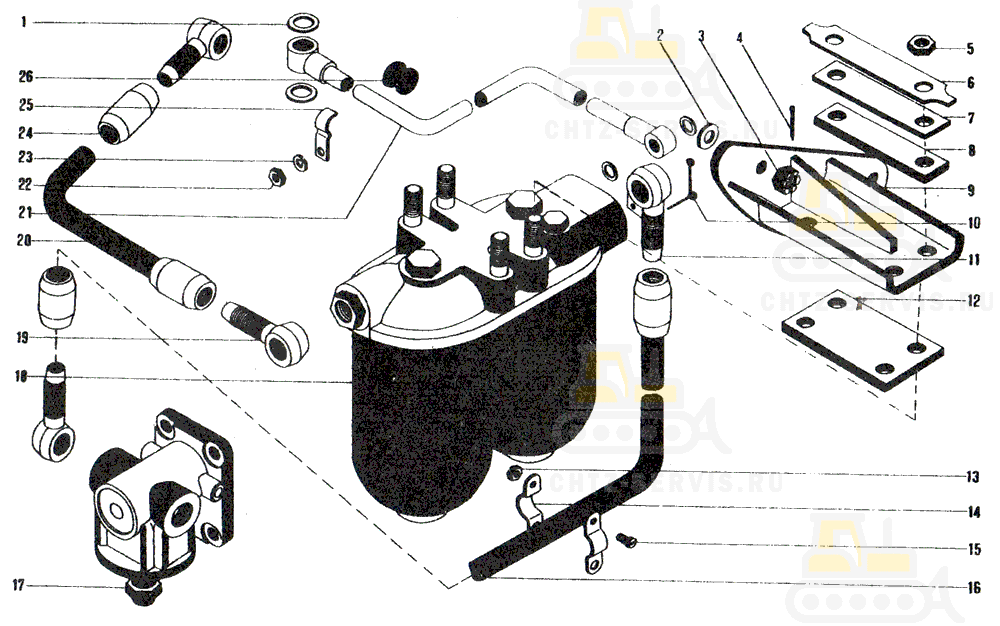

На картинке трубопровод низкого давления дэт-250 схематично из каталога запчастей ЧТЗ

Трубопровод низкого давления ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.3335-07-12 Рукав гибкий		1	0,163
—	Сб.3335-09-14 Рукав гибкий		1	0,46
1	355-06 Кольцо 12×16		4	0,06
2	353-08-1 Шайба чистая 12		3	0,0035
3	351-26-1 Гайка с прорезями М12		3	0,016
4	354-15 Шплинт 3,2×25		3	1,61
5	351-09 Гайка М12×1,5		4	0,020
6	353-37 Шайба стопорная 13		2	0,019
7	3335-74 Прокладка		2	0,08
8	3335-73 Прокладка		2	0,02
9	Сб.3335-55-1А Кронштейн крепления топливного фильтра		1	1,6
10	354-22 Проволока стопорная L=100
11	Сб.3335-14-1 Угольник поворотный ¹		1	0,082
12	3335-59 Прокладка		1	0,05
13	351-13 Гайка М5		1	0,0012
14	3335-63-1 Хомут		2	0,008
15	356-22 Винт M5×12		2	0,3
16	3335-22-8 Гибкий рукав ОТ фильтра к топливному насосу ²		1	0,077
17	Сб.332-00-7 Насос подкачивающий БНК-12ТК		1
18	Сб.3329-00-16 Фильтр тонкой очистки топливный		1	4,8
19	3335-29-2 Угольник поворотный ¹		3	0,052
20	3335-24-12 Гибкий рукав ОТ БНК к топливному фильтру		1	0,26
21	Сб.3335-12-12 Трубка		1	0,27
22	351-06 Гайка М6		2	0,0025
23	353-23 Шайба 6Т		2	0,801
24	3335-60 Муфта ²		4	0,034
25	335-15-1 Планка нажимная		2	0,015
26	3335-38-4 Прокладка		2
¹ Комплектно заказывать по сб.3335-09-14. ² Комплектно с деталями 3335-29-2 и 3335-60 заказывать по сб.3335-07-12.
