Насос топливный и регулятор ДЭТ-250 ЧТЗ

На картинке насос топливный и регулятор дэт-250 схематично из каталога запчастей ЧТЗ

Насос топливный и регулятор ДЭТ-250

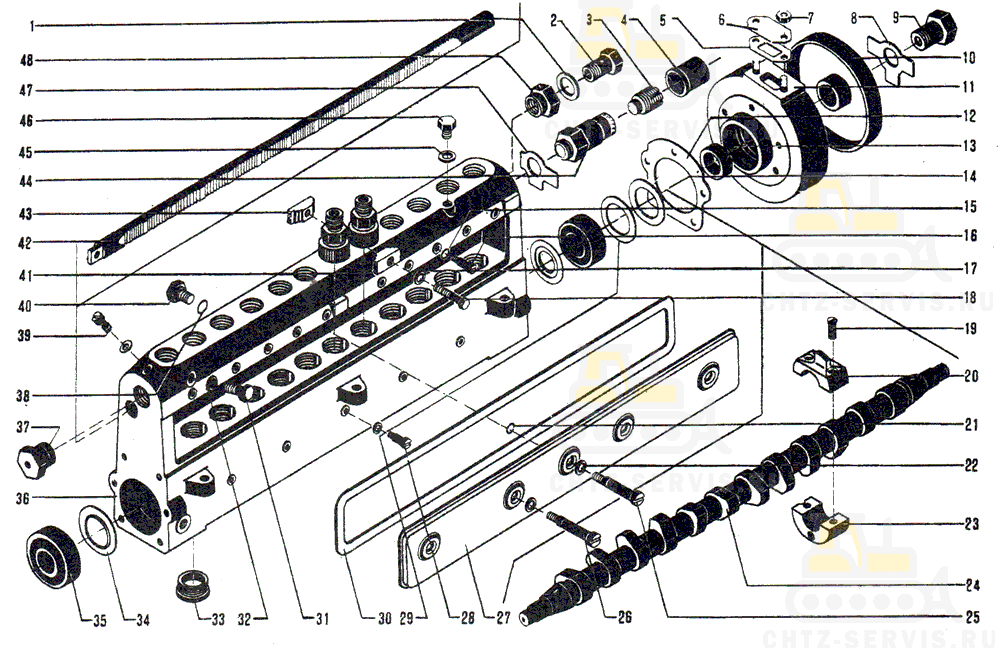

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.327-00-49 Насос топливный HK-10T		1	37,2
—	Сб.3327-02-8 Букса шарикоподшипника ⁹		1	0,793
—	Сб.3327-04 Вал топливного насоса		1	0,231
—	Сб.3327-05-16 Корпус топливного насоса		1	12,451
—	Сб.327-10-52 Крышка корпуса насоса		1	0,818
—	Сб.327-13-1 Подшипник		5	0,105
1	355-08 Кольцо		2	0,14
2	3327-112 Зажим		1	0,050
3	327-71-4 Гайка упора		1	0,050
4	327-135-1 Колпачок		1	0,014
5	3327-140-1 Прокладка		1	0,0051
6	3327-139-3 Крышка		1	0,05
7	351-06 Гайка		8
8	3334-33 Шайба		1	0,006
9	3334-34-3 Гайка		1
10	Сб.3334-07-13 Маховик		1	0,972
11	Сб.3327-03-6 Букса		1	0,813
12	327-108-1 Прокладка		1	0,0052
13	Сб.327-18-1А Манжета армированная		2	0,0106
14	327-89-2 Прокладка регулировочная		4	0,0008
15	327-86 Прокладка		12	0,0001
16	3327-85A Винт установочный		12	0,0069
17	353-23 Шайба 6Т		16	0,0801
18	3327-105 Болт		6	0,008
19	327-44 Винт стяжной		16	0,004
20	327-43-1 Крышка подшипника ¹		5	0.035
21	327-66 Кольцо упорное ⁸		5	0,0003
22	327-126 Прокладка		5	0,0001
23	327-42-1 Подушка подшипника ¹		5	0,058
24	3327-41 Вал топливного насоса ²		1	3,470
25	327-65А Винт крышки ⁸		2	0,026
26	327-65 Винт крышки ⁸		3	0,027
27	327-63-2 Крышка корпуса ⁸		1	0,695
28	3327-84A Винт стопорный		5	0,0077
29	327-102 Прокладка регулировочная		4	0,002
30	327-64-1A Прокладка		1	0,0117
31	320-37 Зажим		2
32	355-06 Кольцо		2	0,06
33	327-82 Пробка корпуса		12	0,100
34	327-45 Маслоотражатель ²		2	0,005
35	327-46 Подшипник 205К ²		2	0,13
36	Сб.327-01-14 Корпус топливного насоса ³		1	12,226
37	315-621 Заглушка ³		1	0,088
38	355-06 Кольцо
39	327-90-1 Пробка		2	0,012
40	327-33-1 Заглушка		1	0,028
41	3327-104 Планка стопорная		6	0,012
42	327-75-6 Рейка регулирующая		1	0,830
43	3327-103 Планка стопорная		6	0,013
44	327-70-5 Гильза упора		1	0,110
45	329-31А Прокладка		6	0,0004
46	301-101 Заглушка		2
47	327-107-1 Замок пластинчатый		1	0,003
48	327-24-1 Штуцер ³		2	0,046
¹ Поставляется комплектно по сб.327-13-1. ² Комплектно с деталью сб.327-13-1 заказывать по сб.3327-04. ³ Комплектно заказывать по сб.3327-05-16. ⁸ Комплектно заказывать по сб.327-10-52. ⁹ Комплектно с деталью 350-02 заказывать no сб.3327-03-6.

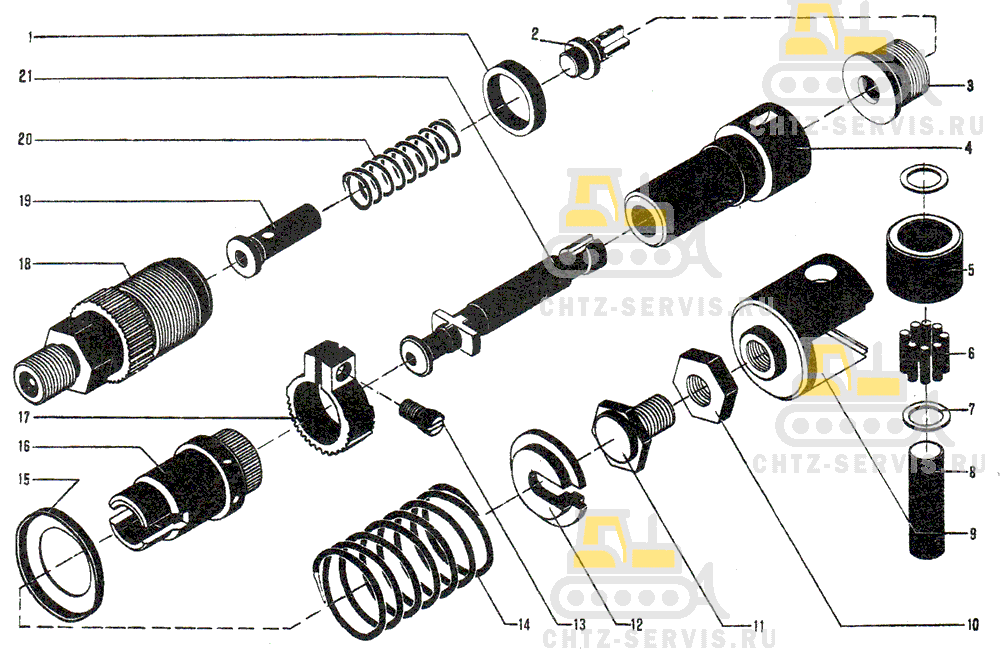

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.327-00-49 Насос топливный HK-10T		1	37,2
—	Сб.3327-06 Гильза поворотная		12	0,063
—	Сб.3327-07-6 Элемент насосный		12	0,15
—	Сб.3327-08-1А Клапан нагнетательный		12	0,031
—	Сб.327-15-3B Толкатель		12	0,176
1	3327-61-3 Прокладка		12	0,0005
2	3327-59-1A Клапан нагнетательный ⁵		12	0,006
3	3327-60-1 Седло клапана нагнетательного ⁶		12	0,025
4	327-58-5 Гильза плунжера ⁷		12	0,105
5	327-92-2А Ролик толкателя ⁴		12	0,028
6	327-95 Ролик 2,5×13,8 II ЕТУ ⁴		195	0,0005
7	327-94-1 Шайба толкателя ⁴		26	0,0006
8	327-93-1 Палец толкателя ⁴		12	0,022
9	327-91И Корпус толкателя		12	0,099
10	327-52 Контргайка толкателя ⁴		12	0,005
11	327-51-3 Болт толкателя ⁴		12	0,014
12	3327-81-1 Тарелка пружины нижняя		12	0,015
13	327-56-1 Шуруп венца ⁵		12	0,002
14	3327-79-1A Пружина плунжера		12	0,053
15	3327-80-1 Тарелка пружины верхняя		12	0,005
16	3327-54 Гильза поворотная ⁵		12	0,035
17	327-55-1 Венец зубчатый ⁵		12	0,018
18	3327-77-9 Штуцер нажимной		12	0,150
19	3327-121-1 Ограничитель		12	0,008
20	3327-78-1 Пружина нагнетателя		12	0,008
21	327-57-5 Плунжер ⁷		12	0,042
⁴ Комплектно заказывать по сб.327-15-3B. ⁵ Комплектно заказывать по сб.3327-06. ⁶ Поставляются комплектно по сб.3327-08-1А. ⁷ Поставляются комплектно по сб.3327 07-6.

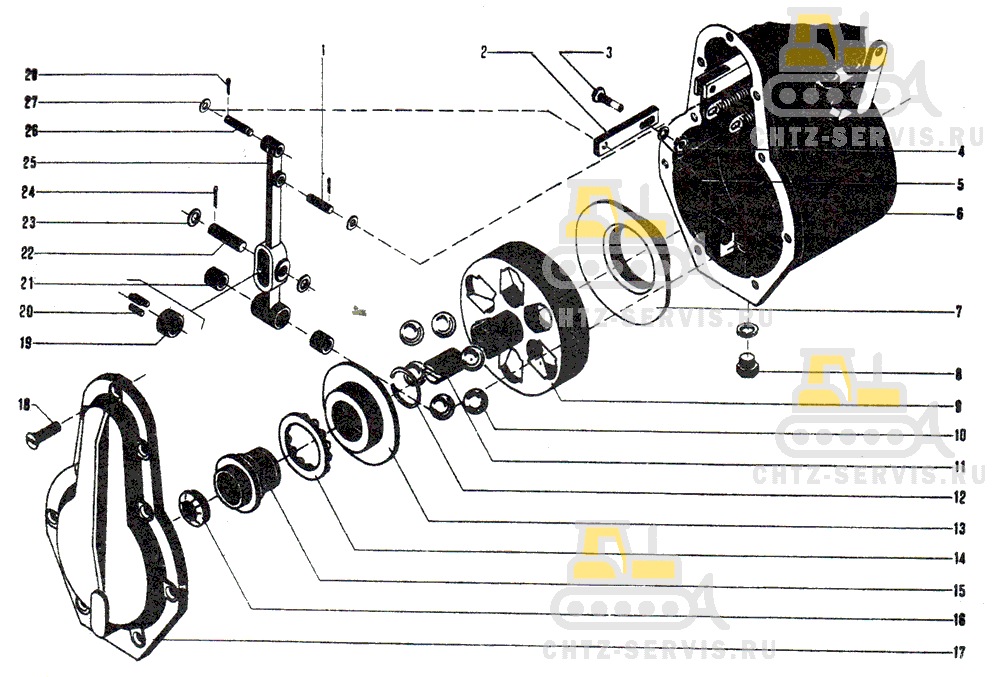

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.327-00-49 Насос топливный HK-10T		1	37,2
—	Сб.315-601-9 Kopnyс регулятора ¹⁰		1	2,265
—	Сб.315-606-5 Тяга		1	0,094
—	Сб.315-662-3 Рычаг регулятора		1	0,355
—	Сб.315-664-2 Втулка		1	0,844
—	Сб.315-665 Рычаг ¹²		1	0,252
1	315-632-1 Палец пружин ¹²		2	0,006
2	3l5-643-4 Поводок шарнира ¹¹		1	0,030
3	356-84 Болт М6×20		2	0.0066
4	351-02 Гайка ¹⁰		1	0,0055
5	353-23 Шайба ¹¹		8	0,80)
6	Сб.315-663-17 Корпус регулятора		1
7	315-610-2 Тарелка регулятора		1	0,555
8	301-101 Заглушка		1
9	315-611-2 Крестовина		1	1,742
10	315-614 Шарик 11 25,4 П		6	0,065
11	315-647 Гайка		1	0,055
12	315-644 Кольцо стопорное ¹³		2	0,002
13	315-613-3 Диск упора ¹³		1	0,520
14	315-646-1 Подшипник 8109 ¹³		1	0,15
15	315-616-4 Втулка		1	0,210
16	315-615-3 Упор рычага ¹³		1	0,050
17	315-620-5 Крышка регулятора		1
18	356-64 Винт М6×25		8	0,006
19	315-622-2 Ролик ¹²		1	0,0267
20	327-95 Ролик игольчатый ¹²		1	0,0005
21	315-636-1 Втулка рычага регулятора		2	0,012
22	315-635-1 Палец упора ¹²		1	0,025
23	353-07-1 Шайба чистая		2	0,002
24	354-12 Шплинт 2×20 ¹⁰		5	0,479
25	315-617-2 Рычаг регулятора		1	0,240
26	315-637-1 Палец рычага ¹²		1	0,007
27	353-04-1 Шайба чистая ¹⁰		5	0,0063
28	354-17 Шплинт 2×12 ¹⁰		5	0,324
¹⁰ Комплектно заказывать no сб.315-663-17. ¹¹ Комплектно с деталью 353-23 заказывать no сб.315-606-5. ¹² Комплектно заказывать по сб.315-662-3. ¹³ Комплектно заказывать no сб.315-664-2.

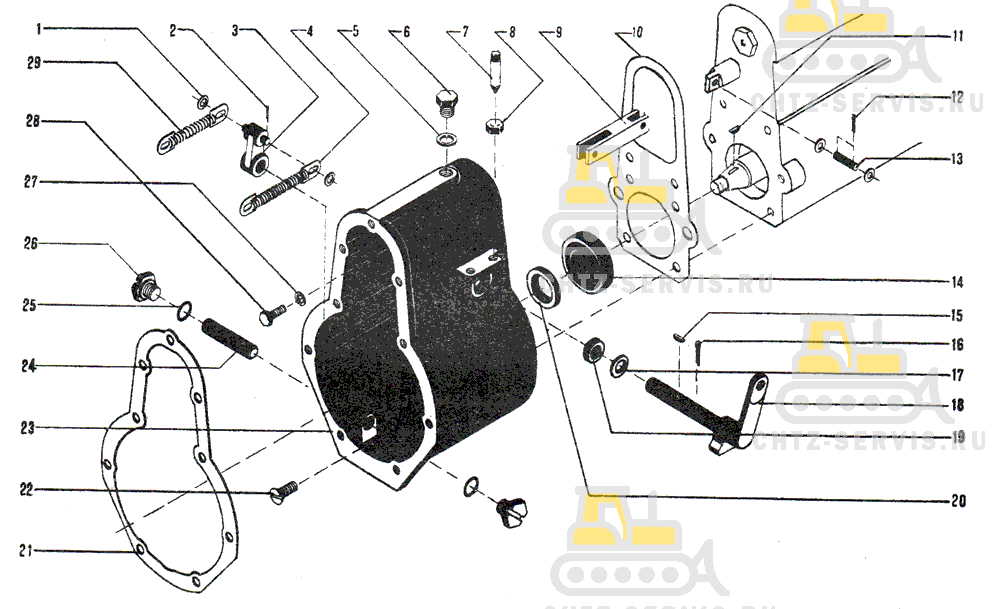

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.327-00-49 Насос топливный HK-10T		1	37,2
1	353-04-1 Шайба чистая ¹⁰		8	0,00063
2	354-12 Шплинт 2×20 ¹⁰		5	0,479
3	Сб.315-661-1 Рычаг пружины		1	0,046
4	Сб.315-603-2 Пружина регулятора вторая ¹⁰		1	0,032
5	329-31А Прокладка		6	0,0004
6	301-101 Заглушка		1
7	315-49 Винт ограничителя ¹⁰		2	0,012
8	351-02 Гайка М8 ¹⁰		1	0,0055
9	315-44-6 Звено шарнира ¹¹		2	0,020
10	327-109-1 Прокладка		2	0,0078
11	308-88 Шпонка сегментная		1
12	354-17 Шплинт 2×12 ¹⁰		5	0,324
13	315-42 Цапфа		1	0,004
14	327-46 Подшипник 205К ¹⁰		2
15	315-64 Шпонка сегментная 3×5 ¹⁰		1	0,001
16	354-19 Шплинт 3,2×18 ¹⁰		1	1,27
17	315-6391 Шайба ¹⁰		1	0,005
18	315-640-6 Валик с рычагом ¹⁰		1	0,160
19	315-668 Манжета ¹⁰		1	0,252
20	Сб.327-18-1А Манжета		2	0,047
21	315-645A Прокладка		1	0,0085
22	356-64-1 Винт М6×25		3	0,006
23	315-619-8 Корпус регулятора		1	2,230
24	315-618A Ось рычага регулятора		1	0,040
25	315-649 Кольцо уплотнительное		2	0,0001
26	315-68-1 Пробка		2	0,015
27	353-23 Шайба ¹¹		7	0,801
28	356-84 Болт М6×20		1	0,0066
29	Сб.315-602 Пружина регулятора первая ¹⁰		1	0,037
¹⁰ Комплектно заказывать no сб.315-663-17. ¹¹ Комплектно с деталью 353-23 заказывать no сб.315-606-5.
