Фильтр тонкой очистки топлива ДЭТ-250 ЧТЗ

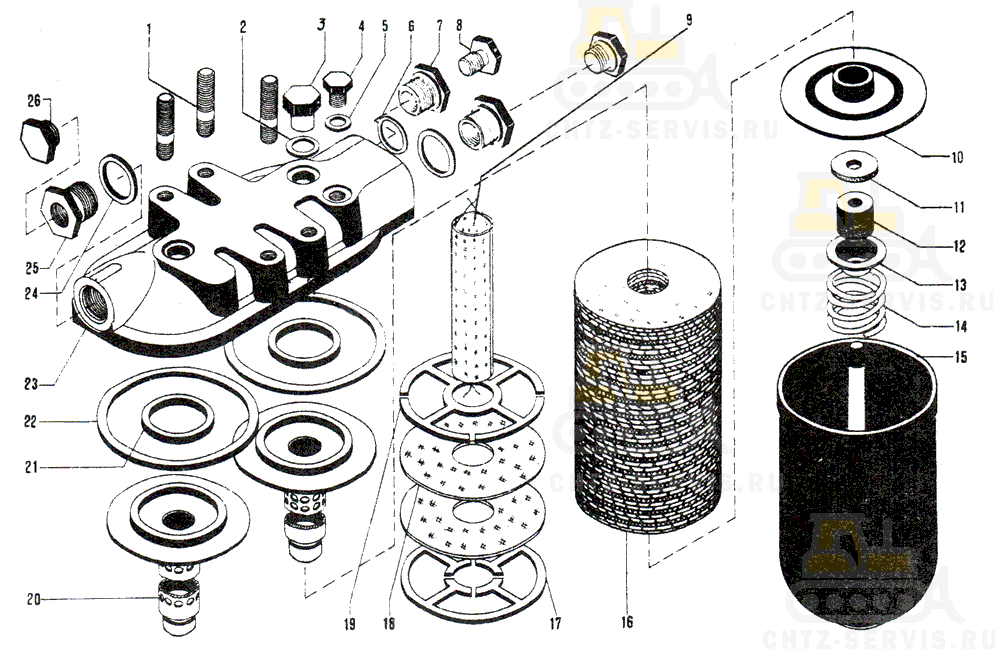

На картинке фильтр тонкой очистки топлива дэт-250 схематично из каталога запчастей ЧТЗ

Фильтр тонкой очистки топлива ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.329-05-7 Элемент фильтрующий		2	0,45
—	Сб.3329-00-16 Фильтр тонкой очистки топливный		1	4,8
—	Сб.3329-01-7 Крышка фильтра		1	1,49
1	350-85 Шпилька М12×46 ²		2	0.039
2	329-30 Прокладка		1	0,0029
3	329-29 Гайка стягивающая		2	0,045
4	329-50-1 Заглушка		1	0,02
5	329-31А Прокладка		2	0,0004
6	355-08 Кольцо 18×24 ²		1	0,14
7	301-106-1 Втулка ²		1	0,025
8	301-101 Заглушка		1	0,020
9	Сб.329-07-4 Чехол фильтра ¹		2	0,067
10	Сб.329-69-1 Фланец нажимной		2	0,052
11	329-67 Кольцо уплотнительное		2	0,004
12	329-23-1 Кольцо ФТ 22-8-18		2	0,0018
13	329-22-1 Тарелка сальника		2	0,0036
14	329-33-2 Пружина		18	0,04
15	Сб.329-08-6 Стакан фильтра		2	1,086
16	Сб.329-611 Пакет		2	0,24
17	329-34-3 Проставка выходная ¹		-	0,005
18	329-25-2 Пластина фильтра ¹		76	0.0037
19	329-37-2 Проставка входная ¹		20	0,005
20	Сб.329-02-7 Сетка фильтра ¹		2	0,092
21	329-27-2 Кольцо ПpT 47-35-4,5		2	0,0014
22	329-28-2 Прокладка		-	0,008
23	3329-09-2Б Крышка фильтра ²		1	1,2
24	355-15 Кольцо 27×35		2	0,33
25	327-24-1 Штуцер ²		2	0,046
26	306-163 Заглушка		1	0,02
¹ Комплектно заказывать по сб.329-05-7. ² Комплектно заказывать по сб.3329-01-7.
