Механизмы управления и тормоза ДЭТ-250 ЧТЗ

На картинке механизмы управления и тормоза дэт-250 схематично из каталога запчастей ЧТЗ

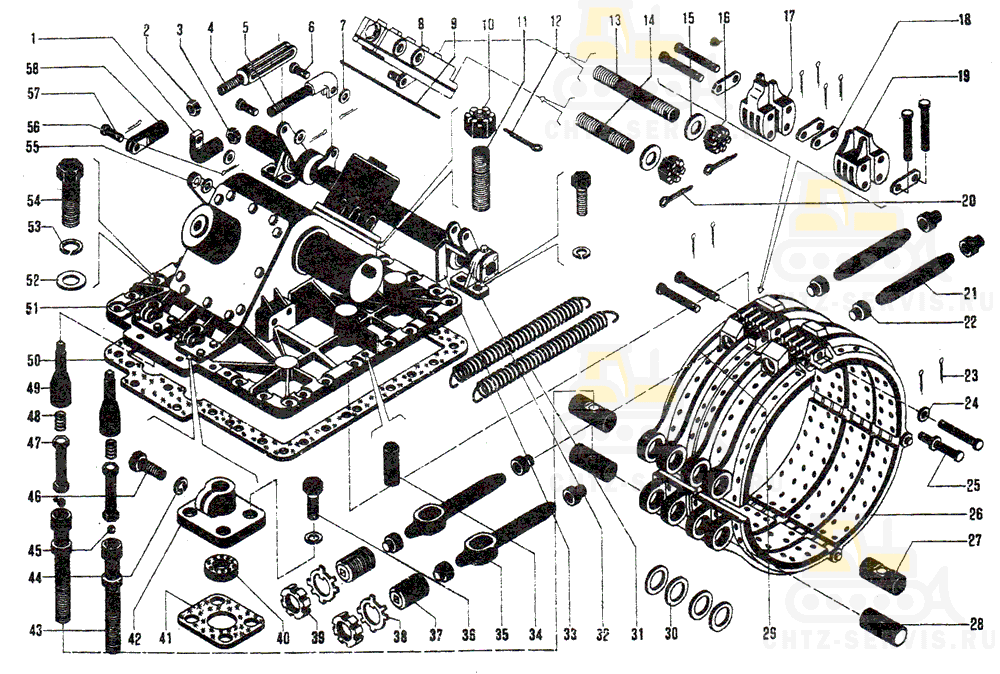

748-18-2СП Механизмы управления и тормоза ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-18-452-1 Проушина		2	0,24
2	351-14 Гайка M18×1,5		1	0,015
3	ГПШ М10×1	Гайка шестигранная специальная	2	0,015
4	748-18-403 Проушина		1	0,412
5	748-18-216СП Тяга		2	0,24
6	700-47-2210 Ось		2	0,012
7	-	Шайба 8-010 ГОСТ 11371—78	2
8	748-18-162СП Золотник правый		1	9,5
9	748-18-334 Прокладка		2	0,004
10	30335 Гайка		4	0,026
11	700-29-2256 Шпилька		4	0,094
12	-	Шплинт 4×36 ГОСТ 397—79	4
13	700-29-220 Шпилька		8	0,065
14	700-29-218 Шпилька		4	0,04
15	-	Шайба 10-010 ГОСТ 11371—78	8
16	-	Гайка М10.6 ГОСТ 5933—73	12
17	748-18-173 Рычаг		4	1,1
18	748-18-91 Серьга		20	0,088
19	748-18-174 Рычаг		4	1,1
20	-	Шплинт 2,5×25 ГОСТ 397—79	12
21	748-18-367 Штанга		4	0,77
22	748-18-188 Упор		7	0,288
23	-	Шплинт 3,2×25 ГОСТ 397—79	22
24	700-31-443 Шайба		16	0,003
24	700-31-443 Шайба		16	0,003
25	700-47-67 Валик с головкой		16	0,067
26	748-18-156СП Лента		2	20,84
27	748-18-194 Палец		4	0,455
28	748-18-195 Палец		4	0,454
29	748-18-157СП Лента		2	17,8
30	748-18-222 Кольцо		8	0,03
31	700-38-996 Пружина		2	0,235
32	748-18-255СП Мостик		1	9,5.
33	748-18-333 Упор		1	0,106
34	748-18-268 Штифт		6	0,08
35	748-18-23 Штанга		4	0,936
36	-	Болт М12×30.46.019 ГОСТ 7796—70	14
37	748-18-189 Пробка		4	0,425
38	700-31-117 Шайба		4	0,008
39	700-30-164 Гайка		4	0,127
40	730-17-85 Кольцо войлочное		4	0,0012
41	748-18-196 Прокладка		4	0,001
42	748-18-191 Кронштейн		4	0,8
43	748-18-21 Шток		4	0,51
44	-	Шайба 12 ОТ 65Г 09 ГОСТ 6402—70	26
45	-	Шарик Б IV 16 mm ГОСТ 3722—60	4
46	700-28-2173 Болт М12×1,25×35		4
47	748-18-220СП Шток		4	0,39
48	700-38-185 Пружина		4	0,002
49	748-18-192 Шток		4	0,54
50	748-18-172 Прокладка		2	0,0105
51	748-18-212СП Механизм управления правый		1	78,23
52	-	Шайба 16×3-02 ГОСТ 11371—78	54
53	-	Шайба 16 ОТ 65Г 09 ГОСТ 6402—70	54
54	2831 Болт М16×1,5×50		54
55	-	Шайба 12-010 ГОСТ 11371—78	2
56	-	Шплинт 2×16 ГОСТ 397—79	4
57	700-47-2111 Ось		2	0,032
58	748-18-478 Тяга		1	0,3

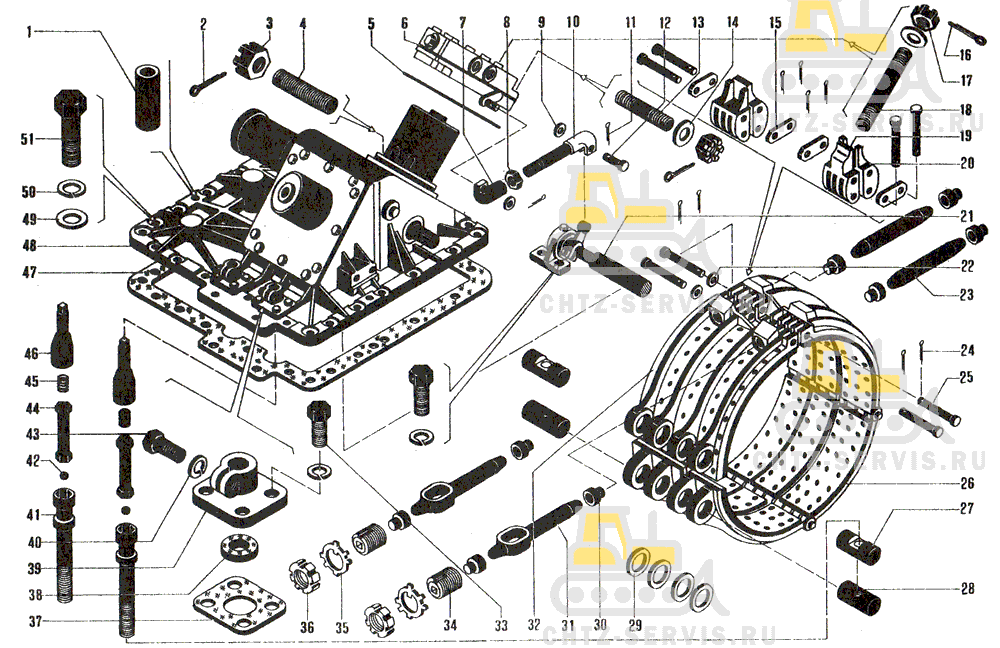

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-18-268 Штифт		6	0,08
2	-	Шплинт 4×36 ГОСТ 397—79	4
3	30335 Гайка		4	0,026
4	700-29-2256 Шпилька		4	0,094
5	748-18-334 Прокладка		2	0,004
6	748-18-163СП Золотник левый		1	9.5
7	748-18-452-1 Проушина		2	0,12
8	ГПШ М10×1	Гайка шестигранная специальная	2	0,015
9	-	Шайба 8-010 ГОСТ 11371—78	2
10	748-18-216СП Тяга		2	0,24
11	-	Шплинт 2×16 ГОСТ 397—79	4
12	700-47-2110 Ось		2	0,009
13	700-29-218 Шпилька		4	0,04
14	-	Шайба 10-010 ГОСТ 11371—78	8
15	748-18-91 Серьга		20	0,088
16	-	Шплинт 2,5×25 ГОСТ 397—79	12
17	-	Гайка М10.6 ГОСТ 5933—79	12
18	700-29-220 Шпилька		8	0.065
19	748-18-174 Рычаг		4	1,1
20	748-18-173 Рычаг		4	1,1
21	748-18-225СП Мостик		1	9,5
22	700-31-443 Шайба		16	0,003
23	748-18-367 Штанга		4	0.77
24	-	Шплинт 3,2×25 ГОСТ 397—79	22
25	700-47-67 Валик с головкой		16	0.065
26	748-18-157СП Лента		2	17,8
27	748-18-194 Палец		4	0,455
28	748-18-195 Палец		4	0,454
29	748-18-222 Кольцо		8	0,03
30	748-18-188 Упор		7	0,288
31	748-18-23 Штанга		4	0,936
32	748-18-156СП Лента		2	20,84
33	-	Болт М12×30.46.019 ГОСТ 7796—70	22
34	748-18-189 Пробка		4	0,425
35	700-31-117 Шайба		4	0,008
36	700-30-164 Гайка		4	0,127
37	748-18-196 Прокладка		4	0,001
38	730-17-85 Кольцо войлочное		4	0,0012
39	748-18-191 Кронштейн		4	0,8
40	-	Шайба 12 ОТ 65Г 09 ГОСТ 6402—70	26
41	748-18-21 Шток		4	0,54
42	-	Шарик Б IV 16 mmH ГОСТ 3722 -60	4
43	700-23-2173 Болт M 12×1,25×35		4
44	748-18-220СП Шток		4	0,39
45	700-38-185 Пружина		4	0,008
46	748-18-192 Шток		4	0,54
47	748-18-172 Прокладка		2	0.0105
48	748-18-213СП Механизм управления левый		1	78,23
49	-	Шайба 16×3-02 ГОСТ 11371—78	54
50	-	Шайба 16 ОТ 65Г 09 ГОСТ 6402—70	54
51	2831 Болт М16×1,5×50		54

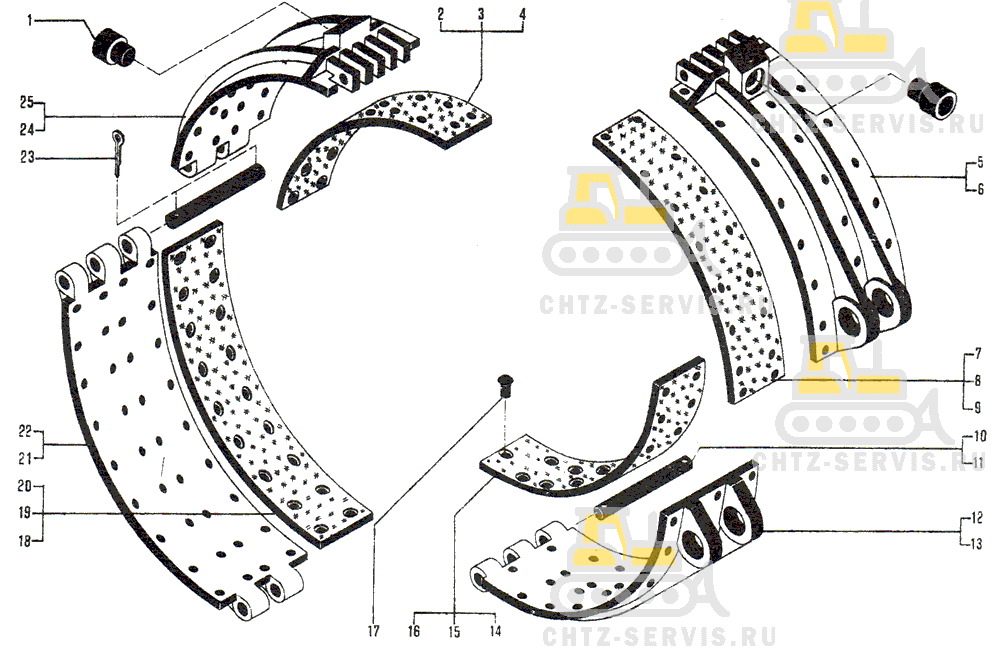

748-l8-156СП/157СП Лента ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-18-188 Упор		2	0,072
2	748-18-235 Накладка ²		1	0,55
3	748-18-224 Накладка ¹		1	0,43
4	748-18-225 Накладка ¹		1	0,43
5	748-18-2 Колодка ¹		1	4,226
6	748-18-218 Колодка ²		1	3,7
7	748-18-232 Накладка ²		1	0,635
8	748-18-226 Накладка ¹		1	0,5
9	748-18-227 Накладка ¹		1	0,5
10	700-48-22 Палец ²		2	0,18
11	700-48-52 Палец ¹		2	0,123
12	748-18-4 Колодка ¹		1	4,2
13	748-18-220 Колодка ²		1	3,9
14	748-18-233 Накладка ²		1	0,69
15	748-18-230 Накладка ¹		1	0,52
16	748-18-231 Накладка ¹		1	0,52
17	3629 Заклепка		124	0,248
18	748-18-234 Накладка ²		1	0,615
19	748-18-228 Накладка ¹		1	0,472
20	748-18-229 Накладка ¹		1	0,472
21	748-18-219 Колодка ²		1	3
22	748-l8-3 Колодка ¹		1	4,3
23	-	Шплинт 4×22 ГОСТ 397—79	4
24	748-18-1 Колодка ¹		1	4,095
25	748-18-217 Колодка ²		1	3,6
¹ Заказывать для остановочных тормозов. ² Заказывать для тормозов ΠMΠ.

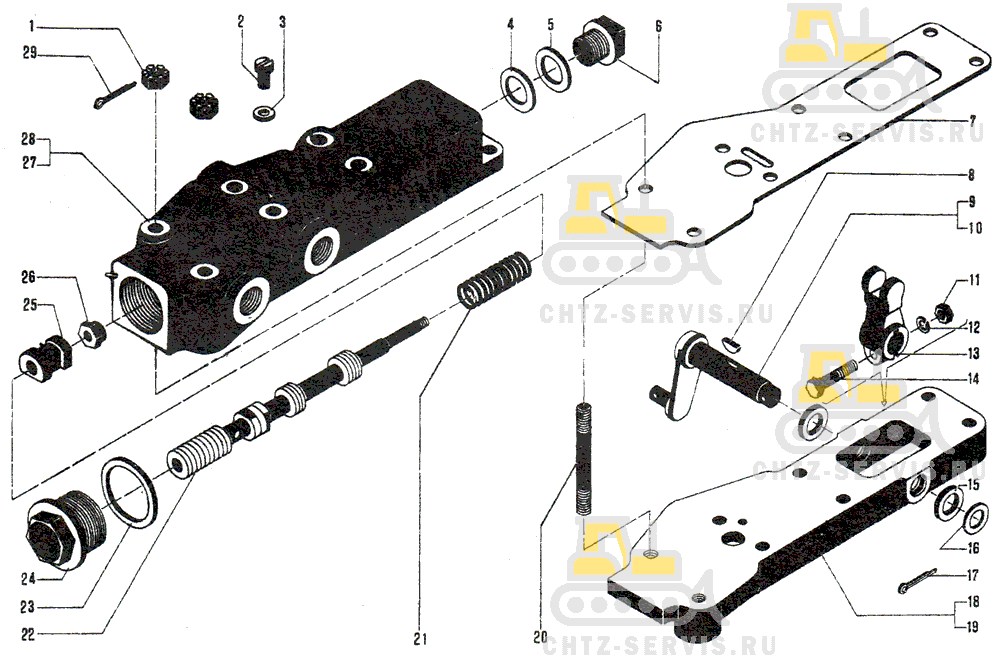

748-18-162СП / 163СП Золотник ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	-	Гайка М10.6 ГОСТ 5933—73	2
2	-	Винт М6×10.66 ГОСТ 1491—72	1
3	700-40-260-04 Прокладка		1	0,0002
4	700-40-260-15 Прокладка		2	0,0010
5	700-40-5229 Прокладка		2	0,003
6	700-37-2161 Пробка		1	0,085
7	748-18-265 Прокладка		1	0,0088
8	-	Шпонка сегментная 4×65 ГОСТ 8795—68	1
9	748-18-65 Рычаг		1	0,205
10	748-18-66 Рычаг		1	0,206
11	-	Гайка М8.6.019 ГОСТ 5915—70	1
12	-	Шайба 8T 65Г 09 ГОСТ 6402—70	1
13	748-18-264 Рычаг		1
14	-	Болт М8×35.46.019 ГОСТ 7795—70	1
15	748-18-402 Кольцо		2	0,005
16	700-31-343 Шайба		1	0.0061
17	-	Шплинт 3,2×25 ГОСТ 397—79	1
18	748-18-259 Плита		1	2,6
19	748-18-260 Плита		1	2,6
20	700-29-253 Шпилька		2	0,05
21	700-38-511 Пружина		1	0,014
22	748-18-261 Золотник ³		1	0,32
23	700-40-260-22 Прокладка		1	0,0013
24	700-37-99 Пробка		1	0,25
25	748-18-262 Втулка		1	0,025
26	700-30-2153 Гайка		1	0,065
27	748-18-257 Корпус золотника правый		1	5,6
28	748-18-258 Корпус золотника левый		1	5,6
29	-	Шплинт 2.5×25 ГОСТ 397—79	2
³ Заказывать комплект 748-18 223СП.
