Трубопровод масляный ДЭТ-250 ЧТЗ

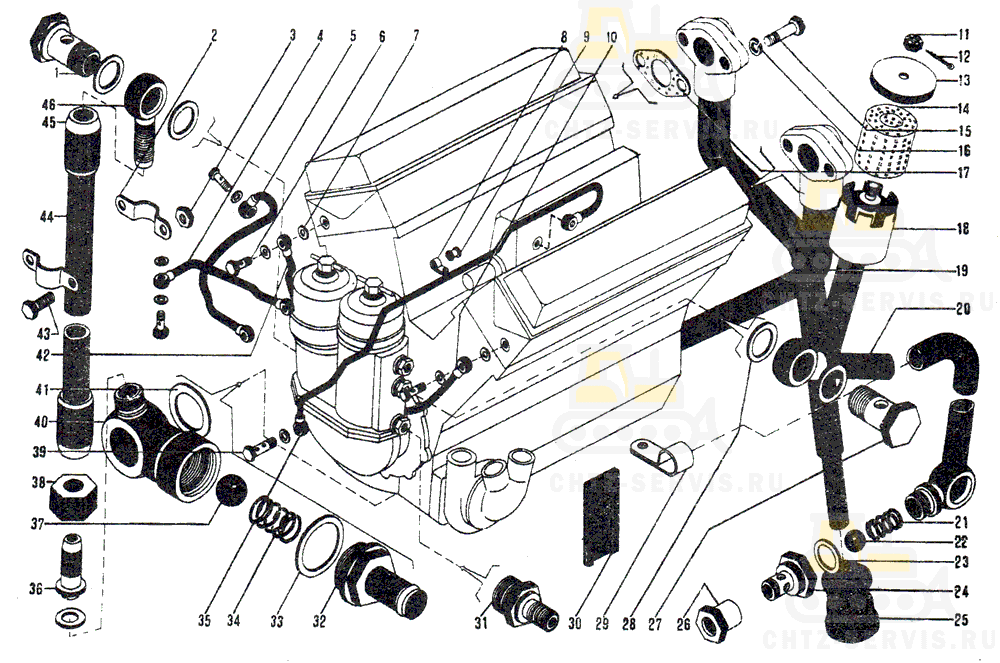

На картинке трубопровод масляный дэт-250 схематично из каталога запчастей ЧТЗ

Трубопровод масляный ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.420-00-25 Трубопровод масляный
—	Сб.420-51-3 Шланг		1	0,35
—	Сб.420-57 Угольник поворотный		1	0,5
—	Сб.420-120 Труба сливная левая ³		1	0,537
—	Сб.420-121 Труба сливная правая ³		1	0,537
1	3327-112 Зажим		3	0,0078
2	3335-63-1 Хомут		2	0,008
3	351-13 Гайка М5		1	0,0012
4	Сб.420-06-13 Труба		1	0,117
5	Сб.420-10-1А Труба слива масла		1	0,14
6	320-37 Зажим		5	0,023
7	355-06 Кольцо 12×16		4	0,06
8	434-23 Хомут подвесной		1	0,006
9	3335-38-4 Прокладка		1	0,0024
10	Сб.320-32 Труба подвода масла правая		1	0,097
11	35117 Гайка М8×1 ³		2	5
12	354-12 Шплинт 2×20 ³		2	0,479
13	420-124 Крышка ³		2	0,0375
14	420-133 Набивка суфлера		2	0,003
15	321-17 Болт		4	0,001
16	352-23 Шайба 6Т		4	0,801
17	320-59-2А Прокладка		2	0,002
18	Сб.420-122 Труба сливная левая ³		1	0,495
19	Сб.420-123 Труба сливная правая ³		1	0,495
20	Сб.420-02-9 Труба		1	0,6
21	3320-114 Пружина клапана		1	0,002
22	3320-115 Шарик V 12 mm H		1	0,0075
23	355-08 Кольцо 18×24		6	0,4.
24	3320-138 Штуцер		1	0,095
25	320-57-2А Втулка		1	0,0166
26	3327-116 Гайка		4	0,035
27	320-63-1 Зажим		2	0,032
28	355-13 Кольцо 22×30		4	0,2
29	420-188 Хомут		1	0,029
30	420-149-3 Прокладка		1	0,0042
31	420-185 Штуцер		1	0,105
32	Сб.420-63 Штуцер ¹		1	0,105
33	355-17 Кольцо 33×39 ¹		1	0,27
34	420-60 Пружина ¹		1	0,015
35	Сб.420-123-6 Трубка		1	0,167
36	420-54 Наконечник		1	0,03
37	313-70 Шарик V 226225 H ¹		1	0,042
38	420-53 Гайка накидная		1	0,05
39	420-37 Зажим		1	0,035
40	420-59 Корпус ¹		1	0,31
41	355-10 Кольцо 24×30		2	0,2
42	Сб.320-33 Труба подвода масла левая		1	0,097
43	356-22 Винт M5		1	0,15
44	420-52-3 Шланг ²		1	0,25
45	3335-60 Муфта ²		2	0,034
46	3335-29-2 Угольник поворотный ²		1	0,052
¹ Комплектно заказывать по сб.420-57 ² Комплектно заказывать по сб.420-51-3. ³ Комплектно заказывать: для левою блока с деталью сб.420-122 по сб.420-120; для правого блока с деталью сб.420-123 по сб.420-121.
