Насос масляный ДЭТ-250 ЧТЗ

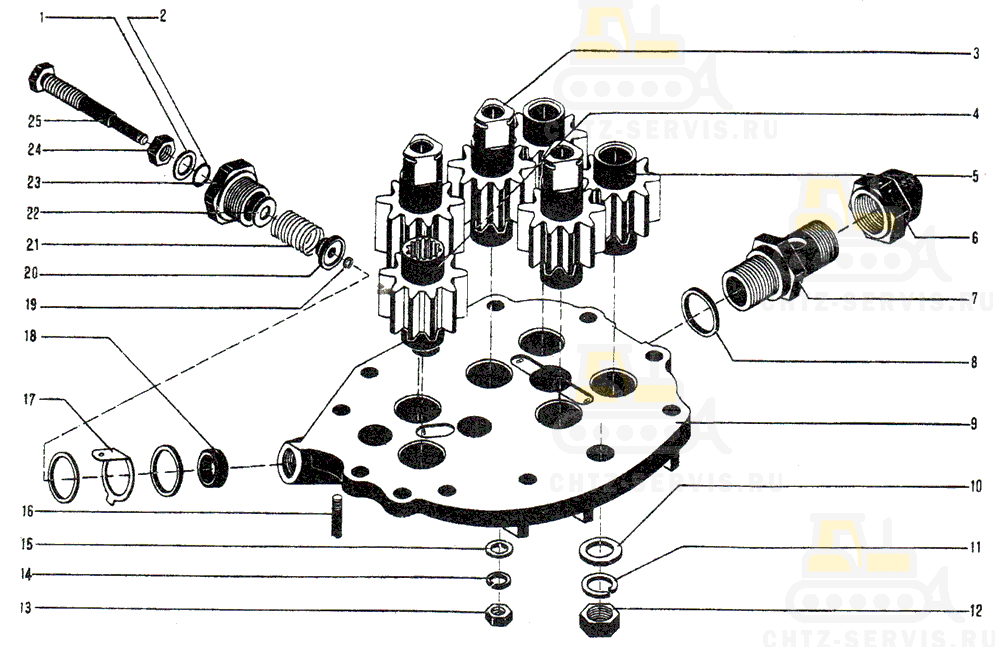

На картинке насос масляный дэт-250 схематично из каталога запчастей ЧТЗ

Насос масляный ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.412-00-5 Насос масляный		1	9,73
—	Сб.312-03-2 Клапан редукционный		1	0,1635
—	Сб.412-79-1 Шестерни спаренные		3	0,74
—	Сб.3312-92 Крышка масляного насоса ¹		1	1,71
—	Сб.412-01-5 Корпус масляного насоса ¹		1	3,52
—	Сб.412-05-5 Корпус масляного насоса		1	5,63
1	353-07-1 Шайба чистая 10 ⁵		1	0,002
1	412-29-1 Кольцо стопорное		3	0,0016
2	301-161А Кольцо уплотнительное ⁵		1	0,005
2	302-44 Винт ²		3	0,002
3	412-27 Шестерня масляного насоса ведущая ³		3	0,465
3	353-03-2 Шайба чистая 5		3	0,0007
4	Сб.412-24-3Б Шестерня с кольцом		1	0,383
4	3312-75 Кожух шестерен ⁴		1	0,2
5	412-28 Шестерня масляного насоса		2	0,42
5	412-31 Болт призонный ¹		2	0,125
6	412-35-1 Гайка глухая		1	0,1
6	412-06-4 Корпус масляного насоса ²		1	3,15
7	412-53 Штуцер ⁴		1	0,125
7	412-57А Прокладка		1	0,066
8	355-10 Кольцо 24×30		3	0,2
8	412-76А Прокладка ²		1	0,0025
9	3312-97 Крышка масляного насоса ⁴		1	1,8
9	301-33-2 Втулка ²		1	0,086
10	353-38 Шайба 14 ¹		2	0,0106
10	412-74 Зажим		1	0,165
11	353-28 Шайба 14Н 65		2	0.0535
11	3312-105 Втулка ²		1	0,09
12	351-61 Гайка M14×1,5		2	0,024
12	412-38 Прокладка ²		1	0,001
13	351-02 Гайка М8 ¹		10	0,0055
13	350-40-1 Шпилька М8×48 ²		10	0,019
14	353-24 Шайба 8Т		10	1,638
14	412-25-2 Шестерня привода масляного насоса ³		3	0,25
15	353-05-1 Шайба чистая 8 ¹		10	0,0015
16	312-87 Шуруп стопорный ⁴		1	0,007
17	312-13-2 Замок пластинчатый		1	0,005
18	312-86 Седло редукционного клапана ⁴		1	0,012
19	312-14 Кольцо стопорное ⁵		1	0,01
20	312-09-1 Клапан ⁵		1	0,01
21	312-12-4 Пружина клапана редукционного ⁵		1	0,03
22	312-11-2 Упорная шайба ⁵		1	0,0024
23	312-08 Корпус клапана редукционного ⁵		1	0,08
24	351-60 Гайка М10×1 ⁵		1	0,009
25	312-10-4 Болт установочный ⁵		1	0,04
¹ Комплектно заказывать по сб.412-05-5. ² Комплектно заказывать по сб.412-01-5. ³ Комплектно заказывать по сб.412-79-5. ⁴ Комплектно заказывать по сб.3312-92. ⁵ Комплектно заказывать по сб.312-03-2.
