Масляная система трансмиссии ДЭТ-250 ЧТЗ

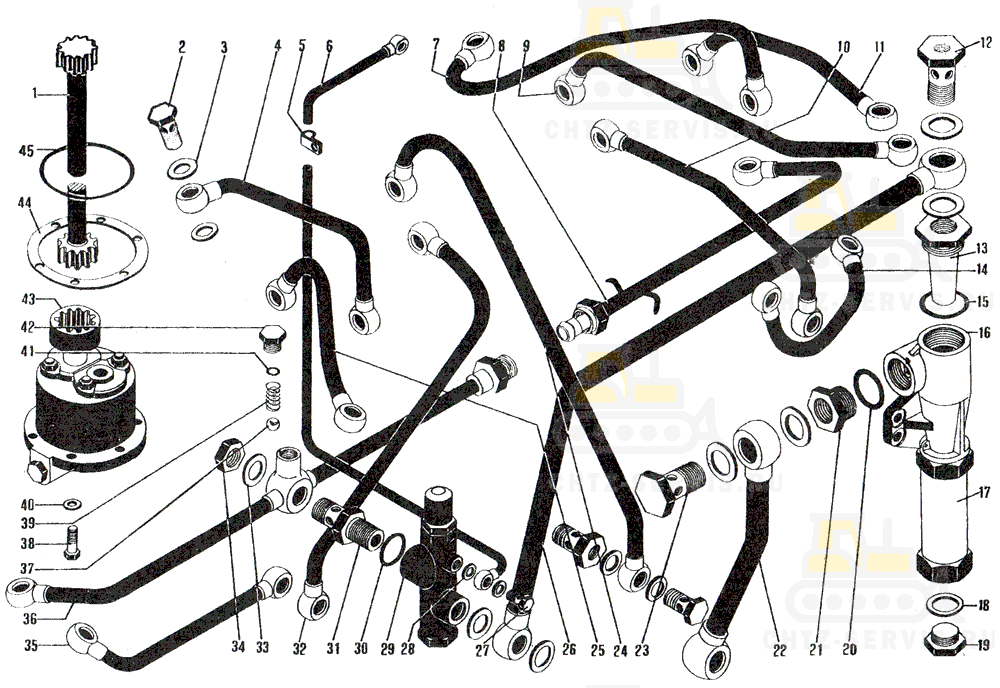

На картинке масляная система трансмиссии дэт-250 схематично из каталога запчастей ЧТЗ

748-80-8СП Масляная система трансмиссии ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-60-164 Валик		1	1,85
2	748-60-130 Штуцер		22	0,094
3	-	Кольцо 20×26 MH 4152-62	44
4	748-60-148СП Труба		1	0,33
5	700-41-3339 Хомутик		1	0,0088
6	748-60-242СП Труба		1	0,201
7	748-60-151СП Труба		1	0,33
8	748-60-145СП Трубопровод		1	0,33
9	748-60-289СП Труба		1	0,55
10	748-60-154СП Труба		1	0,31
11	748-60-237СП Труба		1	0,365
12	700-41-3402 Штуцер		2	0,293
13	748-60-380 Штуцер		1	0,323
14	748-60-236СП Труба		1	0,65
15	46588 Кольцо		1	0,008
16	748-60-384 Корпус		1	1,04
17	748-60-287СП Бункер		1	0,95
18	700-40-260-16 Прокладка		1	0,0008
19	700-37-2234 Пробка		1	0,126
20	46764 Кольцо		2	0,0012
21	748-60-172 Ввертыш		1	0,155
22	748-60-281СП Труба		1	0,875
23	700-41-3387 Болт поворотного угольника		2	0,335
24	748-60-290СП Труба		1	0,61
25	748-60-153СП Труба		1	0,31
26	748-60-288СП Труба		1	0,95
27	700-28-2457 Болт поворотного угольника		2	0,02
28	-	Кольцо 12×16 MH 4152—62	4
29	748-60-241СП Клапан		1	24
30	-	Кольцо У-40×35-2 ГОСТ 18829—73	1
31	748-60-185 Болт		1	0,39
32	748-60-238СП Труба		1	0,36
33	700-40-260-20 Прокладка		2	0,0017
34	700-30-316 Гайка		1	0,60
35	748-60-269СП Труба		1	0,65
36	748-60-199СП Трубопровод		1	0,897
37	-	Шарик Б16-100 ГОСТ 3722—81	1
38	-	Болт 3М10-6g×25.58.019 ГОСТ 7796—70	10
39	700-38-804 Пружина		1	0,007
40	-	Шайба 10.02 ГОСТ 11371—78	10
41	-	Шайба 6.02 ГОСТ 11371—78	3 max
42	700-37-128 Пробка		1	0,115
43	748-60-276СП Hacoc		1	11,04
44	748-60-89 Прокладка		1	0,005
45	700-40-4451 Кольцо уплотнительное		1	0,017

748-60-241СП Клапан ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-60-182 Золотник		1	0,21
2	748-60-197 Винт		1	0,29
3	748-60-191 Колпачок		1	0,28
4	700-30-316 Гайка		1	0,06
5	700-40-260-20 Прокладка		2	0,0017
6	700-38-889 Пружина		1	0,079
7	748-60-343 Корпус		1	1,525
8	700-37-142 Пробка		1	0,22
9	-	Кольцо 33×39 MH 4152—62	1
10	748-60-188 Дроссель		1	0,0042

748-60-276СП Hacoc масляный ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-60-165 Муфта		1	0,38
2	748-60-84 Плита		1	0,47
3	ΓΠШ-М10×1	Гайка шестигранная специальная	4	0,015
4	748-60-359 Крышка		1	1,182
5	700-31-944-02 Шайба стопорная		4	0,002
6	-	Подшипник 4074104 ГОСТ 4657—79	4
7	-	Кольцо 12×16 MH 4152-62	2
8	700-29-2419 Шпилька		2	0,07
9	748-60-46 Болт		2	0,135
10	748-60-272 Корпус		1	2,48
11	748-60-358 Крышка		1	3,424
12	748-60-245 Гнездо		1	3,424
13	-	Шарик Б19-200 ГОСТ 3722—81	1
14	700-38-700 Пружина		1	0,032
15	700-31-601 Шайба		3	0,001
16	700-37-2051 Пробка		1	0,125
17	700-40-260-17 Прокладка		3 max	0,0009
18	748-60-362 Колесо зубчатое		1	0,825
19	748-60-361 Колесо зубчатое		1	0,885
20	748-60-162 Крышка		1	0,05
21	748-60-366 Втулка		1	0,015
22	748-60-360 Плита		1	0,47
23	748-60-134 Крышка		1	0,045
24	-	Болт 3М6×14,88.019 ГОСТ 7798 70	8
