Трубопровод водяной ДЭТ-250 ЧТЗ

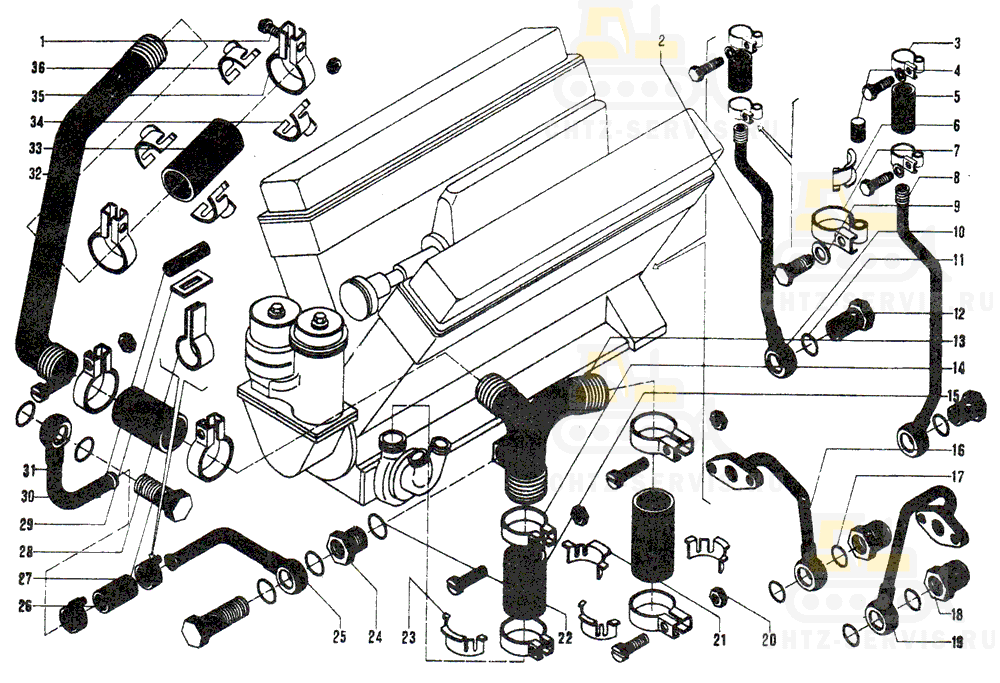

На картинке трубопровод водяной дэт-250 схематично из каталога запчастей ЧТЗ

Трубопровод водяной ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.42l-00-7 Трубопровод водяной		1	–
—	Сб.321-04-4 Хомут		6	0,071
—	Сб.3321-05-3 Хомут		4	0,064
—	Сб.421-04-3 Хомут		2	0,071
—	Сб.421-76 Труба водяная левая		1	0,738
1	321-17-2 Болт хомута ^{1, 3}		8	0,026
2	321-17-3 Болт хомута ²		4	0,017
3	3321-08-3 Лента хомута		4	0,03
4	321-18-2 Гайка ²		4	0,009
5	3321-105 Шланг		2	0,05
6	421-48-1 Накладка ³		4	0,008
7	321-16-4 Пента хомута ¹		6	0,04
8	Сб.421-35-1 Труба верхняя правая		1	0,347
9	353-04-2 Шайба чистая ²		4	0,0009
10	Сб.421-34-1 Труба верхняя левая		1	0,347
12	320-63-1 Зажим		2	0,115
13	Сб.421-44-1 Тройник		1	0,68
14	321-16-2 Лента хомута ¹		6	0,04
15	321-20 Шланг		3	0,12
16	Сб.421-32-3 Труба левая		1	0,466
18	412-35-1 Гайка глухая		2	0,1
19	Сб.421-33-2 Труба правая		1	0,466
20	351-02 Гайка ^{1, 3}		8	0,0055
21	3321-171 Обойма		2	0,01
22	412-76А Прокладка ⁴		1	0,0025
23	3321-169 Обойма		2	0,016
24	3312-104 Втулка ⁴		1	0,1
25	Сб.421-14 Патрубок		1	0,16
26	421-43 Шланг		1	0,03
27	312-74-1 Зажим		1	0,12
28	ХЛ-275-П	Лента	2	0,01
29	XP-Π	Рамка	2	–
30	3342-235 Валик		2	0,0066
31	Сб.421-02-2 Труба		1	0,173
32	421-10-10 Труба		1	0,496
33	421-20 Шланг		1	0,135
34	3321-170 Обойма		6	0,008
35	421-16-2 Лента хомута ²		2	0,045
36	3321-168 Обойма		6	0,015
¹ Комплектно заказывать по Сб.321-04-4. ² Комплектно заказывать по Сб.3321-05-3. ³ Комплектно заказывать по Сб.421-04-3. ⁴ Комплектно заказывать по Сб.421-44-1.
